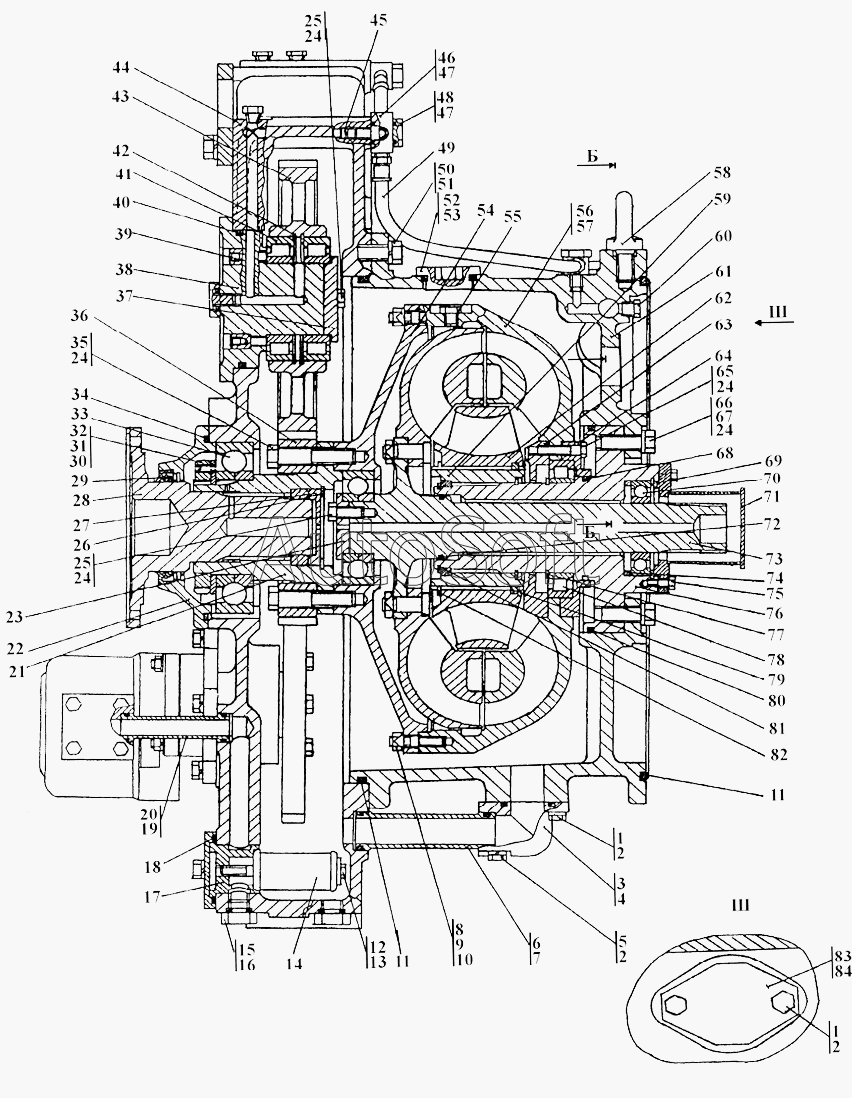

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Гидротрансформатор с редуктором привода насосов
52
10
58
58
8
8
35
35
50
50
75
12
30
52
77
11
11
15
15
55
60
57
67
9
80
24
24
24
24
24
33
41
78
70
29
42
69
26
82
81
66
40
34
18
84
53
7
47
47
16
51
2
2
2
61
36
3
28
64
63
22
38
62
44
44
61
43
14
49
49
71
73
59
76
21
54
2001-14-1-01-20СП
32
25
25
48
48
46
83
72
27
20
68
31
2001-14-1-01СП
56
17
6
45
79
39
74
13
23
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-14-1-01-20СП | 2***П | Гидротрансформатор с редуктором привода насосов | |
| 2001-14-1-01СП | 2***П | Гидротрансформатор с редуктором привода насосов | |
| 2 | Ш***Т | Шайба 10 ОТ | |
| 3 | 2***6 | Фланец | |
| 6 | 2***8 | Втулка | |
| 7 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 8 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х25.66.013 ГОСТ 22038-76 | |
| 8 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х25.66.029 ГОСТ 22038-76 | |
| 9 | 3***1 | Пластина стопорная | |
| 10 | Г***5 | Гайка М12х1,25 | |
| 11 | 4***5 | Кольцо | |
| 12 | 2***7 | Болт М8-6gх115 | |
| 13 | 2***7 | Втулка | |
| 14 | 3***П | Маслозаборник | |
| 15 | 3***5 | Пробка | |
| 15 | 3***0 | Пробка | |
| 16 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 17 | 2***9 | Втулка | |
| 18 | 0***8 | Кольцо 066-071-30-2-51-1668 | |
| 20 | 2***8 | Втулка | |
| 21 | 2***П | Ступица | |
| 22 | 2***6 | Крышка | |
| 23 | 2***3 | Крышка | |
| 24 | П***С | Проволока 1,6-0-С | |
| 25 | 2***0 | Болт | |
| 26 | 5***6 | Кольцо С80 ГОСТ 13941-86 | |
| 27 | 2***4 | Заглушка | |
| 28 | 2***5 | Фланец | |
| 29 | М***3 | Манжета 2.2-95х120-3 | |
| 30 | 3***0 | Винт ВМ-6gх16.33Н.019 ГОСТ 1478-84 | |
| 31 | 2***7 | Гайка | |
| 32 | 2***6 | Пластина | |
| 33 | 1***0 | Подшипник 176220 | |
| 34 | 1***8 | Кольцо | |
| 35 | 2***1 | Болт 3М16х1,5-6gх70 | |
| 35 | 2***0 | Болт 3М16х1,5-6gх70 | |
| 36 | 2***7 | Шестерня | |
| 37 | 2***1 | Крышка | |
| 38 | 2***7 | Крышка | |
| 39 | 2***2 | Заглушка | |
| 40 | 1***8 | Кольцо 135-145-58-2-51-1668 | |
| 41 | 4***5 | Подшипник 42215 | |
| 42 | 5***1 | Кольцо С130 ГОСТ 13941-86 | |
| 43 | 2***8 | Шестерня | |
| 44 | 2***1 | Корпус | |
| 44 | 2***0 | Корпус | |
| 45 | 2***6 | Пробка | |
| 46 | 2***1 | Угольник | |
| 47 | 0***8 | Кольцо | |
| 48 | 2***5 | Болт зажимной | |
| 48 | 2***0 | Болт зажимной | |
| 49 | 2***П | Рукав | |
| 49 | 2***П | Рукав | |
| 50 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 50 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 51 | Ш***Т | Шайба 16 ОТ | |
| 52 | 7***0 | Пробка | |
| 52 | 7***0 | Пробка | |
| 53 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 54 | 2***П | Корпус | |
| 55 | 3***2 | Пробка | |
| 56 | 2***0 | Колесо насосное | |
| 57 | 3***5 | Штифт | |
| 58 | 2***0 | Рым-болт М16.019 ГОСТ 4751-73 | |
| 58 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 59 | 2***П | Муфта | |
| 60 | 3***8 | Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83 | |
| 61 | 2***1 | Корпус | |
| 61 | 2***0 | Корпус | |
| 62 | 2***5 | Колесо реактора | |
| 63 | 2***0 | Коллектор | |
| 64 | 2***1 | Стакан | |
| 66 | 2***5 | Болт | |
| 67 | 3***1 | Шайба | |
| 68 | 2***2 | Кольцо уплотнительное | |
| 69 | 5***5 | Кольцо С100 | |
| 70 | 2***А | Подшипник 211А | |
| 71 | 2***П | Крышка | |
| 72 | 2***0 | Кольцо уплотнительное | |
| 73 | 2***П | Колесо турбинное | |
| 74 | 2***8 | Кольцо | |
| 75 | Б***0 | Болт М10-6gх20 | |
| 76 | 2***П | Ось реактора | |
| 77 | 5***0 | Кольцо | |
| 78 | 3***9 | Подшипник 32119 | |
| 79 | 2***5 | Кольцо | |
| 80 | 2***3 | Кольцо 205-215-58-2-3 | |
| 81 | 5***9 | Кольцо С85 | |
| 82 | 5***0 | Кольцо С130 ГОСТ 13940-86 | |
| 83 | 2***1 | Крышка | |
| 84 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
