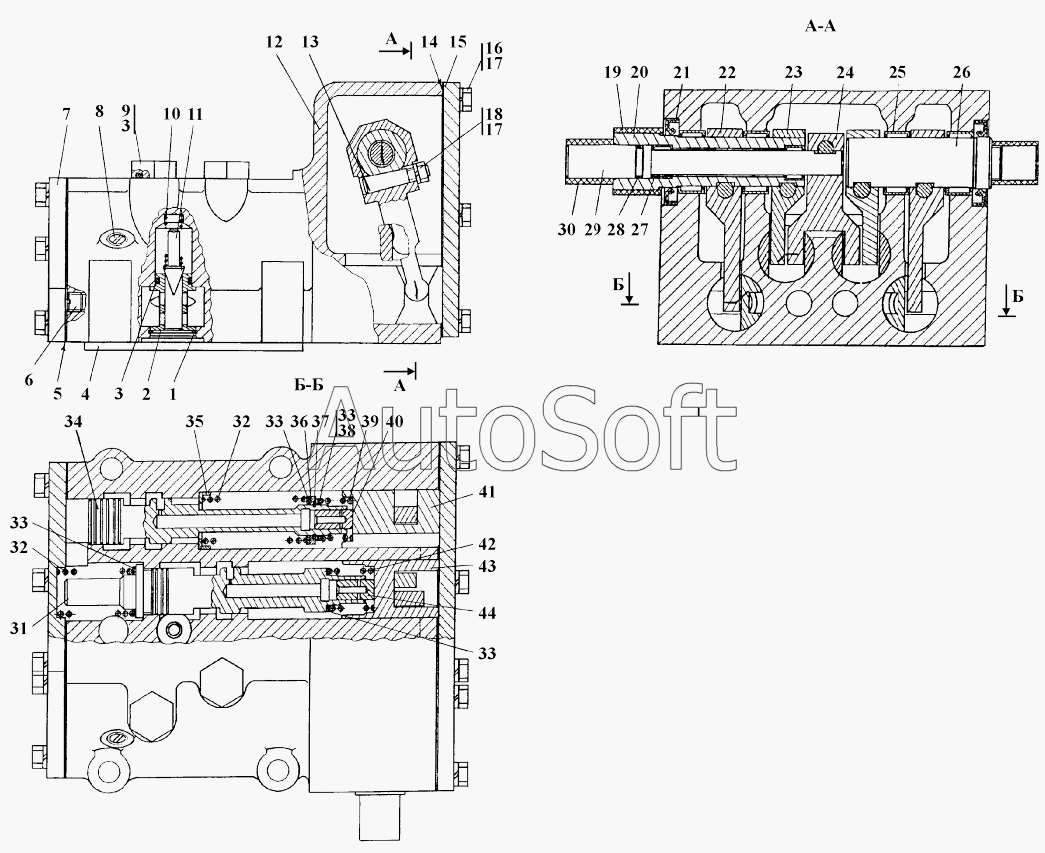

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Блок управления
1501-15-41СП
1501-15-41-20СП
24
23
11
12
12
34
31
40
44
41
43
29
26
20
22
7
15
2
36
35
4
19
30
33
33
33
33
13
38
9
9
32
32
39
42
10
14
14
5
5
6
6
16
18
17
17
28
3
3
37
1
21
27
25
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-15-41-20СП | 1***П | Блок управления | |
| 1501-15-41СП | 1***П | Блок управления | |
| 1 | 5***2 | Кольцо С28 ГОСТ 13941-86 | |
| 2 | 1***2 | Корпус | |
| 3 | 0***8 | Кольцо | |
| 4 | 2***1 | Заглушка | |
| 5 | 4***9 | Прокладка | |
| 5 | 4***0 | Прокладка | |
| 6 | 7***1 | Пробка | |
| 6 | 7***0 | Пробка | |
| 7 | 1***0 | Крышка | |
| 8 | 3***0 | Пробка 3-КГ 1/4" 20.019 ТУ 23.1.506-91 | |
| 9 | 3***1 | Пробка | |
| 9 | 3***0 | Пробка | |
| 10 | 3***5 | Пружина | |
| 11 | 1***6 | Клапан | |
| 12 | 1***9 | Корпус | |
| 12 | 1***0 | Корпус | |
| 13 | 3***5 | Клин | |
| 14 | 4***8 | Прокладка | |
| 14 | 4***0 | Прокладка | |
| 15 | 1***1 | Крышка | |
| 16 | Б***5 | Болт М8-6gх25 | |
| 17 | Ш***Т | Шайба 8Т | |
| 18 | Г***8 | Гайка | |
| 19 | 2***2 | Труба | |
| 20 | 1***7 | Валик | |
| 21 | М***3 | Манжета 2.2-30х52-3 | |
| 22 | 1***9 | Рычаг | |
| 23 | 1***7 | Рычаг | |
| 24 | 1***6 | Рычаг | |
| 25 | 9***5 | Подшипник 941/15 | |
| 26 | 1***6 | Валик | |
| 27 | 9***5 | Подшипник 941/15 | |
| 28 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 29 | 1***5 | Валик | |
| 30 | 2***1 | Труба | |
| 31 | 1***1 | Золотник | |
| 32 | 3***1 | Пружина | |
| 33 | 4***5 | Кольцо | |
| 34 | 1***0 | Золотник | |
| 35 | 1***4 | Кольцо | |
| 36 | 1***3 | Кольцо | |
| 37 | 5***4 | Кольцо С18 | |
| 38 | 3***0 | Шайба | |
| 39 | 3***1 | Пружина | |
| 40 | 1***2 | Плунжер | |
| 41 | 1***3 | Толкатель | |
| 42 | 3***9 | Пружина | |
| 43 | 1***4 | Толкатель | |
| 44 | 1***1 | Плунжер |
