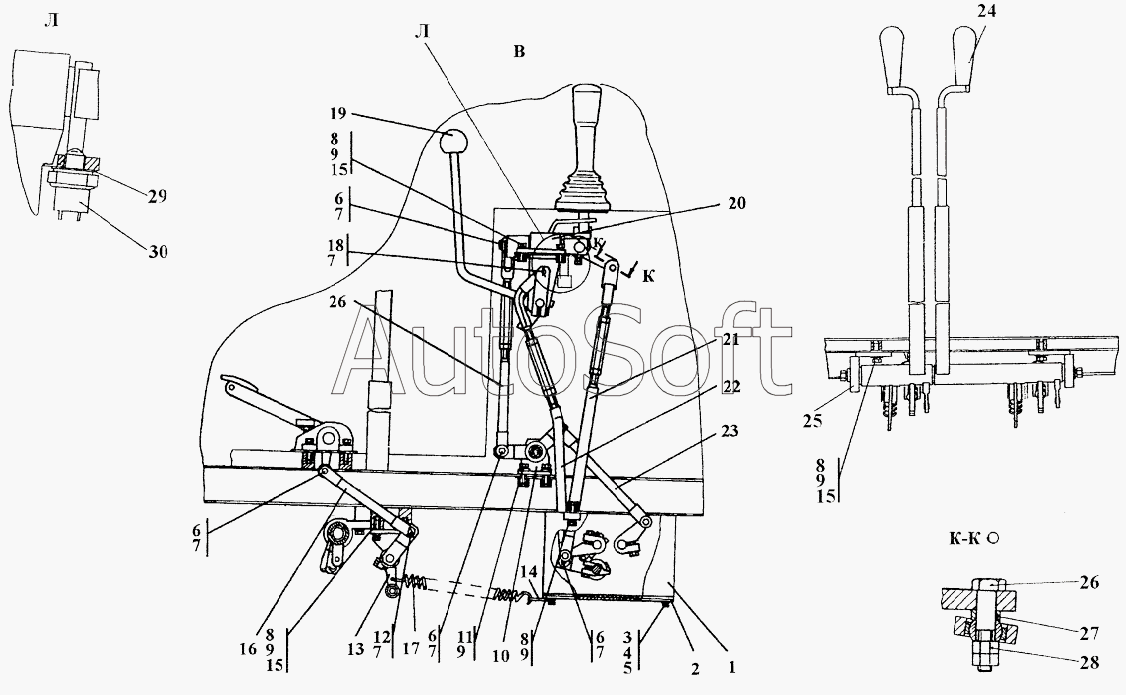

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Привод управления
312001-13-50-02СП
312001-13-50-02-20СП
1
1
10
10
13
13
16
16
22
22
25
25
26
26
20
20
21
2
2
23
23
14
14
19
27
27
26
26
6
6
6
6
6
12
12
18
18
24
17
17
8
8
8
8
3
11
11
28
4
9
9
9
9
9
29
29
5
5
15
15
15
15
7
7
7
7
7
7
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-13-50-02-20СП | 3***П | Привод управления | |
| 312001-13-50-02СП | 3***П | Привод управления | |
| 1 | 3***П | Мостик | |
| 1 | 3***П | Мостик | |
| 2 | Т***П | Крышка | |
| 2 | Т***П | Крышка | |
| 3 | Б***6 | Болт М6-6gх16 | |
| 4 | Ш***Т | Шайба 6Т | |
| 5 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 6 | 4***9 | Ось | |
| 6 | 4***0 | Ось | |
| 7 | Ш***4 | Шплинт 3,2х14 | |
| 8 | Б***0 | Болт М10-6gх30 | |
| 9 | Ш***Т | Шайба 10.ОТ | |
| 10 | 3***П | Мостик | |
| 10 | 3***П | Мостик | |
| 11 | 2***0 | Болт М10-6gх40 | |
| 11 | 2***0 | Болт М10-6gх40 | |
| 12 | 4***1 | Ось | |
| 12 | 4***0 | Ось | |
| 13 | 3***П | Корпус | |
| 13 | 3***П | Корпус | |
| 14 | 4***4 | Ухо | |
| 14 | 4***0 | Ухо | |
| 15 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 15 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 16 | 3***П | Тяга | |
| 16 | 3***П | Тяга | |
| 17 | 7***1 | Пружина | |
| 17 | 7***0 | Пружина | |
| 18 | 4***2 | Ось | |
| 18 | 4***0 | Ось | |
| 19 | 4***3 | Рукоятка | |
| 20 | 3***П | Блок управления | |
| 20 | 3***П | Блок управления | |
| 21 | 3***П | Тяга | |
| 22 | 3***П | Тяга | |
| 22 | 3***П | Тяга | |
| 23 | Т***П | Тяга | |
| 23 | Т***П | Тяга | |
| 24 | Т***2 | Рукоятка | |
| 25 | 3***П | Мостик | |
| 25 | 3***П | Мостик | |
| 26 | 3***П | Тяга | |
| 26 | 4***8 | Ось | |
| 26 | 4***0 | Ось | |
| 27 | 4***6 | Втулка | |
| 27 | 4***0 | Втулка | |
| 28 | Г***6 | Гайка | |
| 29 | 3***0 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 29 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 30 | В***0 | Выключатель ВК418А-3716000 | |
| 30 | В***0 | Выключатель ВК418А-3716000 |
