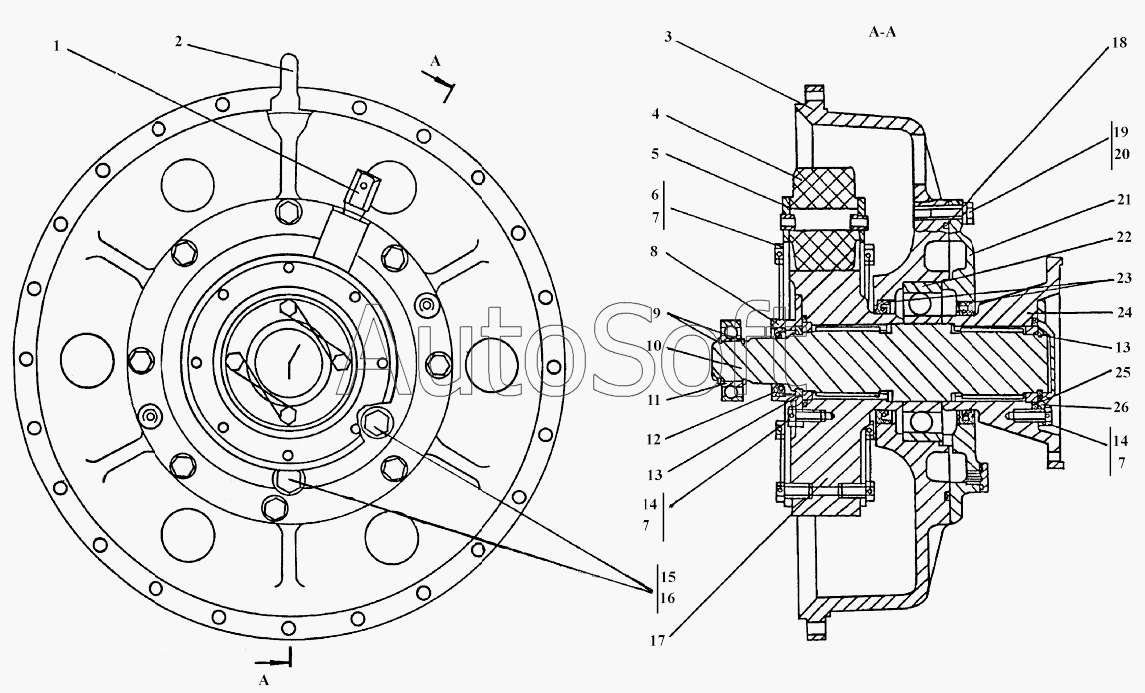

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Муфта упругая
6
23
12
9
25
18
16
1
1
20
14
14
14
19
4
15
15
312001-20-1-01СП
6
13
13
26
8
21
21
10
3
3
2
2
5
24
17
312001-20-1-01-20СП
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-20-1-01-20СП | 3***П | Муфта упругая | |
| 312001-20-1-01СП | 3***П | Муфта упругая | |
| 1 | 2***0 | Рым-болт М16.019 ГОСТ 4751-73 | |
| 1 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 2 | 4***П | Сапун | |
| 2 | 4***П | Сапун | |
| 3 | 3***1 | Корпус | |
| 3 | 3***0 | Корпус | |
| 4 | 4***8 | Втулка | |
| 5 | 2***П | Шайба | |
| 6 | 2***0 | Болт | |
| 6 | 2***0 | Болт | |
| 8 | 2***8 | Крышка | |
| 9 | 5***4 | Кольцо С40 ГОСТ 13940-86 | |
| 10 | 3***3 | Вал | |
| 12 | М***3 | Манжета 1,2-45х65-3 | |
| 13 | 2***0 | Кольцо | |
| 14 | 2***1 | Болт 3М10х25 | |
| 14 | 2***0 | Болт 3М10-6gх25 | |
| 15 | 3***0 | Пробка | |
| 15 | 3***0 | Пробка | |
| 16 | 0***8 | Кольцо | |
| 17 | 2***П | Ступица | |
| 18 | 2***3 | Кольцо 260-270-58-2-3 | |
| 19 | Б***5 | Болт М12-6gх35 | |
| 20 | Г***0 | Шайба | |
| 21 | 2***5 | Крышка | |
| 21 | 2***0 | Крышка | |
| 23 | М***3 | Манжета 1,2-95х120-3 | |
| 24 | 2***П | Фланец | |
| 25 | 0***8 | Кольцо 080-090-58-2-51-1668 | |
| 26 | 2***9 | Крышка |
