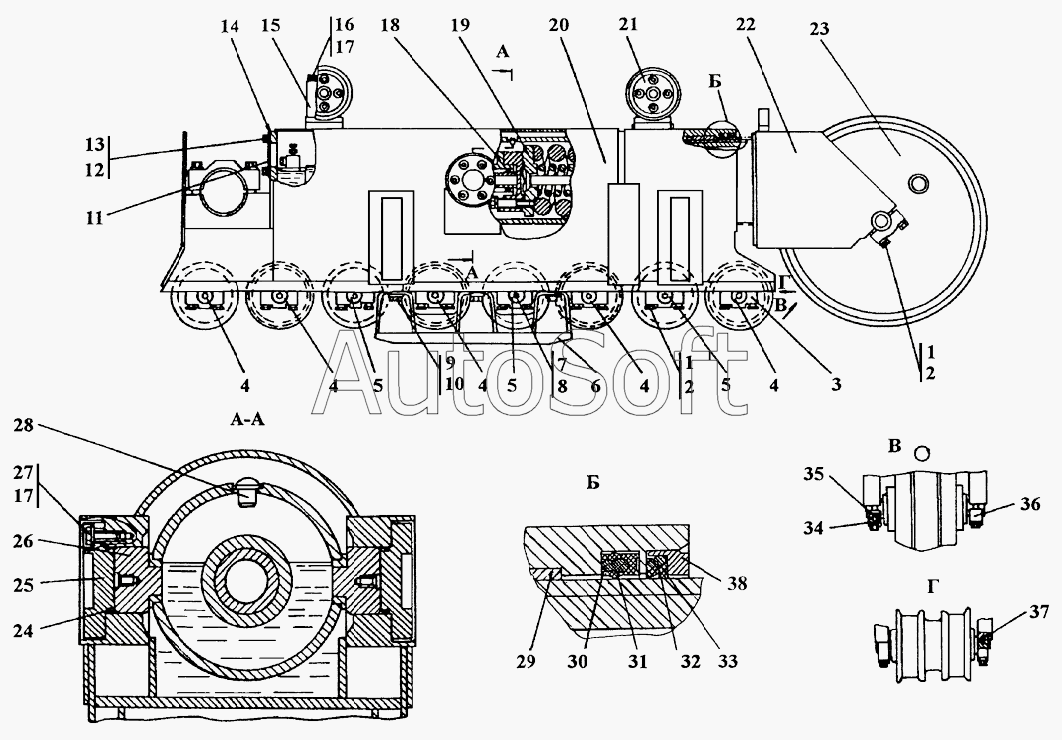

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Тележка
14
29
15
28
11
10
10
1
1
1
35
35
37
37
31
30
14
26
13
27
27
16
16
9
9
2
2
2
7
7
12
17
17
8
24
6
20
20
20
20
23
23
4
4
4
4
4
4
5
5
5
5
18
18
6
22
22
21
21
19
19
3
34
36
32
31
33
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311502-21-2-20СП | 3***П | Тележка | |
| 311502-21-2СП | 3***П | Тележка | |
| 311502-21-3-20СП | 3***П | Тележка | |
| 311502-21-3СП | 3***П | Тележка | |
| 1 | 3***7 | Шайба | |
| 1 | 3***0 | Шайба | |
| 2 | 2***6 | Болт М20х1,5-6gх90 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт М20х1,5.6gх90 ГОСТ 796-70 | |
| 3 | 3***5 | Крышка | |
| 4 | 3***П | Каток опорный | |
| 4 | 3***П | Каток опорный | |
| 5 | 3***П | Каток опорный | |
| 5 | 3***П | Каток опорный | |
| 6 | 3***П | Щиток | |
| 6 | 3***П | Щиток | |
| 7 | 2***0 | Болт М20х1,5-6gх120 | |
| 7 | 2***0 | Болт М20х1,5-6gх120 | |
| 8 | Ш***Т | Шайба 20.ОТ | |
| 9 | 2***0 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 10 | 3***1 | Шайба | |
| 10 | 3***0 | Шайба | |
| 11 | 4***5 | Крышка | |
| 12 | Ш***Т | Шайба 12.ОТ | |
| 13 | Б***0 | Болт М12х1,25-6gх30 | |
| 14 | 4***4 | Прокладка | |
| 14 | 4***0 | Прокладка | |
| 15 | 1***2 | Опора | |
| 16 | 2***2 | Болт М16х1,5-6gх170 | |
| 16 | 2***0 | Болт М16х1,5-6gх 170 | |
| 17 | Ш***Т | Шайба | |
| 18 | 3***П | Механизм натяжения | |
| 18 | 3***П | Механизм натяжения | |
| 19 | 1***П | Механизм сдавания | |
| 19 | 1***П | Механизм сдавания | |
| 20 | 3***П | Рама тележки | |
| 20 | 3***П | Рама тележки | |
| 20 | 3***П | Рама тележки | |
| 20 | 3***П | Рама тележки | |
| 21 | 1***П | Каток поддерживающий | |
| 21 | 1***П | Каток поддерживающий | |
| 22 | 1***П | Рама тележки передняя | |
| 22 | 1***П | Рама тележки передняя | |
| 23 | 3***П | Колесо натяжное | |
| 23 | 3***П | Колесо натяжное | |
| 24 | 0***8 | Кольцо | |
| 25 | 1***5 | Крышка | |
| 26 | 1***8 | Вкладыш | |
| 27 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 27 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 28 | 2***6 | Штифт | |
| 29 | 1***9 | Втулка | |
| 30 | 4***7 | Кольцо упругое | |
| 31 | 1***3 | Манжета | |
| 31 | 4***6 | Кольцо упругое | |
| 32 | 1***2 | Манжета | |
| 33 | 1***4 | Каркас | |
| 34 | 1***5 | Крышка | |
| 35 | 3***0 | Штифт | |
| 35 | 3***0 | Штифт | |
| 36 | 1***7 | Крышка | |
| 37 | 3***1 | Штифт | |
| 37 | 3***0 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
