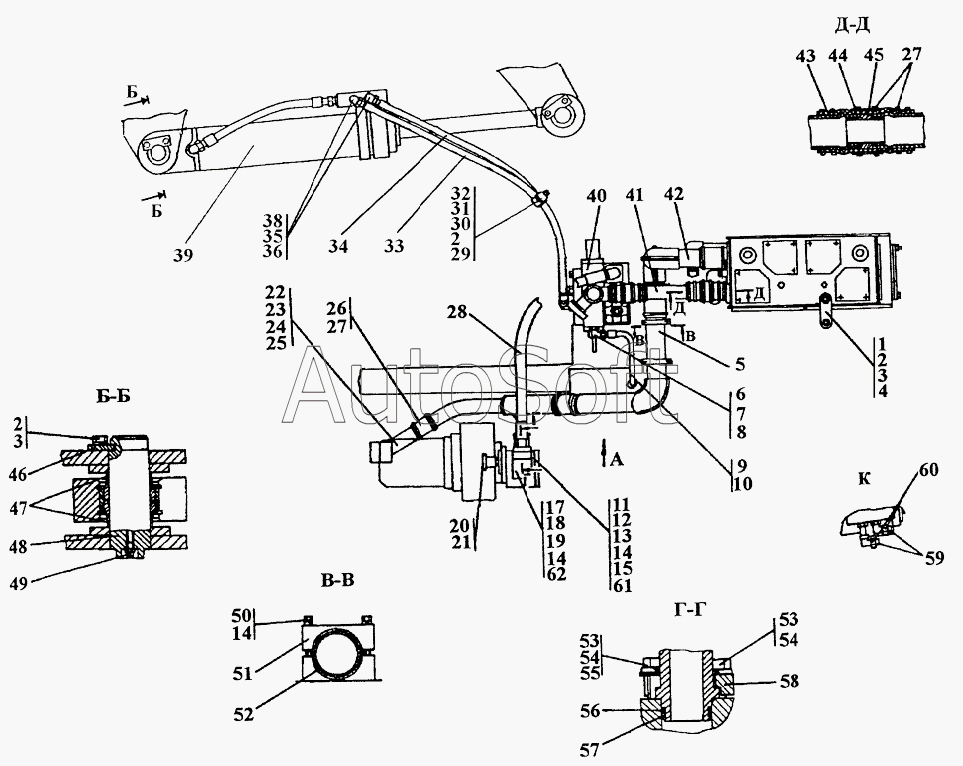

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Установка гидросистемы
312001-26-1-01СП
312001-26-1-01-20СП
5
5
22
22
42
42
40
40
39
39
38
38
28
28
9
9
34
34
33
33
41
47
47
20
17
17
48
46
58
58
32
32
31
31
44
44
51
51
6
6
45
45
1
11
11
23
30
56
26
26
43
43
50
50
52
50
18
12
19
19
53
53
53
24
24
2
2
2
2
13
29
14
14
14
54
54
3
3
55
55
4
4
10
7
35
57
62
25
15
21
21
60
60
8
8
36
36
49
49
61
61
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-26-1-01-20СП | 3***П | Установка гидросистемы | |
| 312001-26-1-01СП | 3***П | Установка гидросистемы | |
| 1 | 4***5 | Планка | |
| 2 | 2***0 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 3 | Ш***Т | Шайба | |
| 4 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 5 | 3***П | Трубопровод | |
| 5 | 3***П | Трубопровод | |
| 6 | 5***1 | Штуцер | |
| 6 | 5***0 | Угольник поворотный | |
| 7 | 0***8 | Кольцо | |
| 8 | Н***2 | Контргайка | |
| 8 | Н***1 | Контргайка | |
| 9 | 4***П | Рукав диаметр 12 | |
| 9 | 4***П | Рукав диаметр 12 | |
| 10 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 11 | 2***0 | Шпилька | |
| 11 | 2***0 | Шпилька | |
| 12 | Б***0 | Болт М10-6gх30 | |
| 13 | Г***0 | Гайка М10 | |
| 14 | Ш***Т | Шайба 10.ОТ | |
| 15 | 0***8 | Кольцо | |
| 16 | Н***3 | Насос НШ50А-3 | |
| 16 | Н***Т | Насос НШ50А-3-Т | |
| 17 | 2***3 | Фланец | |
| 17 | 2***0 | Фланец | |
| 18 | Б***0 | Болт М10-6gх70 | |
| 19 | 2***0 | Болт М10-6gх40 | |
| 19 | 2***0 | Болт М10-6gх40 | |
| 20 | 3***8 | Муфта | |
| 21 | 7***2 | Кольцо С25 ГОСТ 13940-86 | |
| 21 | 7***0 | Кольцо С25 | |
| 22 | 3***П | Трубопровод | |
| 22 | 3***П | Трубопровод | |
| 23 | 3***0 | Шайба | |
| 24 | 2***4 | Болт М14-6gх70 | |
| 24 | 2***0 | Болт М14-6gх70 | |
| 25 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 26 | 4***1 | Рукав | |
| 26 | 4***0 | Рукав | |
| 27 | 1***У | Хомут стяжной червячный | |
| 28 | 3***П | Рукав диаметром 25 | |
| 28 | 3***П | Рукав диаметром 25 | |
| 29 | Г***5 | Гайка М16х1,5 | |
| 30 | 4***5 | Втулка | |
| 31 | 2***1 | Планка | |
| 31 | 2***0 | Планка | |
| 32 | 2***0 | Скоба | |
| 32 | 2***0 | Скоба | |
| 33 | 4***П | Рукав высокого давления диаметр 16 армированный | |
| 33 | 4***П | Рукав высокого давления диаметр 16 армированный | |
| 34 | 4***П | Рукав высокого давления | |
| 34 | 4***П | Рукав высокого давления | |
| 35 | 0***8 | Кольцо 021-027-36-2-51-1668 | |
| 36 | Н***2 | Контргайка | |
| 36 | Н***1 | Контргайка | |
| 37 | Н***1 | Угольник ввертной | |
| 37 | Н***1 | Угольник ввертной | |
| 38 | 3***П | Угольник | |
| 38 | 3***П | Угольник | |
| 39 | 3***П | Гидроцилиндр диаметр 125 | |
| 39 | 3***П | Гидроцилиндр диаметр 125 | |
| 40 | 3***П | Распределитель | |
| 40 | 3***П | Распределитель | |
| 41 | 3***9 | Труба | |
| 42 | 3***П | Трубопровод | |
| 42 | 3***П | Трубопровод | |
| 43 | 4***3 | Рукав | |
| 43 | 4***0 | Рукав | |
| 44 | 2***6 | Бандаж | |
| 44 | 2***0 | Бандаж | |
| 45 | 3***1 | Втулка | |
| 45 | 3***0 | Втулка | |
| 46 | 3***2 | Ригель | |
| 47 | 3***5 | Втулка | |
| 47 | 3***0 | Втулка | |
| 48 | 3***1 | Ось | |
| 49 | М***р | Масленка 1.2кд6хр | |
| 49 | М***р | Масленка 1.2Ц6хр | |
| 50 | 4***5 | Заглушка | |
| 50 | 4***0 | Заглушка | |
| 50 | Б***0 | Болт М8-6gх70 | |
| 51 | 3***0 | Бугель | |
| 51 | 3***5 | Бугель | |
| 52 | 7***1 | Прокладка | |
| 53 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 53 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 54 | Ш***Т | Шайба 12.ОТ | |
| 55 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 55 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 56 | 4***8 | Кольцо защитное | |
| 57 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 58 | 2***3 | Фланец | |
| 58 | 2***0 | Фланец | |
| 60 | Н***5 | Гайка накидная | |
| 60 | Н***1 | Гайка накидная | |
| 61 | Н***3 | Насос НШ50-3 | |
| 61 | Н***Т | Насос НШ50-3-Т | |
| 62 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
