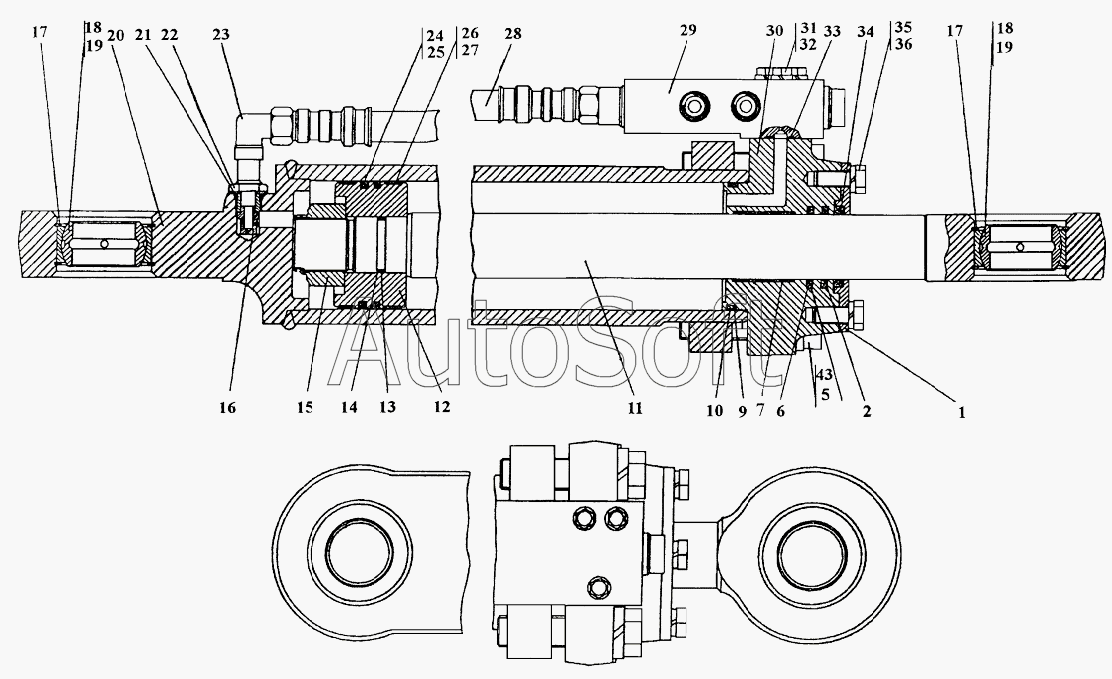

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Гидроцилиндр
17
17
14
5
31
31
35
35
4
4
32
36
9
25
33
21
13
3
10
18
18
19
19
22
27
11
312001-26-50-01-20СП
29
29
20
23
23
34
28
28
12
312001-26-50-01СП
11
30
1
2
15
7
16
6
24
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-26-50-01-20СП | 3***П | Гидроцилиндр диаметр 125 | |
| 312001-26-50-01СП | 3***П | Гидроцилиндр диаметр 125 | |
| 1 | 3***8 | Скребок | |
| 2 | 3***1 | Кольцо уплотнительное | |
| 3 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 4 | 2***6 | Болт М30х2х120 ГОСТ 7798-70 | |
| 4 | 2***0 | Болт М30х2х120 ГОСТ 7798-70 | |
| 5 | 2***4 | Шайба | |
| 6 | 1***1 | Кольцо уплотнительное | |
| 7 | 3***1 | Кольцо штоковое | |
| 9 | 2***8 | Шайба защитная | |
| 10 | 1***8 | Кольцо 115-125-58-2-51-1668 | |
| 11 | 0***8 | Шток | |
| 11 | 0***0 | Шток | |
| 12 | 3***3 | Поршень | |
| 13 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 14 | 4***5 | Шайба защитная | |
| 15 | 1***5 | Гайка специальная | |
| 16 | 3***3 | Втулка | |
| 17 | 7***8 | Кольцо С90 | |
| 18 | Ш***0 | Подшипник ШСП60 | |
| 19 | Ш***К | Подшипник ШСП60К | |
| 20 | 3***П | Корпус | |
| 21 | 0***8 | Кольцо 021-027-36-2-51-1668 | |
| 22 | Н***2 | Контргайка | |
| 23 | 3***П | Угольник | |
| 23 | 3***П | Угольник | |
| 24 | 2***2 | Кольцо уплотнительное | |
| 25 | 1***1 | Кольцо 110-120-58-2-ИРП-1314-1 | |
| 26 | 2***3 | Втулка опорная | |
| 27 | Е***0 | Кольцо опорно-направляющее поршневое Е21-125-15-3,0 | |
| 28 | 2***П | Рукав высокого давления диаметр 16 армированный | |
| 28 | 2***П | Рукав высокого давления диаметр 16 армированный | |
| 29 | 3***П | Гидрозамок | |
| 29 | 3***П | Гидрозамок | |
| 30 | 3***7 | Крышка | |
| 31 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 31 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 32 | Ш***Т | Шайба12ОТ | |
| 33 | 0***8 | Кольцо 020-025-30-20-51-1668 | |
| 34 | 2***П | Грязесъемник 3-d | |
| 35 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 35 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 36 | Ш***Т | Шайба 16 ОТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
