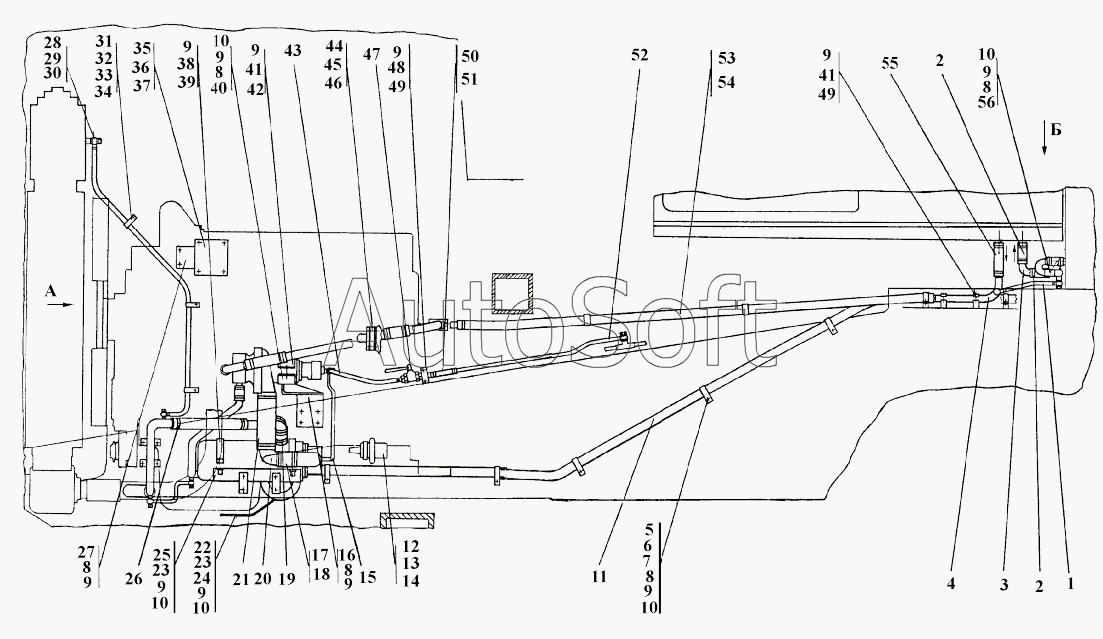

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Установка системы подогрева
41
41
26
18
21
5
6
34
33
28
7
12
32
8
8
8
8
8
23
23
48
19
38
37
24
36
13
31
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
14
35
50
53
17
3
4
16
22
52
47
56
25
39
15
27
40
30
1
311506-43-1СП
43
46
45
44
20
49
49
42
29
51
2
2
55
11
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311506-43-1СП | 3***П | Установка системы подогрева | |
| 1 | 4***П | Рукав | |
| 2 | 4***1 | Рукав | |
| 3 | 2***П | Переходник | |
| 4 | 3***П | Трубопровод | |
| 5 | 4***4 | Втулка | |
| 6 | 7***1 | Прокладка | |
| 7 | 7***7 | Хомутик | |
| 8 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 9 | Ш***Т | Шайба 12.ОТ | |
| 10 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 11 | 4***7 | Рукав | |
| 12 | 2***9 | Болт М12х1,25-6gх65.58.019 ГОСТ 7795-70 | |
| 13 | Ш***Т | Шайба 6Т | |
| 14 | Т***0 | Коммутатор транзисторный ТК107А-3734000 | |
| 15 | 3***П | Трубопровод | |
| 16 | 3***П | Кронштейн | |
| 17 | 1***2 | Хомут 1070-У-02 | |
| 18 | 4***1 | Рукав | |
| 19 | 4***1 | Рукав | |
| 20 | 3***9 | Труба | |
| 21 | 4***6 | Рукав | |
| 22 | 3***П | Газовод | |
| 23 | Б***5 | Болт М12х1,25-6gх25 | |
| 24 | Г***Р | Гайка М12х1,25-6Р | |
| 25 | 3***П | Кронштейн | |
| 26 | 4***7 | Рукав | |
| 27 | 3***П | Корпус | |
| 28 | 7***2 | Болт зажимной | |
| 29 | 4***3 | Прокладка | |
| 30 | 4***П | Рукав | |
| 31 | Ш***Т | Шайба 8Т | |
| 32 | Б***6 | Болт М8-6gх16 | |
| 33 | 7***8 | Хомутик | |
| 34 | 7***3 | Прокладка | |
| 35 | П***0 | Щиток управления ПЖД-600И-1015410 | |
| 36 | Ш***5 | Шайба 5 | |
| 37 | В***6 | Винт В.М5-6gх16 | |
| 38 | Б***6 | Болт М6-6gх16 | |
| 39 | 3***П | Скоба | |
| 40 | 4***П | Кронштейн | |
| 41 | Б***0 | Болт М12х1,25-6gх40 | |
| 42 | 4***1 | Зажим | |
| 43 | 1***П | Рукав | |
| 44 | 3***9 | Кольцо | |
| 45 | 3***2 | Прокладка | |
| 46 | 3***1 | Переходник | |
| 47 | 3***П | Кран | |
| 48 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 49 | 2***9 | Прижим | |
| 50 | 1***2 | Хомут 1028-У-02 | |
| 51 | 4***1 | Рукав | |
| 52 | 3***П | Трубопровод | |
| 53 | 1***2 | Хомут 1040-У-02 | |
| 54 | 4***8 | Рукав | |
| 55 | 4***3 | Рукав | |
| 56 | 3***П | Трубопровод |
