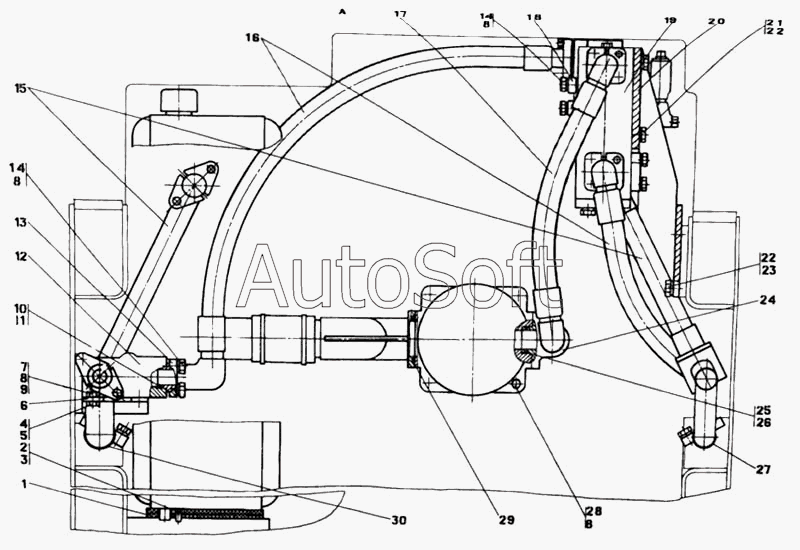

Каталог запасных частей к технике: Промтрактор Т-330 (2006). Установка гидросистемы
1
1
2
2
3
3
4
4
5
6
6
6
7
7
8
8
8
8
8
9
9
10
11
12
12
13
13
13
14
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
21
21
22
22
22
23
23
24
24
25
26
27
27
28
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46-26-52-10-СП | 4***П | Установка гидросистемы | |
| 46-26-52-20-СП | 4***П | Установка гидросистемы | |
| 46-26-52-СП | 4***П | Установка гидросистемы | |
| 1 | 7***П | Прокладка | |
| 1 | 7***П | Прокладка | |
| 2 | Б***9 | Болт М12х1,25-6gх25. 88. 35.029 ГОСТ 7796-70 | |
| 2 | Б***6 | Болт М12х1,25-6gх25.88. 35.019 ГОСТ 7796-70 | |
| 3 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 4 | Б***0 | Болт М12-6gх30. 88. 35.029 ГОСТ 7796-70 | |
| 4 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 5 | Ш***0 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 6 | 4***6 | Планка | |
| 6 | 4***0 | Планка | |
| 6 | 4***0 | Планка | |
| 7 | 2***0 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 7 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 8 | Ш***0 | Шайба 16.0Т.65Г.019 ГОСТ 6402-70 | |
| 8 | Ш***0 | Шайба 16.0Т.65Г.0221 ГОСТ 6402-70 | |
| 9 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 10 | 4***5 | Шайба защитная | |
| 11 | 0***1 | Кольцо ГОСТ 9833-73 | |
| 12 | 4***5 | Корпус | |
| 12 | 4***0 | Корпус | |
| 13 | 4***7 | Фланец | |
| 13 | 4***0 | Фланец | |
| 13 | 4***0 | Фланец | |
| 14 | 4***4 | Упор | |
| 14 | 4***0 | Упор | |
| 14 | 4***0 | Упор | |
| 15 | 4***П | Рукав | |
| 15 | 4***П | Рукав | |
| 15 | 4***П | Рукав | |
| 16 | Н***0 | Рукав высокого давления армированный | |
| 16 | Н***1 | Рукав высокого давления армированный | |
| 16 | Н***2 | Рукав высокого давления армированный | |
| 17 | 4***П | Рукав высокого давления армированный | |
| 17 | 4***П | Рукав высокого давления армированный | |
| 17 | 4***П | Рукав высокого давления армированный | |
| 18 | 4***0 | Фланец | |
| 18 | 4***0 | Фланец | |
| 18 | 4***0 | Фланец | |
| 19 | 4***П | Клапан | |
| 19 | 4***П | Клапан | |
| 19 | 4***П | Клапан | |
| 20 | 4***П | Кронштейн | |
| 20 | 4***П | Кронштейн | |
| 21 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 | |
| 21 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 | |
| 22 | Ш***0 | Шайба 20.0Т.65Г.019 ГОСТ 6402-70 | |
| 22 | Ш***0 | Шайба 20.0Т.65Г.0221 ГОСТ 6402-70 | |
| 23 | 2***5 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 24 | 4***1 | Корпус | |
| 24 | 4***0 | Корпус | |
| 25 | 7***7 | Шайба защитная | |
| 26 | 0***1 | Кольцо ГОСТ 9833-73 | |
| 27 | 7***1 | Прокладка | |
| 27 | 7***0 | Прокладка | |
| 28 | 2***0 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 28 | 2***0 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 29 | 0***1 | Кольцо ГОСТ 9833-73 | |
| 30 | 7***7 | Прокладка | |
| 30 | 7***0 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
