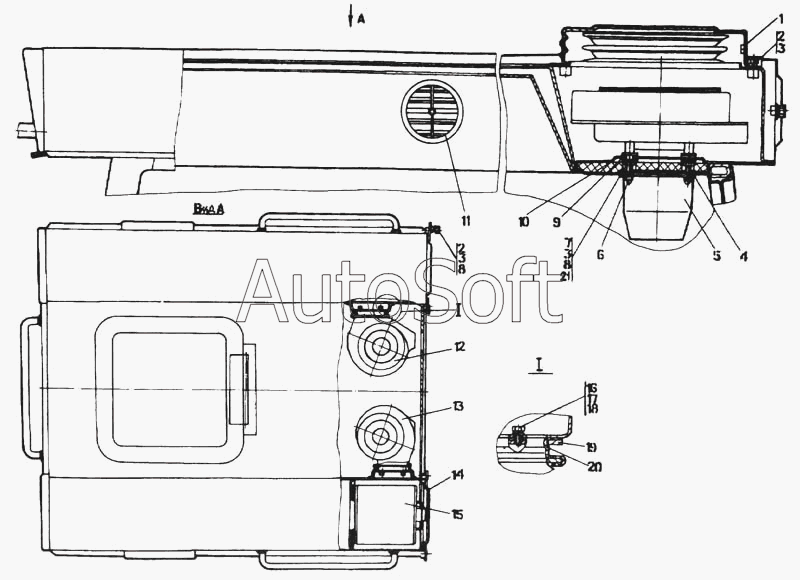

Каталог запасных частей к технике: Промтрактор Т-330 (2006). Установка вентилятора кабины
17
12
12
13
13
13
14
14
15
15
16
16
17
12
18
18
19
19
20
21
21
6
1
1
2
2
2
2
3
3
3
3
4
4
5
6
7
7
8
8
8
9
10
10
11
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46-57-3-10-СП | 4***П | Установка вентиляторов кабины | |
| 46-57-3-20-СП | 4***П | Установка вентиляторов кабины | |
| 46-57-3-СП | 4***П | Установка вентиляторов кабины | |
| 1 | 4***П | Крышка | |
| 1 | 4***П | Крышка | |
| 2 | Б***0 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 2 | Б***0 | Болт М8-6gх20.58.029 ГОСТ 7796-70 | |
| 2 | Ш***8 | Шплинт 2х14.019 ГОСТ 397-78 | |
| 3 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 3 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 4 | 4***1 | Прокладка | |
| 4 | 4***0 | Прокладка | |
| 5 | 4***8 | Кожух | |
| 6 | 3***0 | Гайка | |
| 6 | 3***0 | Гайка | |
| 7 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 7 | Г***0 | Гайка М8-7Н.6.029 ГОСТ 5915-70 | |
| 8 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 8 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 9 | 7***6 | Кольцо | |
| 10 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 10 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 11 | 4***П | Воздухораспределитель | |
| 11 | 4***П | Воздухораспределитель | |
| 11 | 4***П | Кожух | |
| 11 | 4***П | Кожух | |
| 12 | 4***П | Вентилятор | |
| 12 | 4***П | Вентилятор | |
| 12 | 4***П | Вентилятор | |
| 13 | 4***П | Вентилятор | |
| 13 | 4***П | Вентилятор | |
| 13 | 4***П | Вентилятор | |
| 14 | 4***П | Крышка | |
| 14 | 4***П | Крышка | |
| 15 | 4***П | Кассета | |
| 15 | 4***П | Кассета | |
| 16 | Б***0 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | |
| 16 | Б***0 | Болт М6-6gх16.88.35.029 ГОСТ 7798-70 | |
| 17 | Ш***0 | Шайба 6Т.65Г.019 ГОСТ 6402-70 | |
| 17 | Ш***0 | Шайба 6Т.65Г.0221 ГОСТ 6402-70 | |
| 18 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 19 | 4***4 | Фланец | |
| 19 | 4***0 | Фланец | |
| 20 | 7***5 | Чехол | |
| 21 | 2***7 | Втулка | |
| 21 | 2***0 | Втулка | |
| 24 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 32 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 32 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 |
