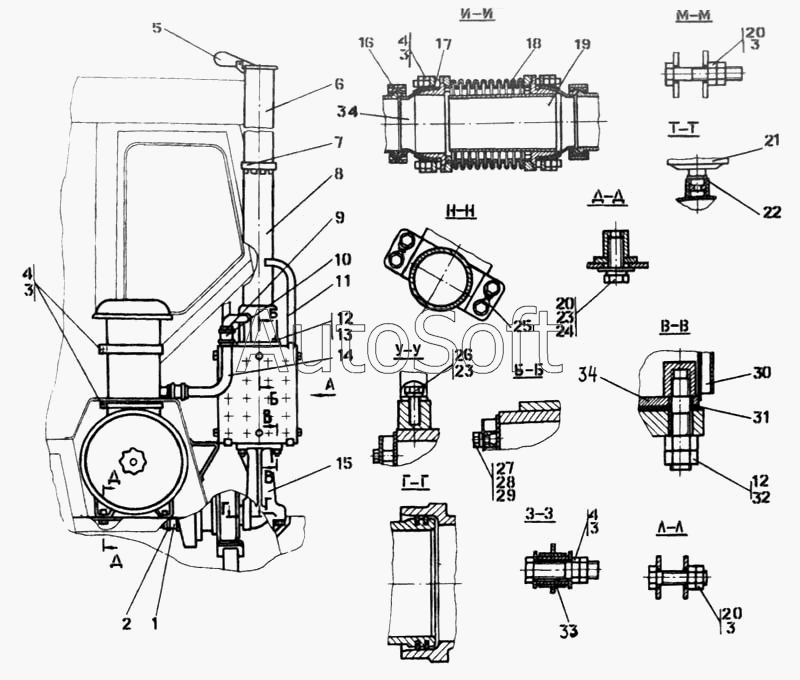

Каталог запасных частей к технике: Промтрактор Т-330 (2006). Установка систем воздухоочистки и выпуска
21
27
26
26
25
24
24
23
23
23
22
27
20
20
20
20
19
19
18
18
17
16
32
34
34
34
34
34
33
33
33
32
32
16
31
30
30
30
29
29
28
28
3
7
6
6
6
5
5
5
4
4
4
7
3
3
3
3
2
2
2
1
1
10
15
15
14
14
13
13
13
12
12
11
10
9
9
9
8
8
8
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46-05-6-10-СП | 4***П | Установка систем воздухоочистки и выпуска | |
| 46-05-6-20-СП | 4***П | Установка систем воздухоочистки и выпуска | |
| 46-05-6-СП | 4***П | Установка систем воздухоочистки и выпуска | |
| 1 | 7***7 | Рукав | |
| 1 | 7***0 | Рукав | |
| 2 | 4***П | Хомут | |
| 2 | 4***П | Хомут | |
| 2 | 4***П | Хомут | |
| 3 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 3 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 4 | Б***- | Болт М12х1,25-6gх55.88.35.019 ГОСТ 7795-70 | |
| 4 | Б***- | Болт М12х1,25-6gх55.88.35.029 ГОСТ 7795-70 | |
| 5 | 4***П | Крышка | |
| 5 | 4***П | Крышка | |
| 5 | 4***П | Крышка | |
| 6 | 4***П | Труба | |
| 6 | 4***П | Труба | |
| 6 | 4***П | Труба | |
| 7 | 4***П | Хомут | |
| 7 | 4***П | Хомут | |
| 7 | 4***П | Хомут | |
| 8 | 4***П | Труба выпускная | |
| 8 | 4***П | Труба выпускная | |
| 8 | 4***П | Труба выпускная | |
| 9 | 4***П | Хомут | |
| 9 | 4***П | Хомут | |
| 9 | 4***П | Хомут | |
| 10 | 7***1 | Рукав | |
| 10 | 7***0 | Рукав | |
| 11 | 4***9 | Поручень | |
| 12 | Г***0 | Гайка М16х1,5-6Н.6.089 ГОСТ 5915-70 | |
| 13 | 2***0 | Шпилька М16 2-3п/1,5-6gх55.66.013 ГОСТ 22034-76 | |
| 13 | 2***0 | Шпилька М16 (2-Зп)/(1,5-6)х55 ГОСТ 22034-76 | |
| 13 | 2***0 | Шпилька М16 (2-3п/1,5-6g)х55.66.019 ГОСТ 22034-76 | |
| 14 | 4***0 | Труба | |
| 14 | 4***0 | Труба | |
| 15 | 4***2 | Кронштейн | |
| 15 | 4***0 | Кронштейн | |
| 16 | 4***П | Хомут | |
| 16 | 4***П | Хомут | |
| 17 | 4***4 | Фланец | |
| 18 | 4***П | Сильфон | |
| 18 | 4***П | Сильфон | |
| 19 | 4***П | Труба | |
| 19 | 4***П | Труба | |
| 20 | Б***Т | Болт М12х1,25-6gх40.40. 88. 35.019 ГОСТ 7796-70 | |
| 20 | Б***7 | Болт М12х1,25-6gх40.40. 88.35.029 ГОСТ 7796-70 | |
| 21 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра | |
| 22 | К***0 | Кольцо 14х20 | |
| 23 | Ш***0 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 23 | Ш***0 | Шайба 12.0Т.65Т.019 ГОСТ 6402-70 | |
| 24 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 24 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 25 | П***7 | Проволока КС 1,6 ГОСТ 792-67 | |
| 26 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 26 | Б***7 | Болт М12х1,25-6gх20. 58. 029 ГОСТ 7796-70 | |
| 27 | Б***0 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 27 | Б***0 | Болт М8-6gх20.58.029 ГОСТ 7796-70 | |
| 28 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 28 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 29 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 29 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 30 | 4***6 | Обечайка | |
| 30 | 4***0 | Обечайка | |
| 30 | 4***0 | Обечайка | |
| 31 | 4***1 | Прокладка | |
| 32 | 2***0 | Шпилька М16х(2-3п)/(1,5-6g)х65.66.013 ГОСТ 22034-70 | |
| 32 | 2***0 | Шпилька М16х(2-3п)/(1,5-6g)х65.66.019 ГОСТ 22034-76 | |
| 32 | 2***0 | Шпилька М16х(2-3п)/(1,5-6g)х65.66.029 ГОСТ 22034-76 | |
| 33 | 4***6 | Втулка | |
| 33 | 4***0 | Втулка | |
| 33 | 4***0 | Втулка | |
| 34 | 4***П | Сфера | |
| 34 | 4***П | Сфера | |
| 34 | 4***П | Глушитель | |
| 34 | 4***П | Глушитель |
