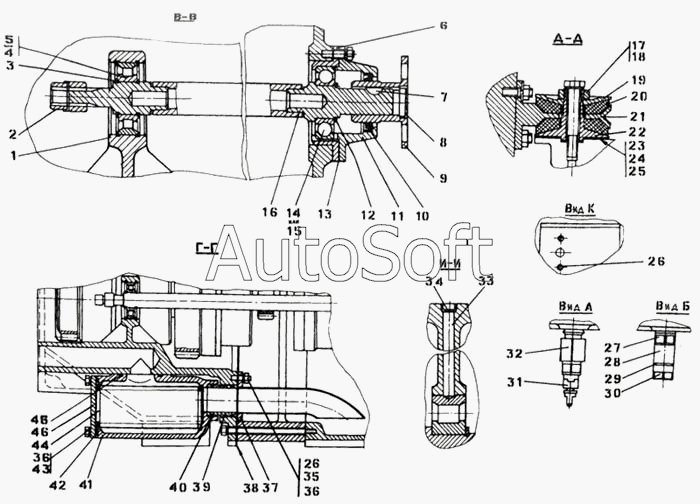

Каталог запасных частей к технике: Промтрактор Т-330 (2006). Коробка передач с механизмами реверса
1
2
3
4
5
6
6
7
8
9
10
11
11
12
13
13
14
15
16
17
17
18
18
19
19
19
20
21
21
22
22
23
24
25
26
26
26
26
27
27
27
28
29
30
30
30
31
31
31
32
32
32
33
34
34
34
35
35
36
36
36
37
38
38
39
40
41
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46-12-2-02-10-СП | 4***П | Коробка передач с механизмами реверса | |
| 46-12-2-02-20-СП | 4***П | Коробка передач с механизмами реверса | |
| 46-12-2-02-СП | 4***П | Коробка передач с механизмами реверса | |
| 1 | 5***6 | Кольцо С80 ГОСТ 13940-86 | |
| 2 | 4***П | Втулка | |
| 3 | 5***9 | Кольцо С35 ГОСТ 13940-86 | |
| 4 | 2***Г | Подшипник ГОСТ 8328-75 | |
| 5 | 2***М | Подшипник ГОСТ 8328-75 | |
| 6 | 2***0 | Стакан | |
| 6 | 2***0 | Стакан | |
| 7 | 3***0 | Шпонка 6х9 ГОСТ 24071-80 | |
| 8 | 4***5 | Дно | |
| 9 | 4***6 | Фланец | |
| 10 | 1***3 | Манжета ГОСТ 8752-79 | |
| 11 | 4***4 | Крышка | |
| 11 | 4***0 | Крышка | |
| 12 | 7***5 | Кольцо В35 ГОСТ 13940-86 | |
| 13 | 7***8 | Прокладка | |
| 13 | 7***0 | Прокладка | |
| 14 | 3***5 | Подшипник | |
| 15 | 3***5 | Подшипник | |
| 16 | 4***П | Вал | |
| 17 | 3***5 | Гайка | |
| 17 | 3***0 | Гайка | |
| 18 | 3***0 | Шайба 42.01.019 ГОСТ 11872-80 | |
| 18 | 3***0 | Шайба Н42.01.019 ГОСТ 11872-89 | |
| 19 | 4***2 | Прижим | |
| 19 | 4***0 | Прижим | |
| 19 | 4***0 | Прижим | |
| 20 | 7***1 | Амортизатор | |
| 21 | 4***1 | Кронштейн | |
| 21 | 4***0 | Кронштейн | |
| 22 | 4***3 | Упор | |
| 22 | 4***0 | Упор | |
| 23 | 2***4 | Прокладка | |
| 24 | 2***5 | Прокладка | |
| 25 | 2***6 | Прокладка | |
| 26 | 2***6 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.013 ГОСТ 22034-76 | |
| 26 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.019 ГОСТ 22034-76 | |
| 26 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.029 ГОСТ 22034-76 | |
| 27 | 7***3 | Штуцер | |
| 27 | 7***0 | Штуцер | |
| 27 | 7***0 | Штуцер | |
| 28 | 2***1 | Втулка | |
| 29 | 7***0 | Прокладка | |
| 30 | 7***8 | Штуцер | |
| 30 | 7***0 | Штуцер | |
| 30 | 7***0 | Штуцер | |
| 31 | М***0 | Датчик сигнализатора давления | |
| 31 | М***0 | Датчик сигнализатора давления | |
| 31 | М***0 | Датчик сигнализатора давления | |
| 32 | 4***П | Демпфер | |
| 32 | 4***П | Демпфер | |
| 32 | 4***П | Демпфер | |
| 33 | 2***9 | Стопор | |
| 34 | 3***0 | Заглушка | |
| 34 | 3***0 | Заглушка | |
| 34 | 3***0 | Заглушка | |
| 35 | Г***0 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | |
| 35 | Г***0 | Гайка М12х1,25-6Н.6.029 ГОСТ 5915-70 | |
| 36 | Ш***0 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 36 | Ш***0 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 37 | 4***П | Кронштейн | |
| 38 | 4***7 | Прокладка | |
| 38 | 4***0 | Прокладка | |
| 39 | 4***0 | Втулка | |
| 40 | 0***3 | Кольцо ГОСТ 9833-73 | |
| 41 | 4***8 | Заборник | |
| 42 | 1***3 | Кольцо ГОСТ 9833-73 | |
| 43 | Б***0 | Болт М12х1,25х25. 88.35 019 ГОСТ 7796-70 | |
| 43 | Б***0 | Болт М12х1,25х25.88.35. 029 ГОСТ 7796-70 | |
| 44 | 4***П | Фильтр | |
| 45 | 4***9 | Крышка | |
| 46 | 2***3 | Кольцо ГОСТ 9833-73 |
