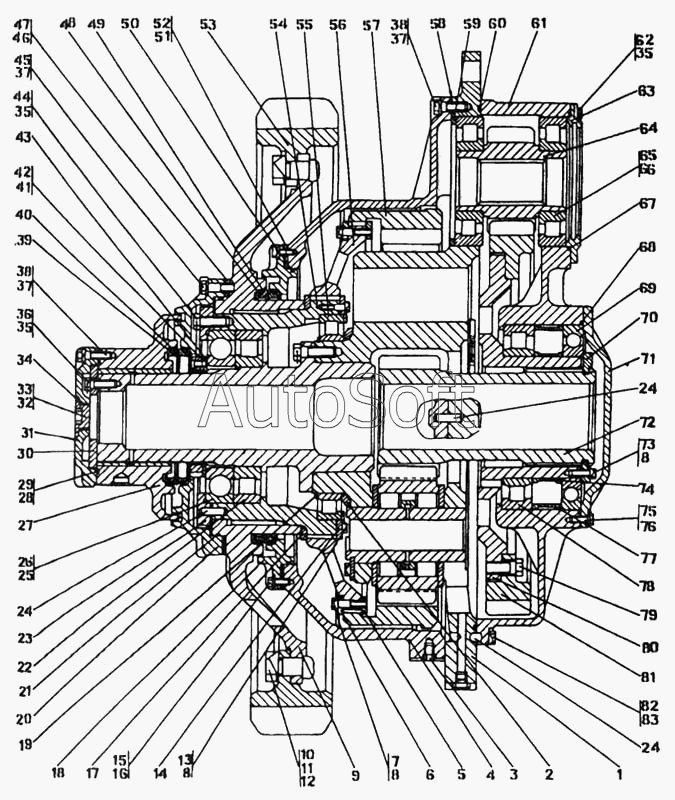

Каталог запасных частей к технике: Промтрактор Т-330 (2006). Передача бортовая
1
1
2
3
3
4
4
5
6
7
8
8
8
9
9
10
10
11
11
12
12
13
14
15
15
16
16
17
18
18
19
20
20
21
21
22
23
24
24
24
25
26
27
27
28
29
30
31
31
32
32
33
33
34
35
35
35
36
37
37
37
37
38
38
38
39
40
41
42
43
44
45
45
46
47
48
49
50
50
51
52
53
53
54
55
56
57
58
58
59
60
60
61
61
62
62
63
63
64
65
66
67
68
69
70
71
71
72
73
74
75
75
76
76
77
78
79
80
80
81
82
82
83
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46-19-6-20СП | 4***П | Передача бортовая | |
| 46-19-6СП | 4***П | Передача бортовая | |
| 1 | 4***П | Корпус | |
| 1 | 4***П | Корпус | |
| 2 | 4***8 | Кольцо | |
| 3 | 4***1 | Ввертыш | |
| 3 | 4***0 | Ввертыш | |
| 4 | 4***7 | Кожух | |
| 4 | 4***0 | Кожух | |
| 5 | 4***5 | Сектор | |
| 6 | 4***6 | Сектор | |
| 7 | 7***6 | Пластина стопорная | |
| 8 | 2***0 | Болт М12х1,25-6gх55.109.40Х019 ГОСТ 7795-70 | |
| 9 | 4***6 | Ступица | |
| 9 | 4***0 | Ступица | |
| 10 | 2***0 | Болт | |
| 10 | 2***3 | Болт | |
| 11 | 7***7 | Пластина стопорная | |
| 11 | 7***0 | Пластина стопорная | |
| 12 | 3***0 | Гайка М30х2.6Н.8.019 ГОСТ 5915-70 | |
| 12 | 3***0 | Гайка М30х2.6Н.8.029 ГОСТ 5915-70 | |
| 13 | 3***7 | Пластина стопорная | |
| 14 | 4***8 | Пластина | |
| 15 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 16 | Ш***0 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 16 | Ш***0 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 17 | 4***7 | Кольцо | |
| 18 | 4***1 | Лабиринт | |
| 18 | 4***0 | Лабиринт | |
| 19 | 7***5 | Кольцо | |
| 20 | 4***4 | Крышка | |
| 20 | 4***0 | Крышка | |
| 21 | 7***6 | Кольцо | |
| 21 | 7***0 | Кольцо | |
| 22 | П***5 | Подшипник 2236лм ГОСТ 8328-75 | |
| 23 | 4***8 | Кольцо | |
| 24 | 3***5 | Штифт | |
| 25 | П***6 | Подшипник 6236 | |
| 26 | П***5 | Подшипник 236Л ГОСТ 8338-75 | |
| 27 | 4***П | Корпус | |
| 27 | 4***П | Корпус | |
| 28 | 4***0 | Кольцо | |
| 29 | К***Т | Кольцо 200-210-46-2-3 ГОСТ 9833-73/ ГОСТ 18829-73/доп. замена на дет. поз. | |
| 30 | 4***6 | Шайба | |
| 31 | 4***8 | Крышка | |
| 31 | 4***0 | Крышка | |
| 32 | 7***0 | Пробка | |
| 32 | 7***0 | Пробка | |
| 33 | 3***9 | Пробка | |
| 33 | 3***0 | Пробка | |
| 34 | 0***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 35 | П***4 | Проволока 1,6-0-С ГОСТ 3282-74 | |
| 36 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 37 | Ш***0 | Шайба 16.0Т.65Г.019 ГОСТ 6402-70 | |
| 37 | Ш***0 | Шайба 16.0Т.65Г.0221 ГОСТ 6402-70 | |
| 38 | 2***0 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 38 | 2***0 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 39 | 4***8 | Кольцо | |
| 40 | 4***7 | Кольцо | |
| 41 | 7***9 | Гайка | |
| 42 | 3***0 | Винт | |
| 43 | 4***4 | Шайба | |
| 44 | 2***6 | Болт | |
| 45 | Б***7 | Болт М16х1,5-6gх60.88.35.029 ГОСТ 7795-70 | |
| 45 | Б***7 | Болт М1бх1,5-6gх60.88.35.019 ГОСТ 7795-70 | |
| 46 | 4***1 | Прокладка | |
| 47 | 4***8 | Прокладка | |
| 48 | 4***7 | Кольцо | |
| 49 | 4***6 | Кольцо | |
| 50 | 4***3 | Кольцо | |
| 50 | 4***0 | Кольцо | |
| 51 | 4***1 | Прокладка | |
| 52 | 4***9 | Прокладка | |
| 53 | 4***8 | Колесо ведущее | |
| 53 | 4***0 | Колесо ведущее | |
| 54 | 4***4 | Ступица | |
| 55 | П***5 | Подшипник 1032956М ГОСТ 8328-75 | |
| 56 | 4***2 | Муфта | |
| 57 | 4***1 | Шестерня | |
| 58 | 7***3 | Прокладка | |
| 58 | 7***0 | Прокладка | |
| 59 | 4***3 | Втулка | |
| 60 | 4***4 | Кольцо | |
| 60 | 4***0 | Кольцо | |
| 61 | 4***1 | Корпус | |
| 61 | 4***0 | Корпус | |
| 62 | 2***2 | Болт | |
| 62 | 2***0 | Болт | |
| 63 | 4***9 | Крышка | |
| 63 | 4***0 | Крышка | |
| 64 | 4***5 | Шестерня | |
| 65 | П***5 | Подшипник 42322ЛМ ГОСТ 8328-75 | |
| 66 | П***2 | Подшипник №У 322 | |
| 67 | К***Т | Кольцо 255-265-58-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 68 | К***Т | Кольцо 345-355-58-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 69 | П***5 | Подшипник 7000144Л ГОСТ 8338-75 | |
| 70 | 4***0 | Полукольцо | |
| 71 | 4***7 | Крышка | |
| 71 | 4***0 | Крышка | |
| 72 | 4***2 | Шестерня | |
| 73 | 7***3 | Пластина стопорная | |
| 74 | 4***1 | Втулка | |
| 75 | 7***3 | Пластина стопорная | |
| 75 | 7***0 | Пластина стопорная | |
| 76 | Б***- | Болт М12х1,25-6gх30.88.35.019 ГОСТ 7796-70 | |
| 76 | Б***- | Болт М12х1,25-6gх30.88.35.019 ГОСТ 7796-70 | |
| 77 | 4***2 | Втулка | |
| 78 | П***5 | Подшипник 32144М ГОСТ 8328-75 | |
| 79 | 2***9 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 | |
| 80 | 4***1 | Ступица | |
| 80 | 4***0 | Ступица | |
| 81 | 4***9 | Шестерня | |
| 82 | 7***2 | Пластина стопорная | |
| 82 | 7***0 | Пластина стопорная | |
| 83 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 83 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 |
