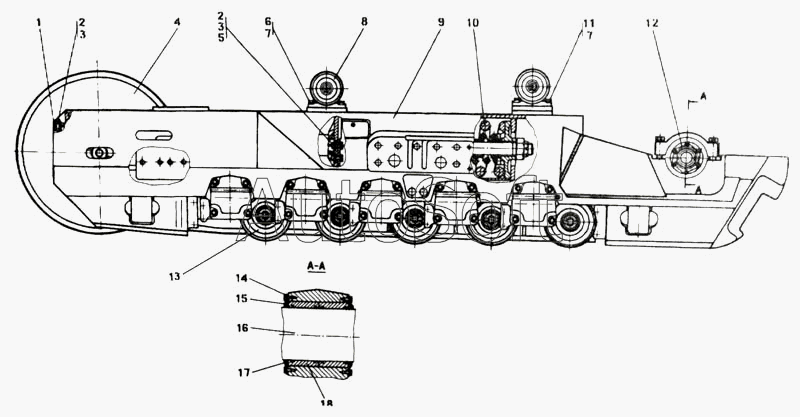

Каталог запасных частей к технике: Промтрактор Т-330 (2006). Тележка
1
1
2
2
2
3
3
3
4
4
4
4
4
4
5
5
6
6
7
7
7
7
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
12
13
13
13
13
13
13
14
14
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46-21-10-10-СП | 4***П | Тележка (правая) | |
| 46-21-10-20-СП | 4***П | Тележка (правая) | |
| 46-21-10-СП | 4***П | Тележка (правая) | |
| 46-21-9-10-СП | 4***П | Тележка (левая) | |
| 46-21-9-20-СП | 4***П | Тележка (левая) | |
| 46-21-9-СП | 4***П | Тележка (левая) | |
| 1 | 3***5 | Гайка М20х1,5-6Н.8.019 ГОСТ 2528-73 | |
| 1 | 3***0 | Гайка М20х1,5-6Н.8.029 ГОСТ 2528-73 | |
| 2 | 2***5 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 3 | Ш***0 | Шайба 20.0Т.65Г.019 ГОСТ 6402-70 | |
| 3 | Ш***0 | Шайба 20.0Т.65Г.0221 ГОСТ 6402-70 | |
| 4 | 4***П | Колесо натяжное (левое) | |
| 4 | 4***П | Колесо натяжное (левое) | |
| 4 | 4***П | Колесо натяжное (левое) | |
| 4 | 4***П | Колесо натяжное (правое) | |
| 4 | 4***П | Колесо натяжное (правое) | |
| 4 | 4***П | Колесо натяжное (правое) | |
| 5 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 6 | 2***0 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 7 | 7***3 | Пластина стопорная | |
| 7 | 7***0 | Пластина стопорная | |
| 7 | 7***0 | Пластина стопорная | |
| 8 | 4***П | Каток поддерживающий | |
| 8 | 4***П | Каток поддерживающий | |
| 8 | 4***П | Каток поддерживающий | |
| 9 | 4***П | Рама тележки (правая) | |
| 9 | 4***П | Рама тележки (правая) | |
| 9 | 4***П | Рама тележки (правая) | |
| 9 | 4***П | Рама тележки (левая) | |
| 9 | 4***П | Рама тележки (левая) | |
| 9 | 4***П | Рама тележки (левая) | |
| 10 | 4***П | Механизм натяжения и сдавания (правый) | |
| 10 | 4***П | Механизм натяжения и сдавания (правый) | |
| 10 | 4***П | Механизм натяжения и сдавания (левый) | |
| 10 | 4***П | Механизм натяжения и сдавания (левый) | |
| 10 | 4***П | Механизм натяжения и сдавания (левый) | |
| 10 | 4***П | Механизм натяжения и сдавания (правый) | |
| 11 | 2***0 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 | |
| 11 | 2***0 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 | |
| 12 | П***7 | Проволока КС-1,6 ГОСТ 792-67 | |
| 13 | 4***П | Подвеска (правая) | |
| 13 | 4***П | Подвеска (правая) | |
| 13 | 4***П | Подвеска (правая) | |
| 13 | 4***П | Подвеска (левая) | |
| 13 | 4***П | Подвеска (левая) | |
| 13 | 4***П | Подвеска (левая) | |
| 14 | 2***0 | Болт | |
| 14 | 2***0 | Болт | |
| 15 | 4***3 | Крышка | |
| 15 | 4***0 | Крышка | |
| 15 | 4***0 | Крышка | |
| 16 | 4***2 | Ось | |
| 17 | 7***0 | Кольцо 135х6,5х7-1в | |
| 18 | 4***П | Втулка |
