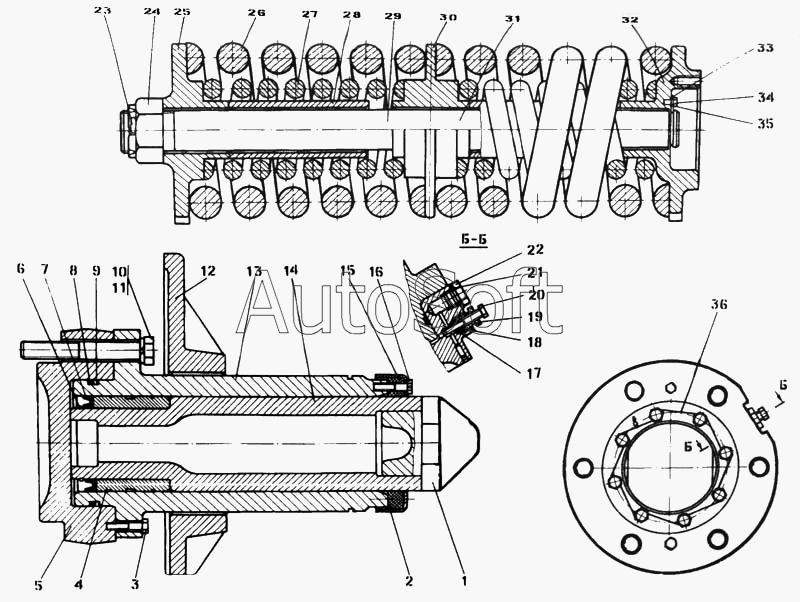

Каталог запасных частей к технике: Промтрактор Т-330 (2006). Механизм натяжения и сдавливания
22
25
25
25
24
24
23
23
23
22
22
26
21
20
20
20
19
19
19
18
17
17
31
36
35
35
35
34
34
33
33
33
32
16
30
30
29
29
29
28
28
27
27
26
3
3
2
2
2
1
1
4
10
16
15
13
13
13
12
12
11
11
10
9
9
8
7
6
5
5
5
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-21-124 | 4***4 | Гайка | |
| 403-21-125 | 4***5 | Кольцо стопорное | |
| 46-21-454-10-СП | 4***П | Механизм натяжения и сдавания | |
| 46-21-454-20-СП | 4***П | Механизм натяжения и сдавания | |
| 46-21-454-СП | 4***П | Механизм натяжения и сдавания | |
| 46-21-455-10-СП | 4***П | Механизм натяжения и сдавания | |
| 46-21-455-20-СП | 4***П | Механизм натяжения и сдавания | |
| 46-21-455-СП | 4***П | Механизм натяжения и сдавания (левый) | |
| 46-21-456-10-СП | 4***П | Механизм натяжения | |
| 46-21-456-20-СП | 4***П | Механизм натяжения | |
| 46-21-456-СП | 4***П | Механизм натяжения | |
| 700-58-2080 | 7***0 | Кольцо | |
| КН 70х95-2 ГОСТ 22704-74 | К***4 | КН 70х95-2 ГОСТ 22704-74 | |
| КО 70х95-2 ГОСТ 22704-74 | К***4 | КО 70х95-2 ГОСТ 22704-74 | |
| М70х95-2* ГОСТ 22704-74 | М***4 | М70х95-2* ГОСТ 22704-74 | |
| 1 | 4***7 | Упор | |
| 1 | 4***0 | Упор | |
| 2 | 2***9 | Крышка | |
| 2 | 2***0 | Крышка | |
| 2 | 2***0 | Крышка | |
| 3 | Б***0 | Болт М8-6gх35. 88.35. 029 ГОСТ 7796-70 | |
| 3 | Б***0 | Болт М8-6gх35.88.35.019 ГОСТ 7796-70 | |
| 4 | 4***П | Втулка | |
| 5 | 4***П | Крышка | |
| 5 | 4***П | Крышка | |
| 5 | 4***П | Механизм сдавания | |
| 5 | 4***П | Механизм сдавания | |
| 5 | 4***П | Механизм сдавания | |
| 6 | 4***6 | Кольцо | |
| 7 | 4***8 | Манжета | |
| 8 | 1***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 9 | 7***0 | Шайба | |
| 9 | 7***0 | Шайба | |
| 10 | 2***0 | Болт М24х2-6gх110.109.40Х019 ГОСТ 7795-70 | |
| 10 | 2***0 | Болт М24х2-6gх110.109.40Х029 ГОСТ 7795-70 | |
| 11 | Ш***0 | Шайба 24Т.65Г.019 ГОСТ 6402-70 | |
| 11 | Ш***0 | Шайоа 24Т.65Г.0221 ГОСТ 6402-70 | |
| 12 | 4***6 | Крышка | |
| 12 | 4***0 | Крышка | |
| 13 | 4***П | Цилиндр | |
| 13 | 4***П | Цилиндр | |
| 13 | 4***3 | Шток | |
| 15 | 7***6 | Сальник | |
| 16 | 2***0 | Болт | |
| 16 | 2***0 | Болт | |
| 17 | 5***2 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 17 | 5***0 | Кольцо СТ 13-5-7,5 | |
| 18 | 4***8 | Обойма | |
| 19 | 4***7 | Пробка | |
| 19 | 4***0 | Пробка | |
| 19 | 4***0 | Пробка | |
| 20 | 4***6 | Игла | |
| 20 | 4***0 | Игла | |
| 20 | 4***0 | Игла | |
| 21 | 7***1 | Прокладка | |
| 22 | 3***5 | Пробка | |
| 22 | 3***0 | Пробка | |
| 22 | 3***0 | Пробка | |
| 23 | 4***3 | Стопор | |
| 23 | 4***0 | Стопор | |
| 23 | 4***0 | Стопор | |
| 24 | 7***6 | Гайка | |
| 24 | 7***0 | Гайка | |
| 25 | 4***3 | Фланец | |
| 25 | 4***0 | Фланец | |
| 25 | 4***0 | Фланец | |
| 26 | 7***2 | Пружина | |
| 26 | 7***0 | Пружина | |
| 27 | 7***3 | Пружина | |
| 27 | 7***0 | Пружина | |
| 28 | 4***2 | Труба | |
| 28 | 4***0 | Труба | |
| 29 | 4***П | Фланец | |
| 29 | 4***П | Фланец | |
| 29 | 4***П | Фланец | |
| 30 | 4***3 | Фланец | |
| 30 | 4***0 | Фланец | |
| 31 | 4***1 | Стержень | |
| 32 | 4***0 | Фланец | |
| 33 | 4***5 | Планка | |
| 33 | 4***0 | Планка | |
| 33 | 4***0 | Планка | |
| 34 | Б***0 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 34 | Б***0 | Болт М8-6gх20.58.029 ГОСТ 7796-70 | |
| 35 | 7***9 | Пластина стопорная | |
| 35 | 7***0 | Пластина стопорная | |
| 35 | 7***0 | Пластина стопорная | |
| 36 | П***7 | Проволока КС-1,6 ГОСТ 792-67 |
