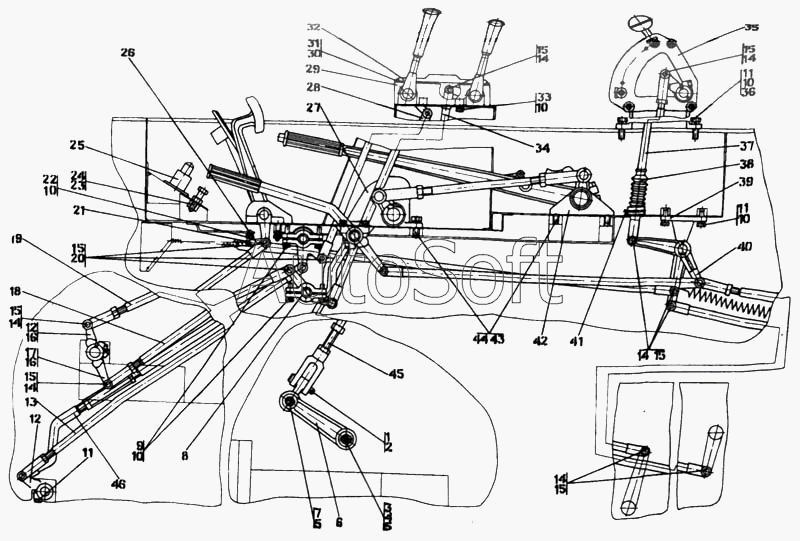

Каталог запасных частей к технике: Промтрактор Т-330 (2006). Управление трактором
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
8
9
9
10
10
10
10
10
10
11
11
11
11
12
12
12
12
12
12
12
13
13
13
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
25
26
26
26
27
27
27
28
28
29
29
29
30
30
31
31
32
32
33
33
34
34
35
35
35
36
36
37
37
38
39
40
40
41
42
42
43
43
44
44
45
45
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46-13-4-10-СП | 4***П | Управление трактором | |
| 46-13-4-20-СП | 4***П | Управление трактором | |
| 46-13-4-СП | 4***П | Управление трактором | |
| 1 | Ш***9 | Шплинт 4х25.019 ГОСТ 397-79 | |
| 1 | Ш***9 | Шплинт 4х25.0221 ГОСТ 397-79 | |
| 2 | 4***0 | Ось 6-16b 12х50.45.2.43 Ц9хр ГОСТ 9650-80 | |
| 2 | 4***0 | Ось 6-16b 12х50.45.2.42...52 Кд 9хр | |
| 3 | 3***0 | Гайка М16х1,5-6Н.05.019 ГОСТ 5935-73 | |
| 3 | 3***0 | Гайка М16х1,5.6Н.05.029 ГОСТ 5935-79 | |
| 4 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 5 | Ш***9 | Шплинт 3,2х25.019 ГОСТ 397-79 | |
| 5 | Ш***9 | Шплинт 3,2х25.029 ГОСТ 397-79 | |
| 6 | 4***4 | Рычаг | |
| 6 | 4***0 | Рычаг | |
| 7 | 2***2 | Палец шаровой 25/1 | |
| 8 | 4***1 | Зажим | |
| 8 | 4***0 | Зажим | |
| 8 | 4***0 | Зажим | |
| 9 | Б***0 | Болт М8-6gх40.58.019 ГОСТ 7795-70 | |
| 9 | Б***0 | Болт М8-6gх40.58.029 ГОСТ 7795-70 | |
| 10 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 10 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 11 | Б***0 | Болт М8-6gх30. 30.88.35.029 ГОСТ 7796-70 | |
| 11 | Б***0 | Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 | |
| 12 | 4***0 | Рычаг | |
| 12 | 4***1 | Рычаг | |
| 12 | 4***0 | Рычаг | |
| 12 | 4***0 | Рычаг | |
| 12 | 4***2 | Рычаг | |
| 12 | 4***0 | Рычаг | |
| 13 | 4***П | Тяга | |
| 13 | 4***П | Тяга | |
| 13 | 4***П | Тяга | |
| 14 | 4***0 | Ось 6-10f 9х32.45.2.43...53 хим. окс. прм. ГОСТ 9650-8 | |
| 14 | 4***0 | Ось 6-10f 9х32.45.2.43...53 нитрит титана 3...6 мкм ГОСТ 9650-80 | |
| 15 | Ш***9 | Шплинт 3,2х18.029 ГОСТ 397-79 | |
| 15 | Ш***9 | Шплинт 3,2х18.019 ГОСТ 397-79 | |
| 16 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 17 | 4***5 | Рычаг | |
| 17 | 4***1 | Рычаг | |
| 17 | 4***0 | Рычаг | |
| 17 | 4***0 | Рычаг | |
| 18 | 4***П | Тяга | |
| 18 | 4***П | Тяга | |
| 18 | 4***П | Тяга | |
| 18 | 4***П | Тяга | |
| 19 | 4***П | Тяга | |
| 19 | 4***П | Тяга | |
| 19 | 4***П | Тяга | |
| 20 | 4***5 | Ось 6-10f 9х36.45.2.43...53 Хим. окс. прм. ГОСТ 9650-80 | |
| 20 | 4***0 | Ось 6-10f 9х36.45.2.43...53 Кд 9хр ГОСТ 9550-80 | |
| 21 | 7***1 | Пружина | |
| 21 | 7***0 | Пружина | |
| 22 | Г***0 | Гайка М8.7Н.6. 029 ГОСТ 5915-70 | |
| 22 | Г***0 | Гайка М8.7Н.6.019 ГОСТ 5915-70 | |
| 23 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 23 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 24 | Б***7 | Болт М12х1,25-6gх40.40.88.35.019 ГОСТ 7796-70 | |
| 24 | Б***7 | Болт М12х1,25-6gх40.40.88.35.029 ГОСТ 7796-70 | |
| 25 | 4***П | Упор | |
| 25 | 4***П | Упор | |
| 25 | 4***П | Упор | |
| 26 | 4***4 | Ухо | |
| 26 | 4***0 | Ухо | |
| 26 | 4***0 | Ухо | |
| 27 | 4***П | Корпус | |
| 27 | 4***П | Корпус | |
| 27 | 4***П | Корпус | |
| 28 | 4***П | Тяга | |
| 28 | 4***П | Тяга | |
| 29 | 4***П | Корпус | |
| 29 | 4***П | Корпус | |
| 29 | 4***П | Корпус | |
| 30 | Ш***0 | Шайба 6Т.65Г.019 ГОСТ 6402-70 | |
| 30 | Ш***0 | Шайба 6Т.65Г.0221 ГОСТ 6402-70 | |
| 31 | В***0 | Винт В.М6-6gх12. 58.019 ГОСТ 17473-80 | |
| 31 | В***0 | Винт В.М6-6gх12.58.029 ГОСТ 17473-80 | |
| 32 | 4***7 | Крышка | |
| 32 | 4***0 | Крышка | |
| 33 | Б***0 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 33 | Б***0 | Болт М8-6gх20.58.029 ГОСТ 7796-70 | |
| 34 | 4***П | Тяга | |
| 34 | 4***П | Тяга | |
| 35 | 4***П | Акселератор | |
| 35 | 4***П | Акселератор | |
| 35 | 4***П | Акселератор | |
| 36 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 36 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 37 | 4***П | Тяга | |
| 37 | 4***П | Тяга | |
| 38 | 7***2 | Чехол | |
| 39 | 4***П | Корпус | |
| 40 | 4***П | Рычаг | |
| 40 | 4***П | Рычаг | |
| 41 | П***7 | Проволока КС1 ГОСТ 792-67 | |
| 42 | 4***П | Тормоз стояночный | |
| 42 | 4***П | Тормоз стояночный | |
| 43 | Б***0 | Болт М12х1,25-6gх30.58.019 ГОСТ 7796-70 | |
| 43 | Б***0 | Болт М12х1,25-6gх30.58.029 ГОСТ 7796-70 | |
| 44 | Ш***0 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 44 | Ш***0 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 45 | 4***П | Тяга | |
| 45 | 4***П | Тяга | |
| 45 | 4***П | Тяга | |
| 45 | 4***П | Тяга | |
| 46 | 4***П | Тяга | |
| 47 | 4***П | Тяга |
