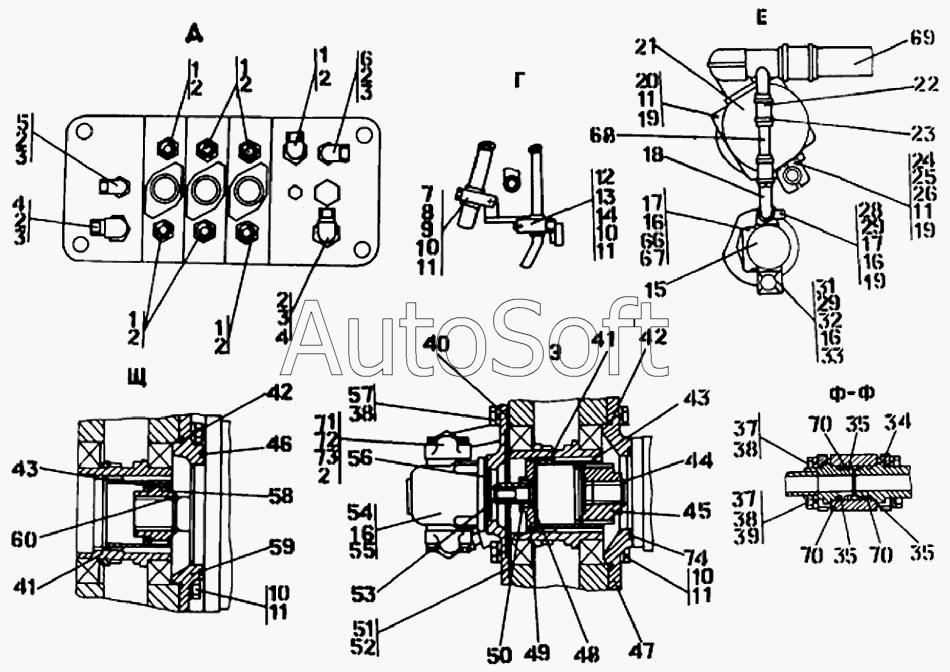

Каталог запасных частей к технике: Промтрактор Т-25.01Я (2006). Установка гидросистемы (4)
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
4
4
4
5
5
6
6
7
7
8
8
9
10
10
10
10
11
11
11
11
11
11
12
12
13
13
14
15
15
15
15
16
16
16
16
17
17
19
19
19
19
19
20
20
21
21
21
21
22
22
23
24
24
26
28
28
29
29
31
31
32
32
33
34
34
35
35
35
37
37
37
38
38
38
39
39
40
40
41
41
42
42
43
43
44
45
46
47
47
48
49
50
51
51
52
53
54
55
55
55
55
55
55
57
58
59
59
60
66
66
67
68
68
69
69
70
70
70
71
71
72
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Штуцер ввертной | |
| 1 | 5***0 | Штуцер ввертной | |
| 2 | К***7 | Кольцо 018-022-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 3 | Н***2 | Контргайка | |
| 3 | Н***1 | Контргайка | |
| 4 | 3***П | Угольник | |
| 4 | 3***П | Угольник | |
| 5 | 5***7 | Угольник ввертной | |
| 5 | 5***0 | Угольник ввертной | |
| 6 | 3***3 | Угольник ввертной | |
| 6 | 3***0 | Угольник ввертной | |
| 7 | 2***0 | Скоба | |
| 7 | 2***0 | Скоба | |
| 8 | 2***1 | Планка | |
| 8 | 2***0 | Планка | |
| 9 | 4***4 | Втулка | |
| 10 | Б***0 | Болт М16х1,5-6gх35 ГОСТ 7796-70 | |
| 11 | Ш***0 | Шайба 16.ОТ ГОСТ 6402-70 | |
| 12 | 2***0 | Скоба | |
| 12 | 2***0 | Скоба | |
| 13 | 2***1 | Планка | |
| 13 | 2***0 | Планка | |
| 14 | 4***5 | Втулка | |
| 15 | Н***7 | Насос НШ50-3Т ТУ 4791-001-07504519-97 | |
| 15 | Н***- | Насос ТУ 4791-001-07504519-97 | |
| 15 | Н***3 | Насос ОСТ 23.1.92-88 | |
| 15 | Н***Т | Насос ОСТ 23.1.92-88 | |
| 16 | Ш***0 | Шайба 10.ОТ ГОСТ 6402-70 | |
| 17 | Б***0 | Болт М10-6gх30 ГОСТ 7796-70 | |
| 19 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 19 | К***7 | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | 2***5 | Болт М16х1,5-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М16х1,5-6gх55.109.40Х029 ГОСТ 7796-70 | |
| 21 | Н***8 | Насос НШ250-4 ОСТ 23.1.92-88 | |
| 21 | Н***8 | Насос НШ250-4Т ОСТ 23.1.92-88 | |
| 21 | Н***7 | Насос НШ250А-4Т ТУ 4791-001-07504519-97 | |
| 21 | Н***4 | Насос ТУ 4791-001-07504519-97 | |
| 22 | 4***1 | Рукав | |
| 22 | 4***0 | Рукав | |
| 23 | Х***. | Хомут стяжной червячный 1055-2-У-01 ПО4.435.001ТУ | |
| 24 | 4***0 | Фланец | |
| 24 | 4***0 | Фланец | |
| 26 | 4***5 | Шайба защитная | |
| 28 | 2***П | Трубопровод | |
| 28 | 2***П | Трубопровод | |
| 29 | Б***0 | Болт М10-6gх70 ГОСТ 7795-70 | |
| 31 | 2***3 | Фланец | |
| 31 | 2***0 | Фланец | |
| 32 | 2***0 | Болт М10-6gх40 | |
| 32 | 2***0 | Болт М10-6gх40 | |
| 33 | К***7 | Кольцо 039-045-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 34 | 2***3 | Фланец | |
| 34 | 2***0 | Фланец | |
| 35 | 4***8 | Кольцо защитное | |
| 36 | 4***9 | Прокладка | |
| 36 | 4***0 | Прокладка | |
| 37 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 37 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 38 | Ш***0 | Шайба 12.ОТ ГОСТ 6402-70 | |
| 39 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 39 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 40 | 4***3 | Прокладка | |
| 40 | 4***0 | Прокладка | |
| 41 | 2***4 | Муфта | |
| 42 | К***7 | Кольцо 175-180-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 43 | 7***3 | Кольцо С65 ГОСТ 13941-86 | |
| 44 | 7***2 | Кольцо С25 ГОСТ 13940-86 | |
| 45 | 2***4 | Муфта | |
| 46 | К***7 | Кольцо 135-145-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 47 | 2***5 | Фланец | |
| 47 | 2***0 | Фланец | |
| 48 | 5***5 | Кольцо С26 ГОСТ 13941-86 | |
| 49 | 4***8 | Муфта | |
| 50 | 4***9 | Муфта | |
| 51 | 4***3 | Фланец | |
| 51 | 4***0 | Фланец | |
| 52 | 3***5 | Штифт | |
| 53 | 5***5 | Кольцо С16 ГОСТ 13940-86 | |
| 54 | Б***0 | Болт М8-6gх30 ГОСТ 7796-70 | |
| 55 | 1***Л | Насос ОСТ 23.1.92-88 | |
| 55 | 1***Т | Насос ОСТ 23.1.92-88 | |
| 55 | Н***8 | Насос 10Б-3Л ОСТ 23.1.92-88 | |
| 55 | Н***8 | Насос 10Б-3ЛТОСТ 23.1.92-88 | |
| 55 | Н***7 | Насос НШ10-3ЛТ ТУ 4791-001-07504519-97 | |
| 55 | Н***Л | Насос ТУ 4791-001-07504519-97 | |
| 57 | Б***0 | Болт М12-6х35 ГОСТ 7796-70 | |
| 58 | 2***3 | Муфта | |
| 59 | 4***1 | Фланец | |
| 59 | 4***0 | Фланец | |
| 60 | 7***3 | Кольцо С42 ГОСТ 13940-86 | |
| 66 | 2***0 | Шпилька | |
| 66 | 2***0 | Шпилька | |
| 67 | Г***0 | Гайка М10-7Н ГОСТ 5915-70 | |
| 68 | 2***6 | Труба | |
| 68 | 2***0 | Труба | |
| 69 | 2***0 | Труба | |
| 69 | 2***0 | Труба | |
| 70 | К***7 | Кольцо 032-038-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 71 | 4***6 | Штуцер | |
| 71 | 4***0 | Штуцер | |
| 72 | 4***7 | Фланец | |
| 72 | 4***0 | Фланец | |
| 73 | К***- | Кольцо К020-025-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 74 | К***7 | Кольцо 088-095-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 |
