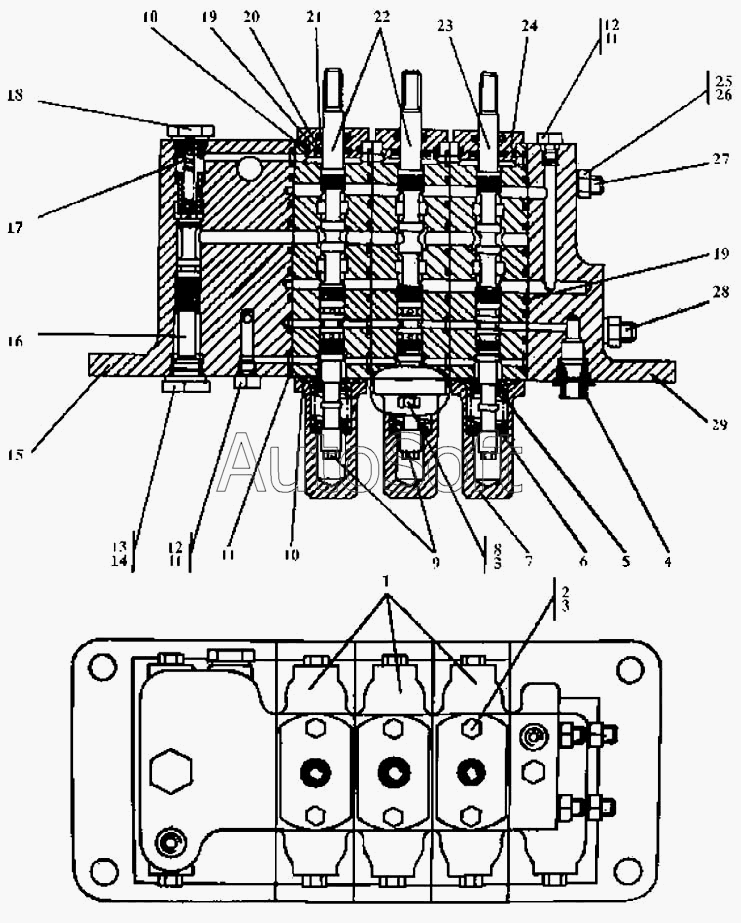

Каталог запасных частей к технике: Промтрактор Т-25.01Я (2006). Распределитель секционный 3501-26-63СП
1
1
2
3
3
4
5
6
7
8
9
10
10
11
11
11
12
12
12
13
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
25
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-26-63-20СП | 3***П | Распределитель секционный | |
| 3501-26-63СП | 3***П | Распределитель секционный | |
| 1 | 3***9 | Корпус | |
| 1 | 3***0 | Корпус | |
| 2 | Б***0 | Болт М8х20 ГОСТ 7796-70 | |
| 3 | Ш***0 | Шайба 8Т.65Г ГОСТ 6402-70 | |
| 4 | 4***7 | Заглушка | |
| 5 | 3***7 | Пружина | |
| 6 | 3***2 | Тарелка | |
| 7 | 3***0 | Крышка | |
| 8 | Б***0 | Болт М8х30 ГОСТ 7796-70 | |
| 9 | 3***8 | Пробка КГ 1/8" 20.089 ТУ 23.1.506-91 | |
| 10 | К***7 | Кольцо 032-038-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 11 | К***7 | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38 005 204-84 | |
| 12 | 3***5 | Пробка | |
| 12 | 3***0 | Пробка | |
| 13 | 3***5 | Пробка | |
| 13 | 3***0 | Пробка | |
| 14 | К***7 | Кольцо 018-022-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 15 | 3***0 | Корпус | |
| 15 | 3***0 | Корпус | |
| 16 | 3***6 | Золотник | |
| 17 | 3***9 | Пружина | |
| 18 | 3***1 | Пробка | |
| 18 | 3***0 | Пробка | |
| 19 | К***7 | Кольцо 016-020-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | 3***9 | Кольцо | |
| 21 | К***7 | Кольцо 014-018-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 22 | 3***5 | Золотник | |
| 23 | 3***7 | Золотник | |
| 24 | 3***8 | Крышка | |
| 25 | 3***1 | Гайка М12х1,25-6Н6.019 ГОСТ 15521-70 | |
| 25 | 3***0 | Гайка М12х1,25-6Н.6.029 ГОСТ 15521-70 | |
| 26 | Ш***0 | Шайба 12 ОТ.65Г ГОСТ 6402-70 | |
| 27 | 3***3 | Шпилька | |
| 27 | 3***0 | Шпилька | |
| 28 | 3***1 | Шпилька | |
| 28 | 3***0 | Шпилька | |
| 29 | 3***8 | Корпус | |
| 29 | 3***0 | Корпус |
