Каталог запасных частей к технике: Промтрактор Т-25.01Я (2006). Гидротрансформатор
1
2
2
3
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
26
26
26
27
27
27
28
29
29
30
31
32
33
33
34
34
35
36
36
37
37
38
39
40
41
42
42
43
44
45
46
46
47
48
49
49
50
51
52
53
54
55
56
56
57
58
59
60
61
61
62
62
63
63
65
66
67
67
68
69
69
70
70
71
71
71
72
72
72
80
80
81
82
84
85
86
87
88

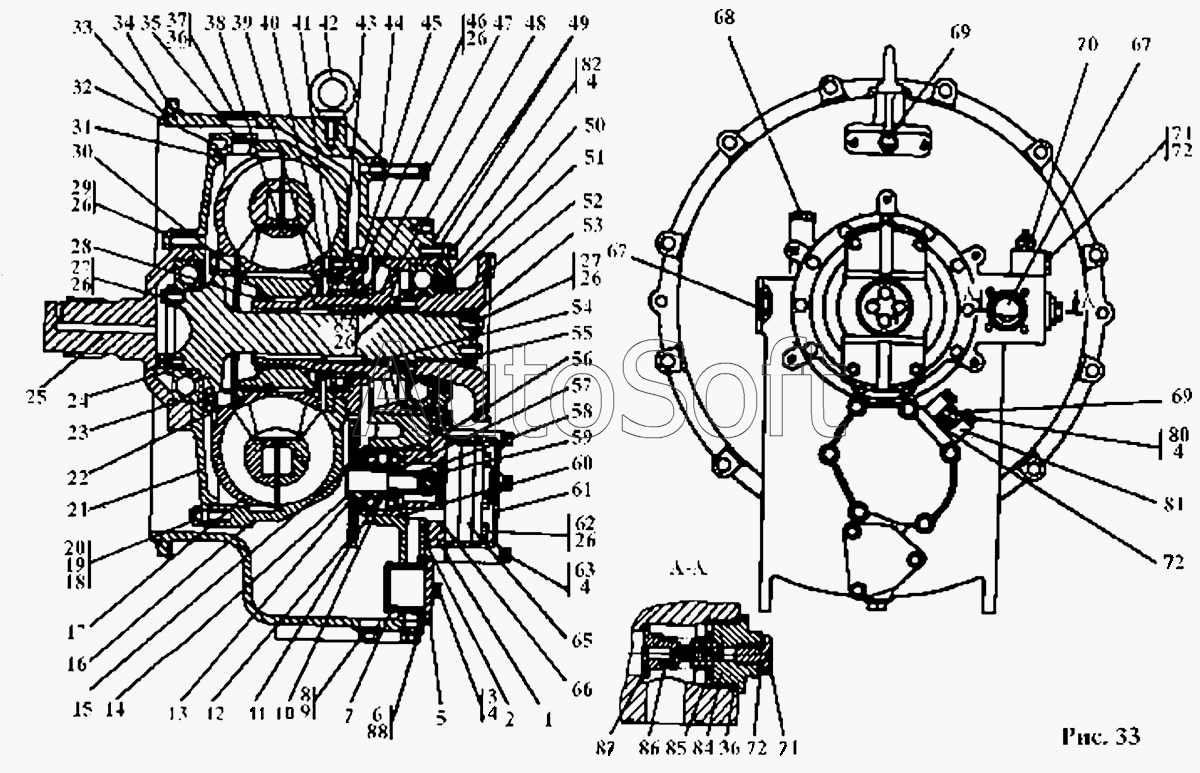

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-14-11-20СП | 2***П | Гидротрансформатор | |
| 2501-14-11СП | 2***П | Гидротрансформатор | |
| 1 | 2***6 | Стакан (476719267303) | |
| 2 | 4***1 | Прокладка | |
| 2 | 4***0 | Прокладка | |
| 3 | Б***0 | Болт М12х30 ГОСТ 7796-70 | |
| 4 | Ш***0 | Шайба 12.ОТ.65Г ГОСТ 6402-70 | |
| 5 | 2***8 | Крышка (476719267303) | |
| 6 | 0***1 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-80 | |
| 7 | 2***П | Фильтр (476719267303) | |
| 8 | 3***5 | Пробка | |
| 8 | 3***0 | Пробка | |
| 9 | К***/ | Кольцо 016-020-25-51-1668 ГОСТ 18829-73/ТУ 38.005.204-80 | |
| 10 | 2***4 | Валик (476719267303) | |
| 11 | 2***5 | Подшипник | |
| 12 | 2***5 | Шестерня (476719267303) | |
| 13 | 3***0 | Шпонка 6х9 ГОСТ 24071-80 | |
| 14 | 5***4 | Кольцо С40 ГОСТ 13940-86 | |
| 15 | 5***6 | Кольцо С80 ГОСТ 13941-86 | |
| 16 | 4***6 | Колесо насосное | |
| 17 | 2***П | Колесо турбинное | |
| 18 | 3***0 | Гайка М16х1,5-6Н.12.40Х019 ГОСТ 15521-70 | |
| 18 | 3***0 | Гайка М16х1,5-6Н.12.40Х029 ГОСТ 15521-70 | |
| 19 | 7***8 | Пластина стопорная | |
| 20 | 7***5 | Шпилька | |
| 21 | 2***П | Фланец (476719267303) | |
| 22 | 2***П | Муфта | |
| 23 | 1***5 | Подшипник | |
| 24 | 2***1 | Крышка (476719267303) | |
| 25 | 2***7 | Муфта | |
| 26 | П***4 | Проволока 1,6-0-С ГОСТ 3282-74 | |
| 27 | 2***9 | Болт 3М12-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 27 | 2***0 | Болт 3М12х30 ГОСТ 7796-70 | |
| 28 | 5***5 | Кольцо С90 ГОСТ 13940-86 | |
| 29 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 29 | 2***0 | Болт 3М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 30 | 5***5 | Кольцо С155 ГОСТ 13940-86 | |
| 31 | 4***3 | Кольцо ГОСТ 18829-73 | |
| 32 | 3***5 | Штифт | |
| 33 | 4***5 | Кольцо | |
| 33 | 4***0 | Кольцо | |
| 34 | 2***0 | Корпус | |
| 34 | 2***0 | Корпус | |
| 35 | 2***8 | Пробка | |
| 36 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-80 | |
| 37 | 7***0 | Пробка | |
| 37 | 7***0 | Пробка | |
| 38 | 2***6 | Колесо реактора | |
| 39 | 2***4 | Кольцо | |
| 40 | 7***6 | Кольцо С105 ГОСТ 13940-86 | |
| 41 | 2***0 | Крышка (476719267303) | |
| 42 | 2***0 | Рым-болт М16.019 ГОСТ 4751-73 | |
| 42 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 43 | 6***1 | Подшипник ГОСТ 8228-75 | |
| 44 | 4***П | Штуцер | |
| 45 | 2***4 | Шестерня (476719267303) | |
| 46 | 2***9 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 46 | 2***0 | Болт 3М12-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 47 | 2***3 | Кольцо уплотнительное | |
| 48 | 2***П | Ось реактора (476719267303) | |
| 49 | 7***5 | Прокладка | |
| 49 | 7***5 | Прокладка | |
| 50 | 2***8 | Крышка (476719267303) | |
| 51 | М***3 | Манжета 2.2-125х155-3 ГОСТ 8752-79/ОСТ 38.05.146-78 | |
| 52 | 2***П | Фланец (476719267303) | |
| 53 | 2***9 | Крышка (476719267303) | |
| 54 | 4***5 | Кольцо уплотнительное | |
| 55 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-80 | |
| 56 | 4***2 | Прокладка | |
| 56 | 4***0 | Прокладка | |
| 57 | 5***0 | Кольцо С28 ГОСТ 13940-86 (476719267303) | |
| 58 | 2***5 | Муфта (476719267303) | |
| 59 | 5***0 | Кольцо С16 ГОСТ 13941-86 | |
| 60 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-80 | |
| 61 | 4***7 | Крышка | |
| 61 | 4***0 | Крышка | |
| 62 | 2***9 | Болт 3М12-6gх65.109.40Х.019 ГОСТ 7796-70 | |
| 62 | 2***0 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 | |
| 63 | 2***2 | Болт 3М12х130 ГОСТ 7796-70 | |
| 63 | 2***0 | Болт 3М12х130 ГОСТ 7796-70 | |
| 65 | Н***0 | Насос ТУ 23.1.18-87 | |
| 66 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 67 | 4***6 | Пробка | |
| 68 | 7***7 | Пробка | |
| 69 | 4***3 | Пробка | |
| 70 | Д***7 | Датчик ТМ100-ВТ ТУ 37.003.800-77 | |
| 70 | Т***В | Датчик ТУ 37.003.800-77 | |
| 71 | 3***0 | Пробка | |
| 71 | 3***0 | Пробка | |
| 72 | К***/ | Кольцо 018-022-25-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 73 | 7***4 | Прокладка | |
| 73 | 7***0 | Прокладка | |
| 74 | К***5 | Клапан 46-15-139Т ТУ 23.1.248-85 | |
| 74 | К***5 | Клапан 46-15-139ХЛ ТУ 23.1.248-85 | |
| 75 | П***4 | Пломба 10/6,5 ОСТ 32.68-84 | |
| 76 | 4***0 | Кольцо | |
| 77 | Ц***7 | Кольцо | |
| 78 | П***4 | Проволока 0,6-0-4 ГОСТ 3282-74 | |
| 79 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 79 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 80 | 2***0 | Болт М12х1,25-6gх55.109.40Х.019 ГОСТ 7795-70 | |
| 80 | 2***0 | Болт М12х1,25-6gх55.109.40Х.029 ГОСТ 7795-70 | |
| 81 | 2***П | Угольник | |
| 82 | 2***0 | Болт М12х1,25-6gх40 ГОСТ 7798-70 | |
| 83 | 2***0 | Болт | |
| 83 | 2***0 | Болт | |
| 84 | 2***9 | Пробка | |
| 85 | 4***5 | Кольцо | |
| 86 | 3***7 | Пружина | |
| 87 | 2***8 | Втулка | |
| 88 | К***3 | Кольцо 075-081-36-2-3 ГОСТ 18829-73 |
