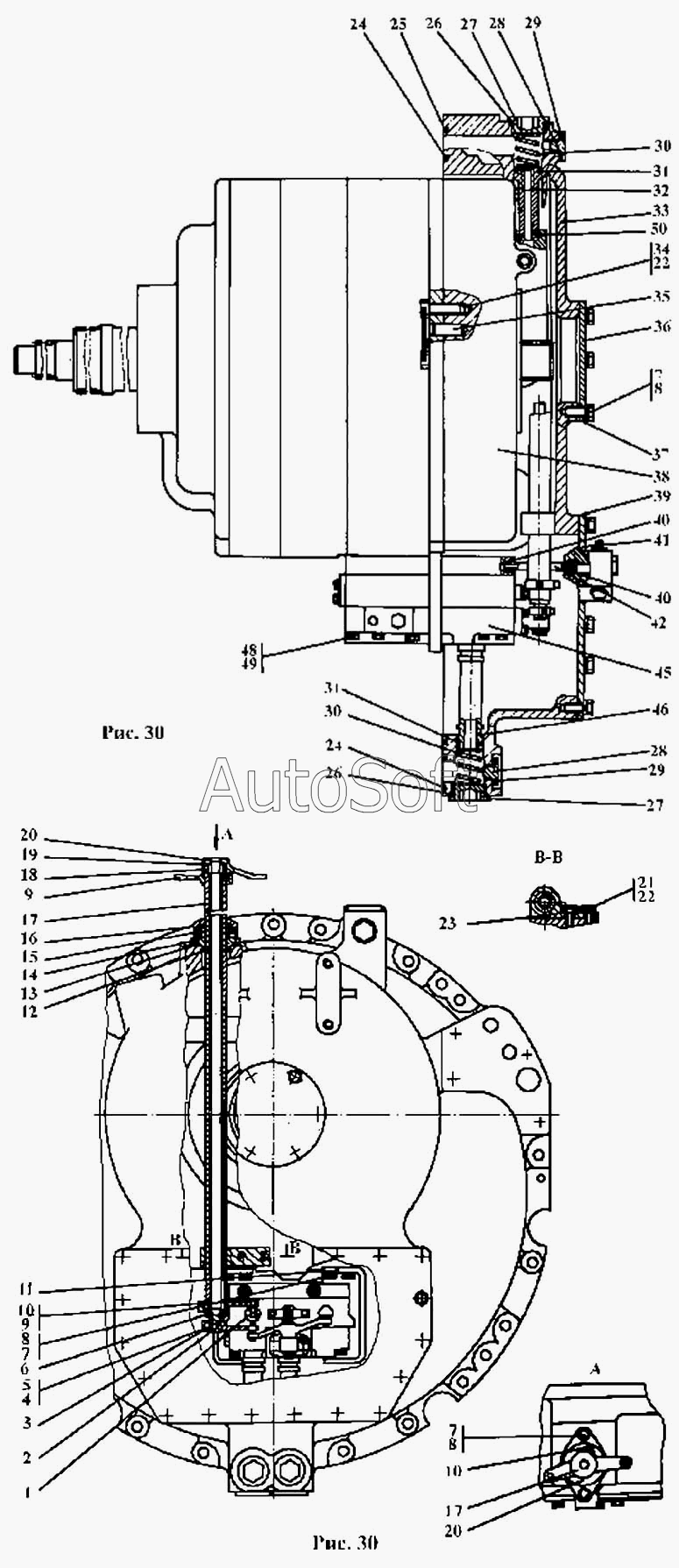

Каталог запасных частей к технике: Промтрактор Т-25.01Я (2006). Коробка передач с системой гидроуправления
37
27
27
27
28
28
28
29
29
30
30
31
31
32
33
33
34
34
35
36
26
26
37
38
38
39
39
40
40
41
42
45
46
48
49
50
13
1
2
3
4
5
6
7
7
7
8
8
8
9
9
10
10
11
12
14
15
16
17
17
18
19
20
20
21
22
22
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-12-19-20СП | 2***П | Коробка передач с системой гидроуправления | |
| 2501-12-19СП | 2***П | Коробка передач с системой гидроуправления | |
| 1 | 2***0 | Палец | |
| 2 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 3 | 2***2 | Шайба | |
| 4 | 2***5 | Рычаг | |
| 5 | Б***0 | Болт М8х20 ГОСТ 7796-70 | |
| 6 | 2***2 | Втулка | |
| 7 | Б***0 | Болт М12х30 ГОСТ 7796-70 | |
| 8 | Ш***0 | Шайба 12.ОТ.65Г ГОСТ 6402-70 | |
| 9 | 2***3 | Рычаг | |
| 10 | Б***0 | Болт М8х35 ГОСТ 7796-70 | |
| 11 | 2***9 | Кронштейн (476719267303) | |
| 12 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 13 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 14 | 2***4 | Крышка | |
| 15 | 1***3 | Манжета ГОСТ 8752-79 ОСТ 38.05.146-78 | |
| 16 | 2***2 | Шайба | |
| 17 | 2***П | Вал | |
| 18 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 19 | 2***1 | Шайба | |
| 20 | 2***П | Рычаг | |
| 21 | 2***9 | Болт 3М12-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 22 | П***7 | Проволока КС-1,6 ГОСТ 792-67 | |
| 23 | 2***6 | Кронштейн | |
| 24 | 4***1 | Кольцо | |
| 24 | 4***0 | Кольцо | |
| 25 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-80 | |
| 26 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-80 | |
| 27 | 7***0 | Пробка | |
| 27 | 7***0 | Пробка | |
| 28 | 3***0 | Пробка | |
| 28 | 3***0 | Пробка | |
| 29 | К***/ | Кольцо 018-022-25-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 30 | 3***6 | Пружина | |
| 31 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 32 | 2***7 | Втулка | |
| 33 | 2***0 | Корпус | |
| 33 | 2***П | Корпус | |
| 34 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 34 | 2***0 | Болт 3М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 35 | 3***5 | Штифт | |
| 36 | 2***1 | Крышка | |
| 37 | 4***0 | Прокладка | |
| 37 | 4***0 | Прокладка | |
| 38 | 2***П | Коробка передач планетарная | |
| 38 | 2***П | Коробка передач планетарная | |
| 39 | 4***1 | Прокладка | |
| 39 | 4***0 | Прокладка | |
| 40 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-80 | |
| 41 | 2***П | Крышка | |
| 42 | 2***8 | Труба | |
| 45 | 2***П | Блок управления | |
| 46 | 2***7 | Втулка | |
| 48 | 2***6 | Болт | |
| 49 | 3***5 | Шайба | |
| 50 | К***3 | Кольцо 022-28-36-2-3 ГОСТ 18829-73 |
