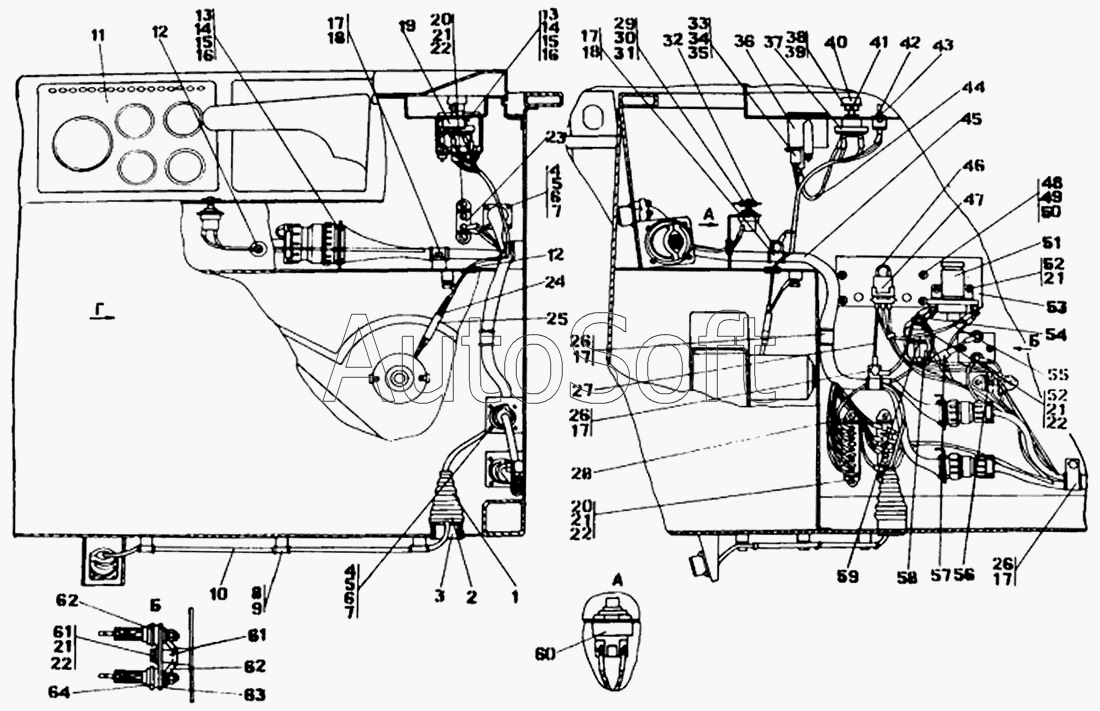

Каталог запасных частей к технике: Промтрактор Т-25.01Я (2006). Электрооборудование пола кабины (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
45
51
51
51
50
50
49
48
47
46
46
45
52
52
44
44
43
42
41
41
40
39
39
38
38
59
64
64
63
63
62
62
62
62
62
61
61
61
60
37
58
57
56
56
55
55
54
54
53
53
11
19
18
18
17
17
17
17
17
16
16
16
15
15
14
14
13
13
12
12
11
11
19
10
10
9
8
7
7
7
6
6
5
5
4
4
3
2
27
36
35
34
33
32
31
31
30
29
28
27
1
26
26
26
25
24
24
23
22
22
22
22
22
21
21
21
21
21
20
20
19
Позиция на иллюстрации Заводской номер детали Название детали
1 4***7 Заглушка
2 7***2 Чехол
3 4***2 Зажим
4 В***0 Винт В.М3-6gх10 ГОСТ 17473-80
5 Г***0 Гайка М3 ГОСТ 5927-70
6 Ш***0 Шайба 3.65Г ГОСТ 6402-70
7 3***0 Шайба 3.01.08кп.019 ГОСТ 11371-78
7 3***0 Шайба 3.01.08кп.0221 ГОСТ 6402-70
8 4***9 Хомутик
9 7***6 Прокладка
10 3***П Жгут
10 3***П Жгут
11 2***П Щиток приборов
11 2***П Щиток приборов
11 2***П Щиток приборов
12 7***5 Кольцо
13 В***0 Винт В.М4-6gх12 ГОСТ 17473-80
14 Г***0 Гайка М4 ГОСТ 5927-70
15 Ш***0 Шайба 4.65Г ГОСТ 6402-70
16 3***0 Шайба 4.01.08кп.019 ГОСТ 11371-78
16 3***0 Шайба 4.01.08кп.0221 ГСТ 11371-78
17 7***3 Прокладка
18 7***7 Хомутик
19 П***3 Переключатель ППН-45 ТУ 16-526.016-73
19 П***т Переключатель ППН-45 ТУ 16-526.016-73 экспорт
19 П***Т Переключатель ППН-45-Т ТУ 16-526.016-73
20 В***0 Винт В.М6-6gх22 ГОСТ 17473-80
21 Ш***0 Шайба 6Т.65Г ГОСТ 6402-70
22 3***0 Шайба 6.01.08кп.019 ГОСТ 11371-78
22 3***0 Шайба 6.01.08кп.0221 ГОСТ 11371-78
23 1***0 Панель соединительная ТУ 37.003.1358-93
24 2***П Провод
24 2***П Провод
25 6***2 Колодка гнездовая ОСТ 37.003.032-88
26 4***8 Хомутик
27 2***П Провод
27 2***П Провод
28 1***0 Панель соединительная ТУ 37.003.1358-88
29 М***0 Болт
30 Ш***0 Шайба 8Т.65Г ГОСТ 6402-70
31 3***0 Шайба 8.01.08кп.019 ГОСТ 11371-78
31 3***0 Шайба 8.01.08кп.0221 ГОСТ 11371-78
32 4***1 Колпачок
33 1***5 Пломба
34 К***а Колодка
35 П***4 Проволока 0,6-0-С ГОСТ 3282-74
36 С***9 Счетчик времени ЧИ 0005 ТУ 25-1865.100-91
37 В***1 Выключатель света щитка приборов с реостатом ТУ 37.003.567-77
38 3***5 Гайка
38 3***0 Гайка
39 3***0 Шайба 10.01.10.019 ГОСТ 11371-78
39 3***0 Шайба 10.01.10.0221 ГОСТ 11371-78
40 4***П Ручка
41 3***0 Винт
41 3***0 Винт
42 5***2 Колпачок
43 4***0 Манжета
44 2***П Провод
44 2***П Провод
45 2***П Жгут
45 2***П Жгут
46 2***П Провод
46 2***П Провод
47 5***6 Колодка штыревая ОСТ 37.003.032-88
48 В***0 Винт В.М5-6gх8 ГОСТ 17473-80
49 Ш***0 Шайба 5.65Г ГОСТ 6402-70
50 3***0 Шайба 5.01.10.019 ГОСТ 11371-78
50 3***0 Шайба 5.01.10.0221 ГОСТ 11371-78
51 К***Т Контактор ТУ 37.003.573-74
51 К***Л Контактор ТУ 37.003.573-74
51 К***Э Контактор ТУ 37.003.573-74
52 В***0 Винт В.М6-6gх12 ГОСТ 17473-80
53 2***5 Планка
53 2***0 Планка
54 2***П Провод
54 2***П Провод
55 2***П Провод
55 2***П Провод
56 2***П Провод
56 2***П Провод
57 5***1 Колодка штыревая ОСТ 37.003.032-88
58 6***5 Колодка гнездовая ОСТ 37.003.032-88
59 9***7 Реле ТУ 37.003.1418-94
60 1***0 Выключатель кнопочный ТУ 37.003.710-80
61 4***1 Втулка
61 Б***0 Болт М8-6gх20 ГОСТ 7796-70
62 2***П Провод
62 2***П Провод
62 2***П Диод
62 2***П Диод
63 2***6 Панель
63 2***0 Панель
64 2***П Диод
64 2***П Диод
