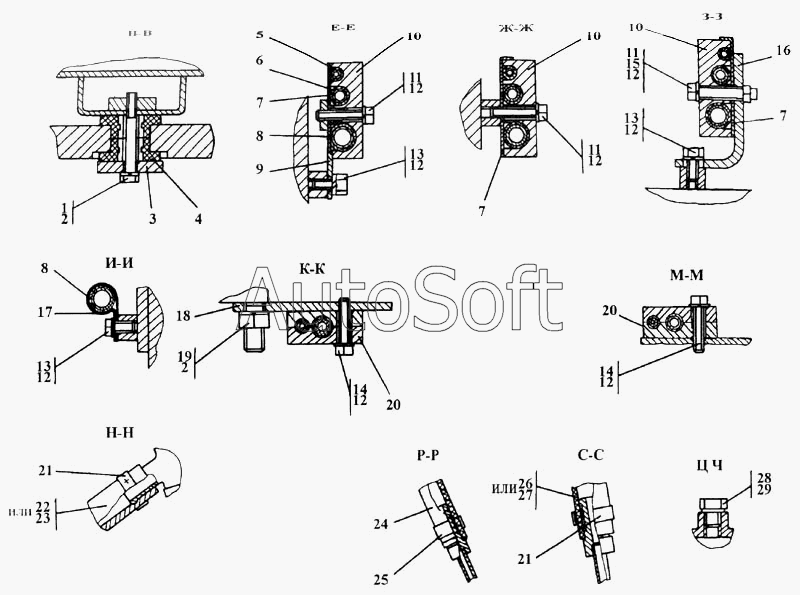

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Установка топливного бака
1
1
2
2
3
4
5
6
7
7
7
8
8
9
9
9
9
10
10
10
11
11
11
12
12
12
12
12
12
12
12
13
13
13
14
14
15
16
16
17
18
18
19
19
20
20
20
21
21
22
22
23
23
24
24
25
26
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 1 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 2 | Ш***0 | Шайба 16 ГОСТ 6402-70 | |
| 3 | 2***1 | Шайба | |
| 4 | 2***П | Амортизатор | |
| 5 | 7***8 | Прокладка | |
| 6 | 7***7 | Прокладка | |
| 7 | 2***3 | Накладка | |
| 8 | 7***5 | Прокладка | |
| 9 | 3***6 | Кронштейн | |
| 9 | 3***0 | Кронштейн | |
| 9 | Т***П | Кронштейн | |
| 9 | Т***П | Кронштейн | |
| 10 | 2***2 | Хомут | |
| 11 | Б***0 | Болт М8-6gх45 ГОСТ 7795-70 | |
| 12 | Ш***0 | Шайба 8Т ГОСТ 6402-70 | |
| 13 | М***0 | Болт | |
| 14 | Б***0 | Болт М8-6gх40 ГОСТ 7795-70 | |
| 15 | Г***0 | Гайка М8-7Н ГОСТ 5915-70 | |
| 16 | 2***2 | Уголок | |
| 16 | 2***0 | Уголок | |
| 17 | 7***6 | Хомут | |
| 18 | 3***5 | Кронштейн | |
| 18 | 3***0 | Кронштейн | |
| 19 | 3***2 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 19 | 3***0 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 20 | 2***3 | Хомут | |
| 20 | 2***0 | Хомут | |
| 21 | Х***3 | Хомут стяжной червячный 1028-У-02 ПО4.435.002ТУ | |
| 22 | 4***3 | Рукав | |
| 22 | 4***0 | Рукав | |
| 23 | 4***3 | Рукав | |
| 23 | 4***0 | Рукав | |
| 24 | 4***2 | Рукав | |
| 24 | 4***0 | Рукав | |
| 25 | Х***4 | Хомут стяжной червячный 11018-У-01 ПО4.435.141ТУ | |
| 26 | 4***4 | Рукав | |
| 26 | 4***0 | Рукав | |
| 27 | 4***0 | Рукав | |
| 27 | 4***4 | Рукав | |
| 28 | 7***7 | Пробка | |
| 28 | 7***0 | Пробка | |
| 29 | К***6 | Кольцо 12х16 |
