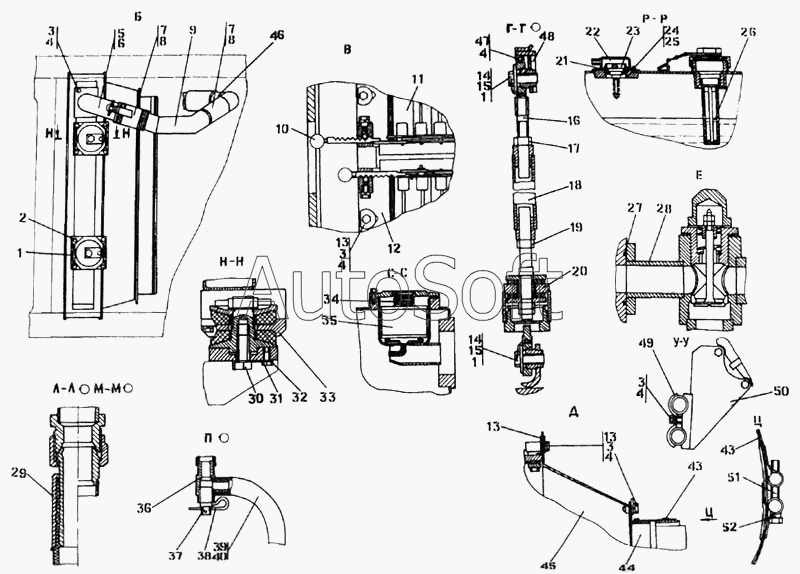

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Система охлаждения двигателя и трансмиссии
32
39
38
38
37
36
35
34
34
33
33
40
32
31
31
30
30
29
29
28
28
27
47
52
52
51
51
50
50
49
49
48
48
26
46
46
45
45
44
44
43
43
43
40
9
15
15
15
14
14
14
13
13
13
12
11
10
9
16
8
8
8
7
7
6
6
5
4
4
4
4
4
3
3
3
3
2
2
21
25
24
24
23
23
22
22
22
22
21
1
1
1
20
20
19
19
18
18
17
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***7 | Проволока КС 1,0 ГОСТ 792-67 | |
| 2 | 2***5 | Болт | |
| 2 | 2***0 | Болт | |
| 3 | Б***0 | Болт М12х1,25-6gх30 ГОСТ 7796-70 | |
| 4 | Ш***0 | Шайба 12 ГОСТ 6402-70 | |
| 5 | 3***П | Патрубок | |
| 6 | 4***2 | Прокладка | |
| 6 | 4***0 | Прокладка | |
| 7 | Х***3 | Хомут стяжной червячный 1115-У-02 ПО4.435.002ТУ | |
| 8 | 4***9 | Рукав | |
| 8 | 4***5 | Рукав | |
| 9 | 3***П | Трубопровод | |
| 9 | 3***П | Трубопровод | |
| 10 | 4***3 | Рукоятка | |
| 11 | 3***П | Жалюзи | |
| 12 | 3***П | Жалюзи | |
| 13 | 4***6 | Шайба | |
| 13 | 4***0 | Шайба | |
| 14 | 2***9 | Болт 3М20х1,5-6gх40 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт 3М20х1,5-6gх40 ГОСТ 7796-70 | |
| 15 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 15 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 16 | 3***П | Опора | |
| 16 | 3***П | Опора | |
| 17 | 3***7 | Гайка М24х2-LН-6Н ГОСТ 15521-70 | |
| 17 | 3***0 | Гайка М24х2-LН-6Н ГОСТ 15521-70 | |
| 18 | 3***П | Муфта | |
| 18 | 3***П | Муфта | |
| 19 | 3***1 | Гайка М24х2-6Н.8.019 ГОСТ 15521-70 | |
| 19 | 3***0 | Гайка М24х2-6Н.8.029 ГОСТ 15521-70 | |
| 20 | 2***П | Головка | |
| 20 | 2***П | Головка | |
| 21 | 4***0 | Кольцо | |
| 21 | 4***4 | Кольцо | |
| 22 | 4***П | Грибок | |
| 22 | 4***П | Грибок | |
| 22 | 4***П | Грибок | |
| 22 | 4***П | Грибок | |
| 23 | 4***П | Клапан паровоздушный | |
| 23 | 4***П | Клапан паровоздушный | |
| 24 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 24 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 25 | Ш***0 | Шайба 6Т ГОСТ 6402-70 | |
| 26 | 4***П | Фильтр | |
| 27 | 0***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 28 | 2***П | Клапан | |
| 28 | 2***П | Клапан | |
| 29 | 4***П | Рукав | |
| 29 | 4***П | Рукав | |
| 30 | 2***0 | Болт 3М24х1,25-6gх55 ГОСТ 7796-70 | |
| 30 | 2***0 | Болт 3М24х1,25-6gх55 ГОСТ 7796-70 | |
| 31 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 31 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 32 | 2***5 | Пластина | |
| 32 | 2***0 | Пластина | |
| 33 | 2***П | Опора | |
| 33 | 2***П | Опора | |
| 34 | 7***5 | Пружина | |
| 34 | 7***0 | Пружина | |
| 35 | 2***П | Элемент фильтрующий | |
| 36 | 4***П | Корпус | |
| 37 | 4***5 | Клапан | |
| 38 | 2***6 | Стопор | |
| 38 | 2***0 | Стопор | |
| 39 | Х***3 | Хомут стяжной червячный 1040-У-02 ПО4.435.002ТУ | |
| 40 | 4***0 | Рукав | |
| 40 | 4***0 | Рукав | |
| 43 | 4***П | Лента | |
| 43 | 4***П | Лента | |
| 44 | 3***П | Кожух | |
| 44 | 3***П | Кожух | |
| 45 | 3***П | Кожух | |
| 45 | 3***П | Кожух | |
| 46 | 3***П | Трубопровод | |
| 46 | 3***П | Трубопровод | |
| 47 | Б***0 | Болт М12х1,25-6gх40 ГОСТ 7796-70 | |
| 48 | 3***П | Кронштейн | |
| 48 | 3***П | Кронштейн | |
| 49 | 4***1 | Прижим | |
| 49 | 4***0 | Прижим | |
| 50 | 3***П | Кронштейн | |
| 50 | 3***П | Кронштейн | |
| 51 | 4***0 | Втулка | |
| 51 | 4***0 | Втулка | |
| 52 | 2***0 | Болт | |
| 52 | 2***0 | Болт |
