Каталог запасных частей к технике: Промтрактор Т-35.01Я. Управление трактором
44
30
31
32
33
34
34
34
35
36
38
39
39
40
41
42
43
43
29
45
46
47
48
49
50
51
52
54
55
56
56
57
58
15
1
2
3
3
4
4
4
4
5
5
5
5
6
7
8
9
9
9
9
10
10
10
10
10
11
12
12
13
13
14
14
16
17
17
18
18
18
18
19
20
21
22
23
23
24
24
25
25
26
26
27
28

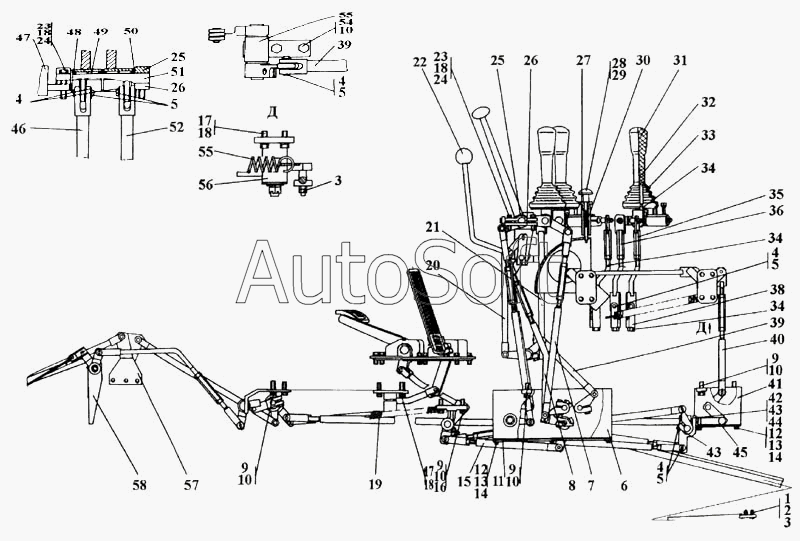

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502-13-1СП | 3***П | Управление трактором | |
| 1 | 4***6 | Втулка | |
| 2 | 4***8 | Ось | |
| 3 | Г***0 | Гайка М6-7Н ГОСТ 5915-70 | |
| 4 | Ш***9 | Шплинт 3,2х14 ГОСТ 397-79 | |
| 5 | 4***9 | Ось | |
| 6 | 2***П | Мостик | |
| 7 | 3***П | Тяга | |
| 8 | 3***П | Тяга | |
| 9 | Б***0 | Болт М10-6gх30 ГОСТ 7796-70 | |
| 10 | Ш***0 | Шайба 10 ГОСТ 6402-70 | |
| 11 | 2***П | Крышка | |
| 12 | Б***0 | Болт М6-6gх16 ГОСТ 7798-70 | |
| 13 | Ш***0 | Шайба 6Т ГОСТ 6402-70 | |
| 14 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 15 | 2***П | Тяга | |
| 16 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 17 | Б***0 | Болт М8-6gх25 ГОСТ 7796-70 | |
| 18 | Ш***0 | Шайба 8Т ГОСТ 6402-70 | |
| 19 | 7***1 | Пружина | |
| 20 | 3***П | Тяга | |
| 21 | 3***П | Тяга | |
| 22 | Р***а | Ручка | |
| 23 | Б***0 | Болт М8-6gх40 ГОСТ 7795-70 | |
| 24 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 25 | 4***6 | Зажим | |
| 26 | 3***7 | Планка | |
| 27 | 3***8 | Корпус | |
| 28 | 2***П | Рукоятка | |
| 29 | 3***3 | Фиксатор | |
| 30 | 7***3 | Пружина | |
| 31 | 2***9 | Рукоятка | |
| 32 | 2***6 | Стержень | |
| 33 | Ч***1 | Чехол 2101-170301 | |
| 34 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 35 | 3***П | Тяга | |
| 36 | 3***П | Тяга | |
| 37 | 3***П | Тяга | |
| 38 | 2***9 | Вилка | |
| 39 | 3***П | Тяга | |
| 40 | 3***П | Тяга | |
| 41 | 3***П | Мостик | |
| 42 | 2***П | Рычаг | |
| 43 | Б***0 | Болт М8-6gх30 ГОСТ 7796-70 | |
| 44 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 45 | Т***П | Крышка | |
| 46 | 3***П | Тяга | |
| 47 | 3***П | Блок управления | |
| 48 | 5***3 | Кольцо СП26,5-19-3,5 ТУ 17 РСФСР 35-7755-84 | |
| 49 | П***8 | Подшипник 942/20 ГОСТ 4060-78 | |
| 50 | 3***0 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 51 | 3***2 | Ось | |
| 52 | 3***П | Тяга | |
| 53 | 3***П | Мостик | |
| 54 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 55 | 7***2 | Пружина | |
| 56 | 3***П | Мостик | |
| 57 | 3***П | Мостик | |
| 58 | 3***П | Мостик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
