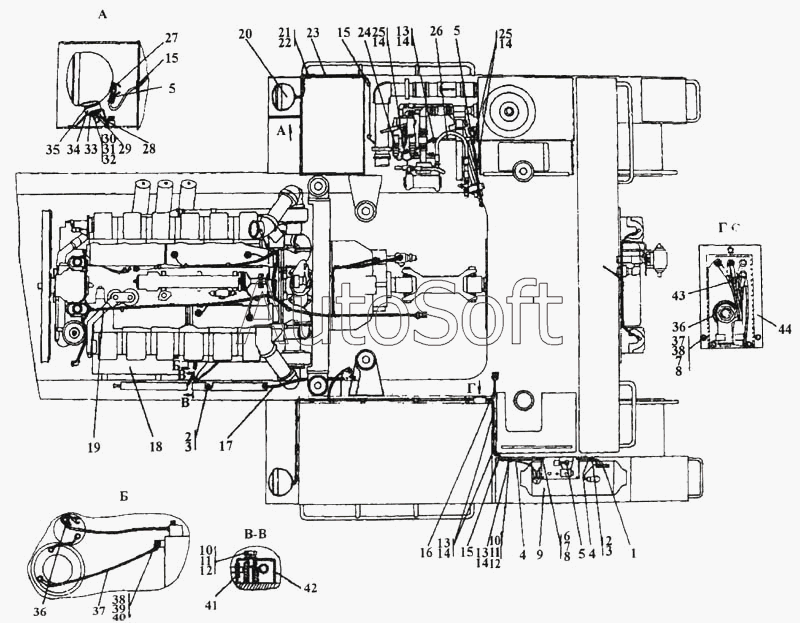

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Установка электрооборудования на раме
28
33
32
32
31
30
29
29
28
34
27
26
26
25
25
24
23
23
22
34
35
36
36
37
37
37
37
38
38
38
38
39
40
40
43
44
44
7
7
12
12
12
11
11
10
10
9
9
8
8
8
13
13
13
6
5
5
5
4
4
3
3
2
2
1
14
14
14
14
14
15
15
15
16
16
16
17
17
18
18
19
19
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-10-17-01-20СП | 2***П | Установка электрооборудования | |
| 2502-10-17-01СП | 2***П | Установка электрооборудования на раме | |
| 1 | 3***П | Провод | |
| 2 | 7***4 | Прокладка | |
| 3 | 7***6 | Хомут | |
| 4 | 3***П | Провод | |
| 5 | 7***7 | Наконечник | |
| 6 | В***0 | Винт В.М6-6gх12 ГОСТ 17473-80 | |
| 7 | Ш***0 | Шайба 6Т ГОСТ 6402-70 | |
| 8 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | 3***П | Блок управления отопителя | |
| 9 | 3***П | Блок управления отопителем | |
| 10 | М***0 | Болт | |
| 11 | Ш***0 | Шайба 8Т ГОСТ 6402-70 | |
| 12 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 13 | 4***0 | Хомутик | |
| 14 | 7***6 | Прокладка | |
| 15 | 7***5 | Кольцо | |
| 16 | 3***П | Установка электрооборудования в контейнере АКБ | |
| 16 | 3***П | Установка электрооборудования в контейнере АКБ | |
| 16 | 3***П | Установка электрооборудования в контейнере АКБ | |
| 17 | 2***П | Провод | |
| 17 | 2***П | Провод | |
| 18 | 2***П | Электрооборудование подогревателя ПЖД600И | |
| 18 | 2***П | Электрооборудование подогревателя ПЖД600И | |
| 19 | 2***П | Электрооборудование двигателя | |
| 19 | 2***П | Электрооборудование двигателя | |
| 20 | 3***0 | Фара ГОСТ 3544-75 | |
| 20 | 3***0 | Фара ГОСТ 3544-75 | |
| 20 | 3***0 | Фара ГОСТ 3544-75 | |
| 21 | 7***7 | Прокладка | |
| 22 | 7***0 | Хомутик | |
| 23 | 2***П | Провод | |
| 23 | 2***П | Провод | |
| 24 | 7***2 | Чехол | |
| 25 | 4***9 | Хомутик | |
| 26 | 2***П | Жгут | |
| 26 | 2***П | Жгут | |
| 27 | 6***2 | Колодка гнездовая ОСТ 37.003.032-88 | |
| 28 | 4***П | Провод | |
| 28 | 4***П | Провод | |
| 29 | 4***5 | Опора | |
| 29 | 4***0 | Опора | |
| 30 | Г***0 | Гайка М12х1,25-6Н ГОСТ 5915-70 | |
| 31 | Ш***0 | Шайба 12 ГОСТ 6402-70 | |
| 32 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 32 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 33 | К***8 | Кольцо 14х12х4-6а ОСТ 38.05156-78 | |
| 34 | 4***6 | Опора | |
| 34 | 4***0 | Опора | |
| 35 | 7***8 | Опора | |
| 36 | 7***6 | Наконечник | |
| 37 | 2***П | Провод | |
| 37 | 2***П | Провод | |
| 37 | Б***0 | Болт М6-6gх16 ГОСТ 7798-70 | |
| 38 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 38 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 38 | Г***0 | Гайка М6-7Н ГОСТ 5915-70 | |
| 39 | Ш***0 | Шайба 12 ГОСТ 6402-70 | |
| 40 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 40 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 43 | 2***П | Провод | |
| 44 | 4***7 | Кожух | |
| 44 | 4***0 | Кожух |
