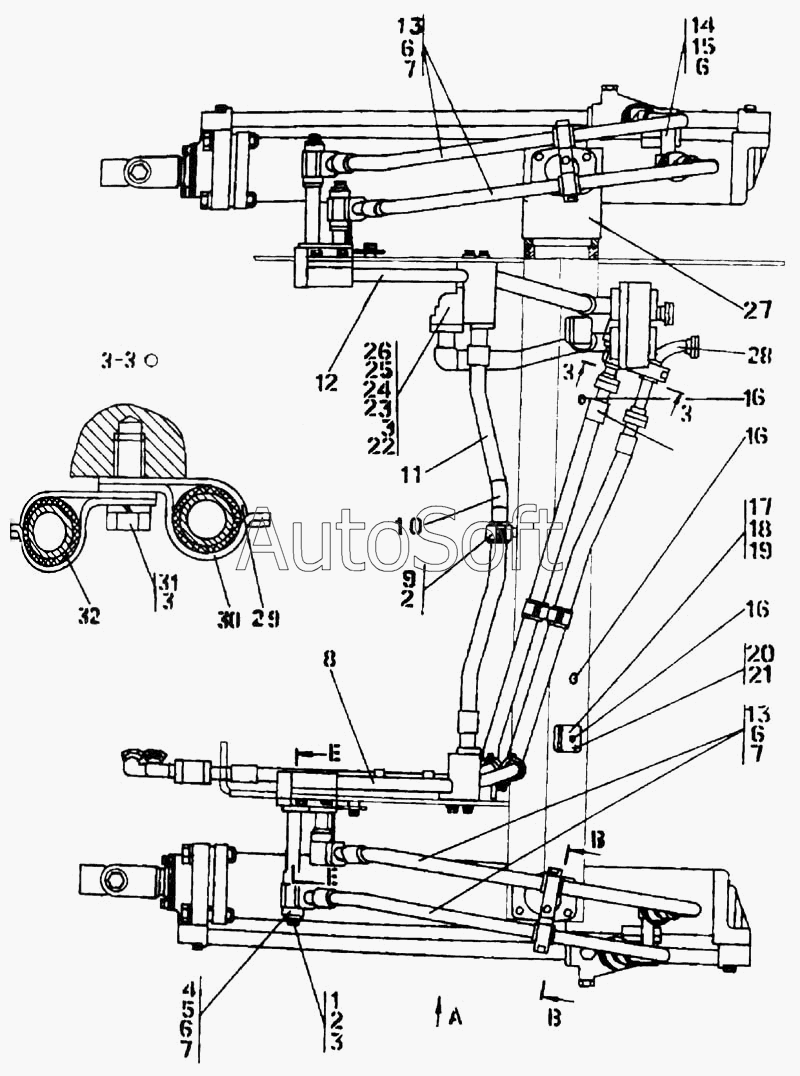

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Установка гидроцилиндров
1
2
2
3
3
3
4
4
5
5
6
6
6
6
7
7
7
8
8
9
10
10
11
11
12
12
13
13
13
14
14
15
15
16
16
16
16
17
18
18
19
19
20
21
22
23
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502-26-10-20СП | 3***П | Установка гидроцилиндров | |
| 3502-26-10СП | 3***П | Установка гидроцилиндров | |
| 1 | 3***5 | Шайба | |
| 2 | Б***0 | Болт М16х1,5-6gх38 ГОСТ 7796-70 | |
| 3 | Ш***0 | Шайба 16 ГОСТ 6402-70 | |
| 4 | 2***8 | Коллектор | |
| 4 | 2***0 | Коллектор | |
| 5 | 2***1 | Переходник | |
| 5 | 2***0 | Переходник | |
| 6 | 4***8 | Кольцо защитное | |
| 7 | К***7 | Кольцо 032-038-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 8 | 2***П | Коллектор | |
| 8 | 2***П | Коллектор | |
| 9 | 5***8 | Бонка | |
| 10 | 4***П | Рукав диаметр 25 | |
| 10 | 4***П | Рукав диаметр 25 | |
| 11 | 4***П | Рукав диаметр 25 | |
| 11 | 4***П | Рукав диаметр 25 | |
| 12 | 3***П | Коллектор | |
| 12 | 3***П | Коллектор | |
| 13 | 4***П | Рукав диаметр 25 | |
| 13 | 4***П | Рукав диаметр 25 | |
| 14 | 3***П | Трубопровод | |
| 14 | 3***П | Трубопровод | |
| 15 | 4***1 | Контргайка | |
| 15 | 4***0 | Контргайка | |
| 16 | 7***П | Масленка | |
| 16 | 7***П | Масленка | |
| 17 | 4***4 | Стопор | |
| 18 | 4***9 | Крышка | |
| 18 | 4***0 | Крышка | |
| 19 | 7***3 | Прокладка | |
| 19 | 7***0 | Прокладка | |
| 20 | Б***0 | Болт М12х1,25-6gх30 ГОСТ 7796-70 | |
| 21 | Ш***0 | Шайба 12 ГОСТ 6402-70 | |
| 22 | К***7 | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 23 | 2***5 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 24 | 4***5 | Шайба защитная | |
| 25 | 2***9 | Корпус | |
| 25 | 2***0 | Корпус | |
| 26 | 4***4 | Упор | |
| 26 | 4***0 | Упор | |
| 27 | 4***П | Ось | |
| 27 | 4***П | Ось | |
| 28 | 3***П | Трубопровод | |
| 28 | 3***П | Трубопровод | |
| 29 | 2***1 | Планка | |
| 29 | 2***0 | Планка | |
| 30 | 2***0 | Скоба | |
| 30 | 2***0 | Скоба | |
| 31 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 31 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 32 | 3***0 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
