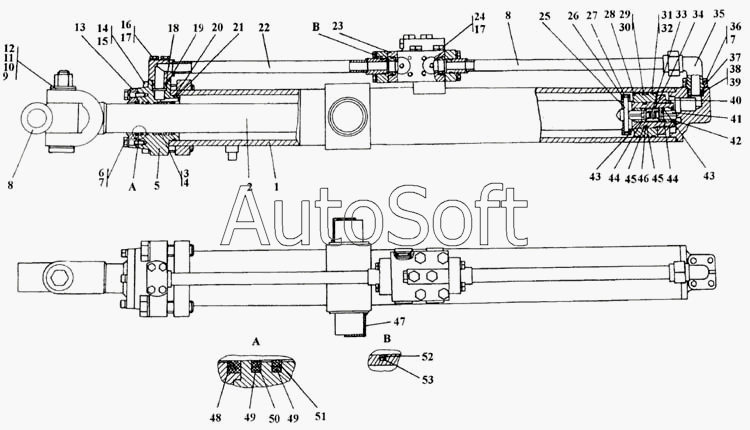

Каталог запасных частей к технике: Промтрактор Т-20.01Я (2000). Гидроцилиндр диаметром 125 мм
1
2
2
3
4
5
6
6
7
7
8
8
8
8
9
10
10
11
11
12
13
14
14
15
16
16
17
17
18
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
37
38
39
40
41
42
43
43
44
44
45
45
46
47
48
49
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-26-501-20СП | 2***П | Гидроцилиндр d.125 | |
| 2001-26-501СП | 2***П | Гидроцилиндр d.125 | |
| 1 | 2***П | Корпус | |
| 2 | 4***3 | Шток | |
| 2 | 4***0 | Шток | |
| 3 | 2***1 | Кольцо штоковое | |
| 4 | К***- | Кольцо опорно-направляющее штоковое Е22-080-30-30 ТУ 18.0106-95 | |
| 5 | 2***6 | Крышка | |
| 6 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 7 | Ш***Г | Шайба 16.ОТ.65Г | |
| 8 | 2***П | Трубопровод | |
| 8 | 2***П | Трубопровод | |
| 8 | 2***8 | Шарнир | |
| 9 | Ш***9 | Шплинт 6.3х71.019 | |
| 10 | 3***1 | Гайка М30х2-6Н.8.019 ГОСТ 5918-73 | |
| 10 | 3***0 | Гайка М30х2 ГОСТ 5918-73 | |
| 11 | 2***7 | Кольцо | |
| 11 | 2***0 | Кольцо | |
| 12 | 2***6 | Палец | |
| 13 | 2***7 | Скребок | |
| 14 | 2***6 | Болт М30х2х120 ГОСТ 7798-70 | |
| 14 | 2***0 | Болт М30х2х120 ГОСТ 7798-70 | |
| 15 | Ш***Г | Шайба 30.65Г | |
| 16 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 16 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 17 | Ш***Г | Шайба 12.ОТ.65Г | |
| 18 | 2***0 | Кольцо защитное | |
| 19 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 20 | 2***8 | Шайба защитная | |
| 21 | К***8 | Кольцо 115-125-58-2-51-1668 | |
| 22 | 2***П | Трубопровод | |
| 22 | 2***П | Трубопровод | |
| 23 | 2***П | Устройство перепускное | |
| 23 | 2***П | Устройство перепускное | |
| 24 | 2***1 | Болт 3М12х1,25-6gх105 | |
| 24 | 2***0 | Болт 3М12х1,25-6gх105 | |
| 25 | 2***8 | Палец | |
| 26 | 2***6 | Втулка | |
| 27 | 5***0 | Кольцо | |
| 28 | 2***1 | Поршень | |
| 29 | 2***2 | Кольцо уплотнительное | |
| 30 | К***А | Кольцо 110-120-58-2-В14-1НТА | |
| 31 | К***1 | Кольцо опорно-направляющее поршневое Е21-125-15-30 ТУ 18.0105-95 | |
| 32 | 2***3 | Втулка опорная | |
| 33 | 3***7 | Пружина | |
| 34 | 5***0 | Проставка | |
| 35 | 4***9 | Угольник | |
| 35 | 4***0 | Угольник | |
| 36 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 36 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 37 | 4***1 | Фланец | |
| 37 | 4***0 | Фланец | |
| 38 | 7***7 | Шайба защитная | |
| 39 | К***8 | Кольцо 039-045-36-2-51-1668 | |
| 40 | 2***3 | Гайка | |
| 41 | 4***П | Клапан | |
| 42 | 2***9 | Заглушка | |
| 43 | 2***5 | Шайба защитная | |
| 44 | К***8 | Кольцо 034-040-36-2-51-1668 | |
| 45 | 2***6 | Шайба защитная | |
| 46 | К***8 | Кольцо 060-070-58-2-51-1668 | |
| 47 | 2***9 | Заглушка | |
| 48 | 2***П | Грязесъемник 3-d | |
| 49 | К***А | Кольцо 088-095-46-2-В14-1НТА | |
| 50 | 2***7 | Кольцо уплотнительное | |
| 51 | 2***4 | Кольцо уплотнительное | |
| 52 | 2***9 | Кольцо уплотнительное | |
| 53 | К***А | Кольцо 030-035-30-2-В14-1НТА |
