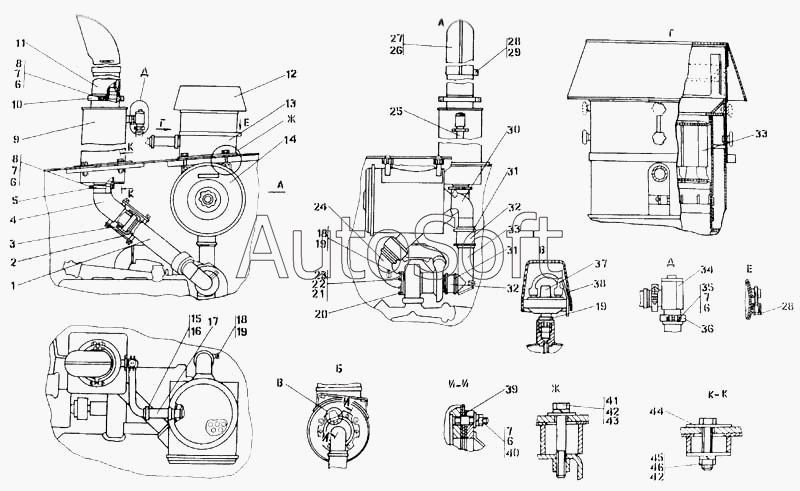

Каталог запасных частей к технике: Промтрактор Т-20.01Я (2000). Установка систем воздухоочистки и выпуска
1
1
2
3
4
4
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
18
18
18
19
19
19
20
21
21
22
23
24
24
25
25
26
26
27
27
28
28
29
30
30
30
31
31
32
32
32
33
33
33
34
35
36
36
37
38
39
39
40
40
41
41
42
42
43
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2002-05-1-20СП | 2***П | Установка систем воздухоочистки и выпуска | |
| 2002-05-1СП | 2***П | Установка систем воздухоочистки и выпуска | |
| 1 | 2***П | Корпус | |
| 1 | 2***П | Корпус | |
| 2 | 2***1 | Пластина | |
| 3 | 4***3 | Кольцо | |
| 4 | 2***П | Газовод | |
| 4 | 2***П | Газовод | |
| 5 | 4***П | Половина хомута | |
| 6 | Ш***Г | Шайба 8Т.65Г | |
| 7 | Г***8 | Гайка М8 | |
| 8 | Б***0 | Болт М8-6gх70 | |
| 9 | 2***П | Глушитель | |
| 9 | 2***П | Глушитель | |
| 10 | 2***П | Бугель | |
| 10 | 2***П | Бугель | |
| 11 | 2***П | Труба выпускная | |
| 11 | 2***П | Труба выпускная | |
| 12 | 2***П | Воздухозаборник | |
| 12 | 2***П | Воздухозаборник | |
| 13 | 2***П | Фланец | |
| 13 | 2***П | Фланец | |
| 14 | 2***П | Воздухоочиститель | |
| 14 | 2***П | Воздухоочиститель | |
| 15 | 4***П | Хомут | |
| 15 | 4***П | Хомут | |
| 16 | Х***. | Хомут стяжные червячные ПО 4.435.000 ТУ.1055-У-02 | |
| 17 | 4***2 | Рукав | |
| 17 | 4***0 | Рукав | |
| 18 | 3***0 | Пробка | |
| 18 | 3***0 | Пробка | |
| 19 | К***0 | Кольцо 14х20 МН 4152-60 | |
| 20 | Т***0 | Прокладка патрубка выпускного | |
| 21 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 21 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 22 | Ш***2 | Шайба 10312300-П2 | |
| 23 | Г***5 | Гайка М10-6Н250512-П5 | |
| 24 | 2***П | Газовод | |
| 24 | 2***П | Газовод | |
| 25 | 2***П | Труба | |
| 25 | 2***П | Труба | |
| 26 | 3***П | Труба | |
| 26 | 3***П | Труба | |
| 27 | 2***П | Труба | |
| 27 | 2***П | Труба | |
| 28 | Б***0 | Болт М10-6gх60 | |
| 29 | Ш***Г | Шайба 10.ОТ.65Г | |
| 30 | 2***П | Воздуховод | |
| 30 | 2***П | Воздуховод | |
| 31 | 4***П | Хомут | |
| 31 | 4***П | Хомут | |
| 32 | 4***5 | Рукав | |
| 32 | 4***0 | Рукав | |
| 33 | 2***П | Воздуховод | |
| 33 | 2***П | Воздуховод | |
| 34 | 4***П | Клапан | |
| 35 | Б***0 | Болт М8-6gх30 | |
| 36 | 4***5 | Хомут | |
| 36 | 4***0 | Хомут | |
| 37 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра ТУ 37.003.1025-80 | |
| 38 | 4***2 | Колпачок защитный | |
| 39 | 4***3 | Прокладка | |
| 39 | 4***0 | Прокладка | |
| 40 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 40 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 41 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 41 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 42 | Ш***Г | Шайба 12.ОТ.65Г | |
| 43 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 43 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 44 | 3***3 | Шайба | |
| 44 | 3***0 | Шайба | |
| 45 | М***5 | Болт | |
| 46 | Г***5 | Гайка М12х1,25 | |
| 47 | 2***П | Воздухоочиститель циклонный | |
| 47 | 2***П | Воздухоочиститель циклонный |
