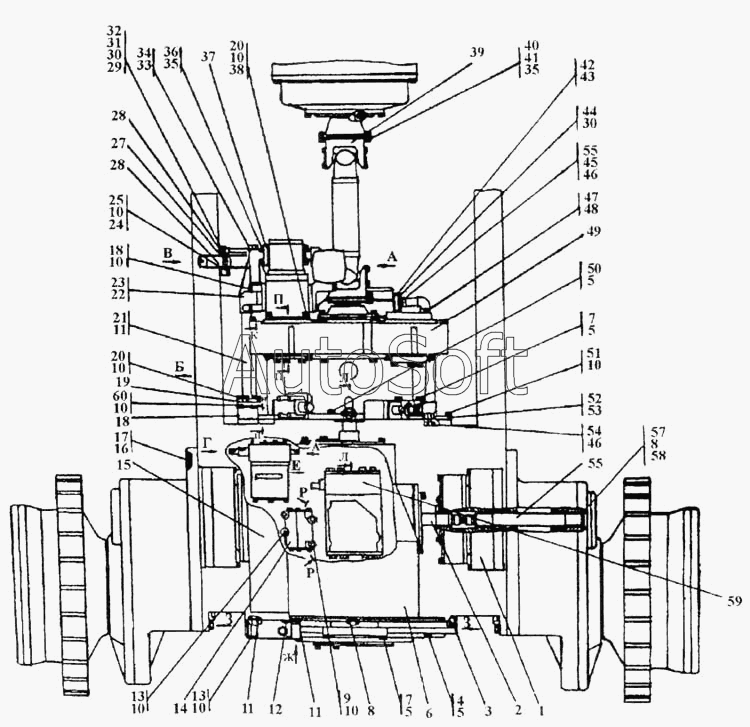

Каталог запасных частей к технике: Промтрактор Т-20.01Я (2000). Установка трансмиссии

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Промтрактор
  4. Т-20.01Я (2000)
  5. Установка трансмиссии
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
5
5
5
6
6
7
7
7
8
8
9
9
10
10
10
10
10
10
10
10
10
11
11
11
12
13
13
13
14
14
15
15
16
17
17
18
18
19
19
20
20
21
21
22
23
23
27
27
28
28
28
29
29
30
30
31
32
32
33
34
35
35
36
37
38
38
39
39
40
40
41
41
42
42
43
44
45
45
46
46
47
47
48
49
49
50
50
51
52
52
53
54
54
55
55
57
58
59
59
60
60
Позиция на иллюстрации Заводской номер детали Название детали
2001-16-1-01-20СП 2***П Установка трансмиссии
2001-16-1-01СП 2***П Установка трансмиссии
1 2***П Передача бортовая, фрикцион и тормоз
1 2***П Передача бортовая, фрикцион и тормоз
2 2***П Торсион
3 3***3 Штифт
4 2***2 Болт М16х1,5х75 ГОСТ 7796-70
4 2***0 Болт М16х1,5х75 ГОСТ 7796-70
5 Ш***Г Шайба 16.ОТ.65Г
6 2***П Блок трансмиссии
6 2***П Блок трансмиссии
7 2***0 Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70
7 2***0 Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70
8 5***5 Кольцо С70 ГОСТ 13943-86
9 2***3 Болт М12-6gх115
9 2***0 Болт М12-6gх115
10 Ш***Г Шайба 12.ОТ.65Г
11 К***3 Кольцо 038-046-46-2-3
12 К***8 Кольцо 135-145-58-2-51-1668
13 2***8 Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70
13 2***0 Болт М12-6gх90.109.40Х029 ГОСТ 7795-70
14 3***П Делитель потока
14 3***П Делитель потока
15 3***П Фильтр
15 3***П Фильтр
16 Ш***Г Шайба 20.ОТ.65Г
17 2***8 Болт М20-6gх60
17 2***0 Болт М20-6gх60
18 3***8 Фланец
19 2***3 Фланец
19 2***0 Фланец
20 Б***5 Болт М12-6gх35
21 2***П Труба
21 2***П Труба
22 К***8 Кольцо 060-070-58-2-51-1668
23 2***3 Фланец
23 2***0 Фланец
26 2***П Пробка
26 2***П Пробка
27 2***0 Пластина
27 4***4 Пластина
28 2***5 Кронштейн
28 2***0 Кронштейн
29 3***0 Шайба 8.01.10.019 ГОСТ 6958-78
29 3***0 Шайба 8.01.10.0221 ГОСТ 6958-78
30 Ш***Г Шайба 8Т.65Г
31 Г***Н Гайка М8-7Н
32 2***7 Хомут
32 2***0 Хомут
33 К***8 Кольцо 024-028-25-2-51-1668
34 3***3 Пробка
35 Ш***Г Шайба 10.ОТ.65Г
36 Б***0 Болт М10-6gх30
37 2***4 Фланец
38 3***0 Шайба 12х2.01.10.019 ГОСТ 11371-78
38 3***0 Шайба 12х2.01.10.0221 ГОСТ 11371-78
39 2***П Передача карданная
39 2***П Передача карданная
40 3***6 Гайка М10х1,25-6Н
40 3***0 Гайка М10х1,25-6Н
41 2***2 Болт М10х1,25-6gх35
41 2***0 Болт М10х1,25-6gх35
42 2***1 Фланец
42 2***0 Фланец
43 К***8 Кольцо 039-045-36-2-51-1668
44 Б***0 Болт М8-6gх30
45 Н***2 Гайка
45 Н***0 Гайка
46 0***8 Кольцо
47 4***П Рукав диаметр 12
47 4***П Рукав диаметр 12
48 К***8 Кольцо 012-016-25-2-51-1668
49 2***П Гидротрансформатор с редуктором привода насосов
49 2***П Гидротрансформатор с редуктором привода насосов
50 2***4 Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70
50 2***0 Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70
51 Б***0 Болт М12-6gх30
52 2***9 Крышка
52 2***0 Крышка
53 К***3 Кольцо 130-135-36-2-3
54 5***8 Штуцер ввертной
54 5***0 Штуцер ввертной
55 2***П Торсион
56 3***П Угольник
56 3***П Угольник
57 К***8 Кольцо 055-065-58-2-51-1668
58 2***6 Крышка
59 1***П Блок управления
59 1***П Блок управления
60 2***9 Болт 3М12-6gх65.109.40Х.019 ГОСТ 7796-70
60 2***0 Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70
