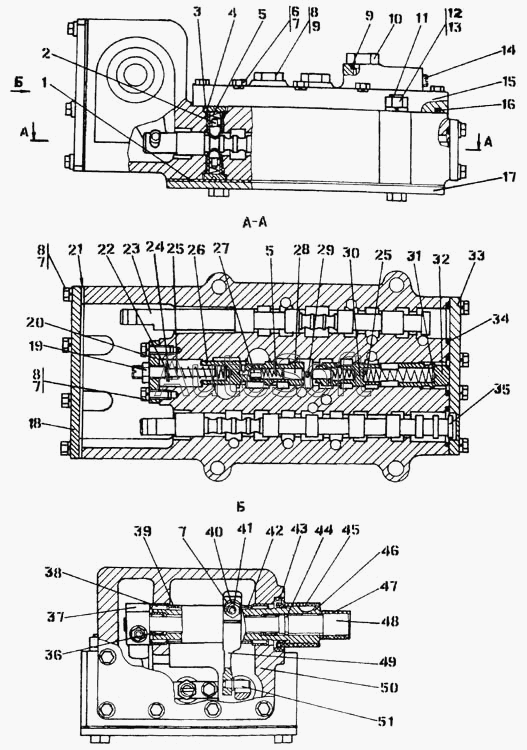

Каталог запасных частей к технике: Промтрактор Т-20.01Я (2000). Блок управления
39
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
24
40
41
42
43
44
45
46
47
48
49
50
50
51
11
1
2
3
4
5
5
6
7
7
7
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-15-20-20СП | 1***П | Блок управления | |
| 1501-15-20СП | 1***П | Блок управления | |
| 1 | 4***1 | Прокладка | |
| 2 | 1***2 | Фиксатор | |
| 3 | 1***1 | Корпус фиксатора | |
| 4 | К***8 | Кольцо 014-018-25-2-51-1668 | |
| 5 | 3***2 | Пружина | |
| 6 | Б***0 | Болт М8-6gх30 | |
| 7 | Ш***Г | Шайба 8Т.65Г | |
| 8 | 3***0 | Пробка | |
| 8 | Б***5 | Болт М8-6gх25 | |
| 9 | 0***8 | Кольцо | |
| 10 | 1***П | Дроссель | |
| 11 | 2***8 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 11 | 2***0 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 12 | Г***Н | Гайка М12-6Н | |
| 13 | Ш***Г | Шайба 12.65Г | |
| 14 | 3***8 | Пробка 4-КГ1/8"45.089 ТУ 23.1.506-91 | |
| 15 | 1***2 | Крышка | |
| 16 | К***8 | Кольцо 190-195-36-2-51-1668 | |
| 17 | 1***3 | Крышка | |
| 18 | 1***1 | Крышка | |
| 19 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 20 | 1***5 | Планка | |
| 21 | 4***7 | Прокладка | |
| 21 | 4***0 | Прокладка | |
| 22 | 1***4 | Винт | |
| 23 | 1***4 | Золотник | |
| 24 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 25 | 7***1 | Пружина | |
| 26 | 1***5 | Золотник | |
| 27 | 1***7 | Клапан | |
| 28 | 1***6 | Плунжер | |
| 29 | 1***4 | Стопор | |
| 30 | 1***9 | Золотник | |
| 31 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 32 | 1***0 | Поршень | |
| 33 | 1***0 | Крышка | |
| 34 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 35 | 1***3 | Золотник | |
| 36 | П***5 | Подшипник 941/15 | |
| 37 | 1***9 | Рычаг | |
| 38 | П***0 | Подшипник 941/30 | |
| 39 | 1***7 | Втулка | |
| 40 | Г***Н | Гайка М8-7Н | |
| 41 | 3***5 | Клин | |
| 42 | 1***1 | Втулка | |
| 43 | М***3 | Манжета 2.2-30х52-3 | |
| 44 | К***8 | Кольцо 016-020-25-2-51-1668 | |
| 45 | 2***2 | Труба | |
| 46 | 1***5 | Валик | |
| 47 | 2***1 | Труба | |
| 48 | 1***6 | Валик | |
| 49 | 1***8 | Рычаг | |
| 50 | 1***1 | Корпус | |
| 50 | 1***0 | Корпус | |
| 51 | 1***2 | Палец |
