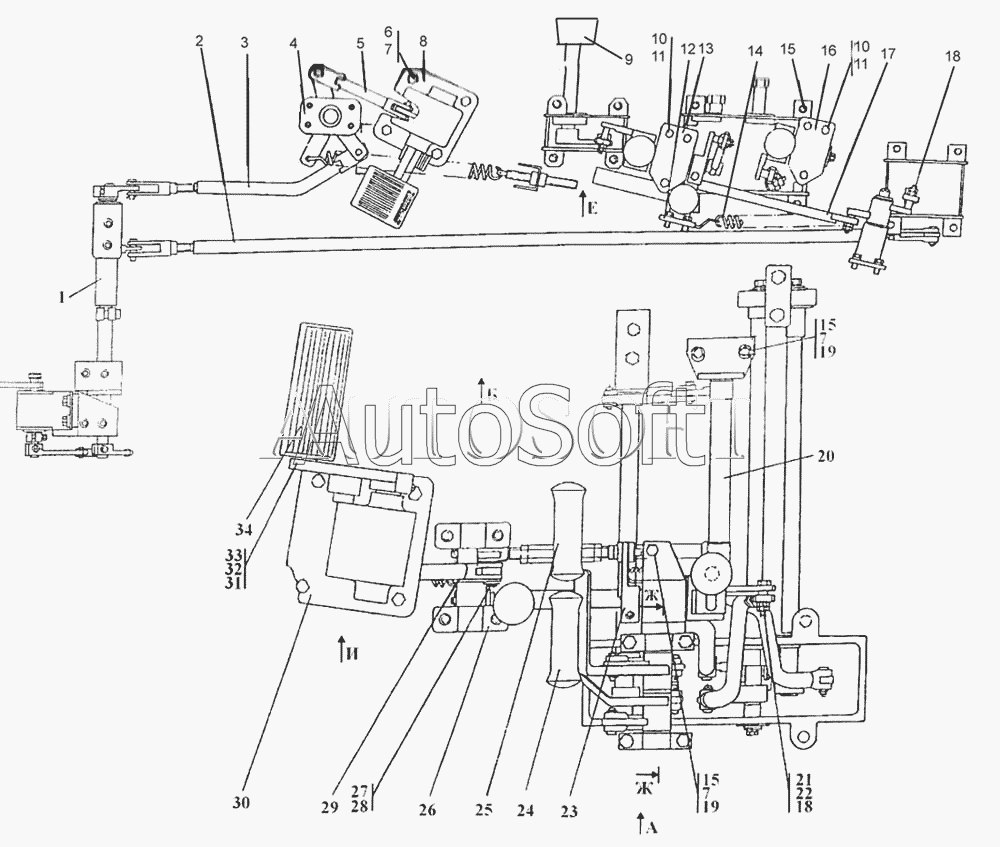

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Привод управления
26
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
18
18
26
27
27
28
29
29
30
30
31
32
33
33
34
9
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
9
10
10
11
11
12
13
13
14
14
15
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-13-50-02СП | 1***П | Привод управления | |
| 1 | 2***П | Мостик | |
| 1 | 2***П | Мостик | |
| 2 | 2***П | Тяга | |
| 2 | 2***П | Тяга | |
| 3 | 1***П | Тяга | |
| 3 | 1***П | Тяга | |
| 4 | 3***П | Мостик | |
| 4 | 3***П | Мостик | |
| 5 | 3***П | Тяга | |
| 5 | 3***П | Тяга | |
| 6 | 2***0 | Болт М10-6gх40 | |
| 6 | 2***0 | Болт М10-6gх40 | |
| 7 | Ш***Т | Шайба 10 ОТ | |
| 8 | 3***П | Педаль | |
| 9 | 2***П | Мостик | |
| 9 | 2***П | Мостик | |
| 10 | Б***0 | Болт М8-6gх40 | |
| 11 | Ш***Т | Шайба 8 Т | |
| 12 | 3***П | Сектор | |
| 13 | 3***П | Блок управления | |
| 13 | 3***П | Блок управления | |
| 14 | 7***1 | Пружина | |
| 14 | 7***0 | Пружина | |
| 15 | Б***0 | Болт М10-6gх30 | |
| 16 | 1***П | Блок управления | |
| 16 | 1***П | Блок управления | |
| 17 | 3***П | Тяга | |
| 17 | 3***П | Тяга | |
| 18 | Г***6 | Гайка М6 | |
| 19 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 20 | 1***П | Мостик | |
| 20 | 1***П | Мостик | |
| 21 | 4***6 | Втулка | |
| 21 | 4***0 | Втулка | |
| 22 | 4***8 | Ось | |
| 22 | 4***0 | Ось | |
| 23 | 3***П | Блок управления | |
| 23 | 3***П | Блок управления | |
| 24 | 3***П | Рукоятка | |
| 24 | 3***П | Рукоятка | |
| 25 | 3***П | Рукоятка | |
| 25 | 3***П | Рукоятка | |
| 26 | 2***П | Мостик | |
| 26 | 2***П | Мостик | |
| 27 | 4***1 | Ось | |
| 27 | 4***0 | Ось | |
| 28 | Ш***4 | Шплинт 3,2х14 | |
| 29 | 4***4 | Ухо | |
| 29 | 4***П | Ухо | |
| 30 | 3***П | Корпус | |
| 30 | 3***П | Корпус | |
| 31 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 32 | Б***0 | Болт М8-6gх30 | |
| 33 | 3***П | Педаль | |
| 33 | 3***П | Педаль | |
| 34 | 4***1 | Накладка педали |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
