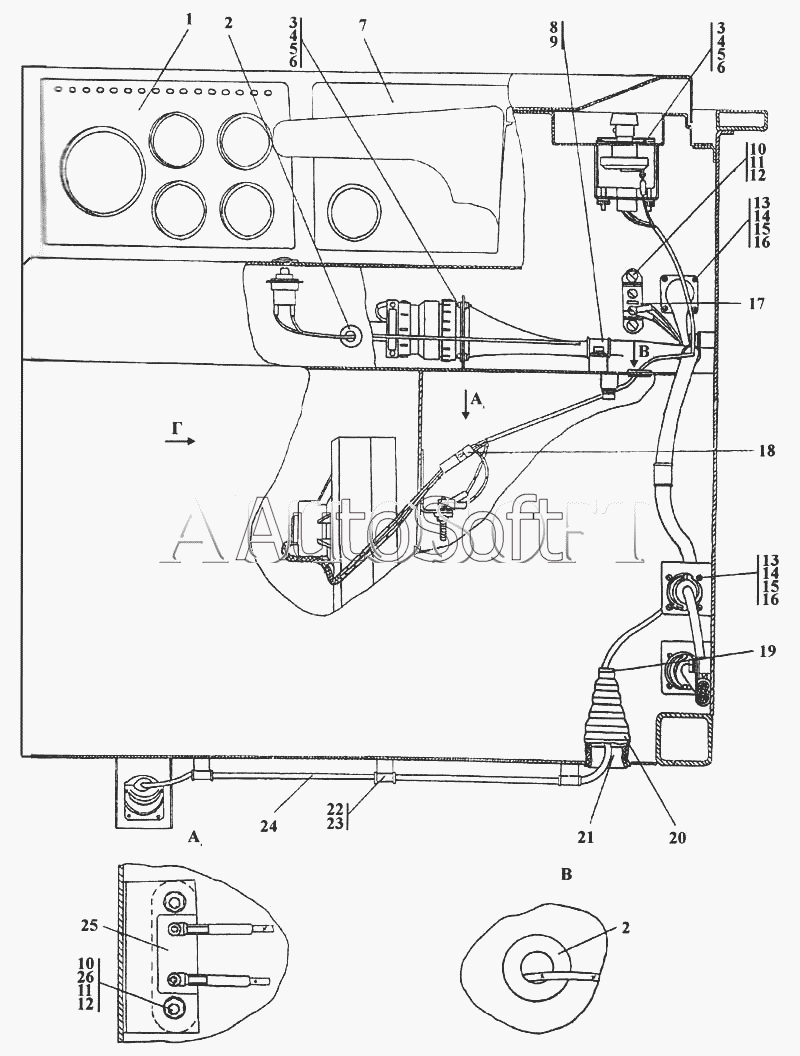

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Электрооборудование пола кабины
1
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
7
8
9
10
10
11
11
12
12
12
13
13
14
14
15
15
16
16
16
17
18
19
20
21
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-10-15-03СП | 2***П | Электрооборудование пола кабины | |
| 1 | 2***П | Щиток приборов | |
| 1 | 2***П | Щиток приборов | |
| 1 | 2***П | Щиток приборов | |
| 2 | 7***5 | Кольцо | |
| 3 | В***2 | Винт В.М4-6gх12 | |
| 4 | Г***4 | Гайка М4 | |
| 5 | Ш***4 | Шайба 4 | |
| 6 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 7 | 3***П | Щиток приборов | |
| 7 | 3***П | Щиток приборов | |
| 7 | 3***П | Щиток приборов | |
| 8 | 7***3 | Прокладка | |
| 9 | 7***7 | Хомутик | |
| 10 | В***2 | Винт В.М6-6gх22 | |
| 11 | Ш***Т | Шайба 6 Т | |
| 12 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 13 | В***0 | Винт В.М3-6gх10 | |
| 14 | Г***3 | Гайка М3 | |
| 15 | Ш***3 | Шайба 3 | |
| 16 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 | |
| 17 | 1***0 | Панель соединительная | |
| 18 | 6***2 | Колодка гнездовая | |
| 19 | 4***7 | Заглушка | |
| 20 | 7***2 | Чехол | |
| 21 | 4***2 | Зажим | |
| 21 | 4***0 | Зажим | |
| 22 | 4***9 | Хомутик | |
| 23 | 7***6 | Прокладка | |
| 24 | 1***П | Жгут | |
| 24 | 1***П | Жгут | |
| 25 | 1***0 | Сопротивление дополнительное "0" ТУ 37.003.1250-90 | |
| 26 | Г***0 | Гайка М6 ГОСТ 5915-70 |
