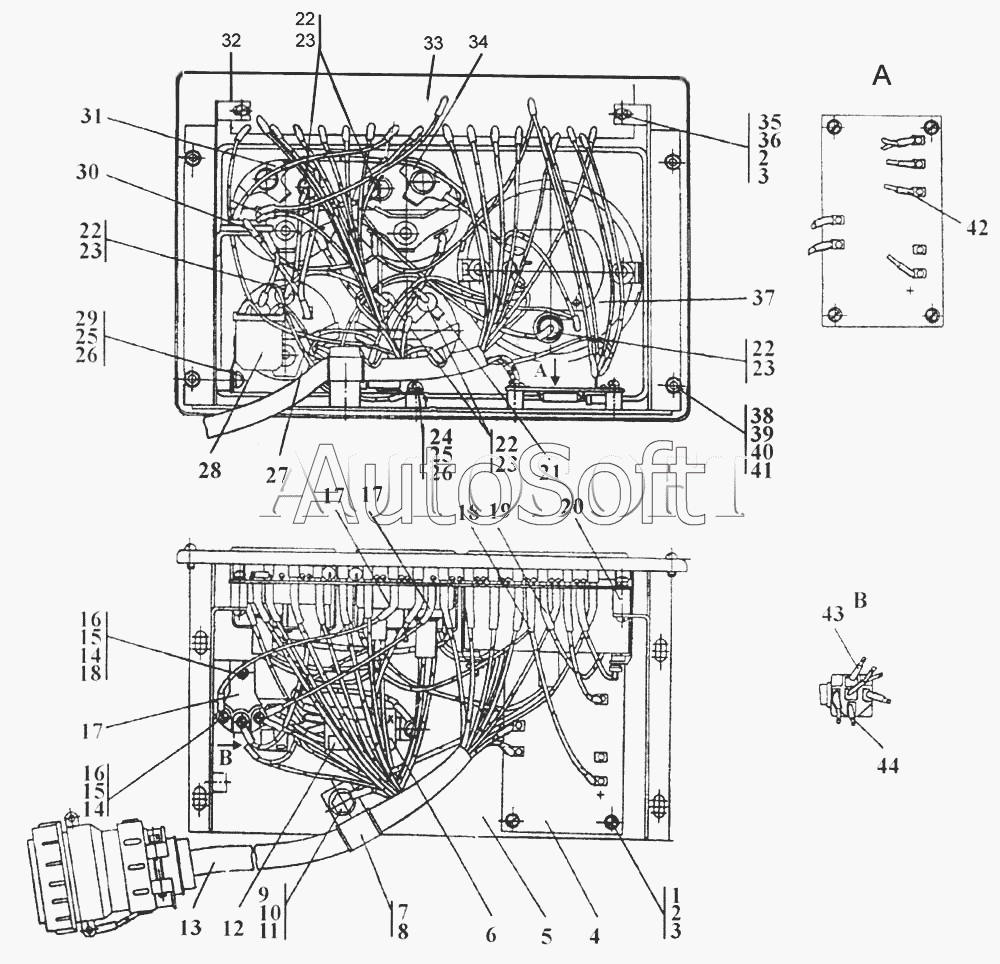

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Щиток приборов
28
32
32
31
31
31
30
30
29
29
33
27
27
27
26
26
26
25
25
24
23
23
23
23
39
44
44
43
43
42
42
41
41
40
22
22
22
22
38
37
37
36
35
34
34
34
5
12
11
11
10
9
8
7
6
5
13
4
4
3
3
3
2
2
1
18
21
21
21
20
19
19
18
18
18
18
17
17
17
16
16
15
15
14
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-10-153-01-10СП | 2***П | Щиток приборов | |
| 2502-10-153-01-20СП | 2***П | Щиток приборов | |
| 2502-10-153-01СП | 2***П | Щиток приборов | |
| 1 | В***2 | Винт В.М4-6gх12 | |
| 2 | Ш***Г | Шайба 4.65Г | |
| 3 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 4 | 3***П | Плата | |
| 4 | 3***П | Плата | |
| 5 | 3***П | Щиток | |
| 5 | 3***П | Щиток | |
| 6 | 9***7 | Реле | |
| 7 | 7***4 | Прокладка | |
| 8 | 7***9 | Хомутик | |
| 9 | Б***6 | Болт М8-6gх16 | |
| 10 | Ш***Г | Шайба 8 Т.65Г | |
| 11 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | 6***5 | Колодка гнездовая ОСТ 37.003.032-88 | |
| 13 | 2***П | Жгут | |
| 13 | 2***П | Жгут | |
| 14 | Ш***Г | Шайба 3.65Г | |
| 15 | Г***Н | Гайка М3-7Н | |
| 16 | В***0 | Винт В.М3-6gх10 | |
| 17 | 1***0 | Усилитель | |
| 17 | 4***П | Провод | |
| 17 | 4***П | Провод | |
| 18 | 2***П | Провод 112 | |
| 18 | 2***П | Провод 112 | |
| 18 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 | |
| 19 | 3***П | Провод | |
| 19 | 3***П | Провод | |
| 20 | 3***1 | Проставка | |
| 21 | У***Т | Приемник указателя уровня топлива | |
| 21 | У***Л | Приемник указателя уровня топлива | |
| 21 | У***Э | Приемник указателя уровня топлива | |
| 22 | А***2 | Лампа А24-2 ГОСТ 2023.1-88 | |
| 23 | Л***9 | Патрон со штекером ТУ 37.458.063-90 | |
| 24 | В***2 | Винт В.М6-6gх12 | |
| 25 | Ш***Г | Шайба 6 Т.65Г | |
| 26 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | 1***2 | Указатель напряжения | |
| 27 | 1***Т | Указатель напряжения | |
| 27 | 1***Э | Указатель напряжения | |
| 28 | Р***0 | Реле-сигнализатор 733.3747-10 | |
| 29 | 3***0 | Винт ВМ6-6gх8.58.019 ГОСТ 17473-80 | |
| 29 | 3***0 | Винт ВМ6-6gх8.58.029 ГОСТ 17473-80 | |
| 30 | 2***П | Провод 110 | |
| 30 | 2***П | Провод 110 | |
| 31 | У***Т | Приемник указателя температуры | |
| 31 | У***Л | Приемник указателя температуры | |
| 31 | У***Э | Приемник указателя температуры | |
| 32 | 3***1 | Панель | |
| 32 | 3***0 | Панель | |
| 33 | 3***П | Плата | |
| 34 | У***Т | Приемник указателя давления | |
| 34 | У***Л | Приемник указателя давления | |
| 34 | У***Э | Приемник указателя давления | |
| 35 | В***5 | Винт В.М4-6gх25 | |
| 36 | Г***Н | Гайка М4-7Н | |
| 37 | 2***3 | Тахометр ТУ 37.003.1251-85 | |
| 37 | 2***3 | Тахометр ТУ 37.003.1251-85 | |
| 38 | В***2 | Винт В.М5-6gх12 | |
| 39 | Г***Н | Гайка М5-7Н | |
| 40 | Ш***Г | Шайба 5.65Г | |
| 41 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 41 | 3***0 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 42 | 3***П | Провод | |
| 42 | 3***П | Провод | |
| 43 | 4***П | Провод | |
| 43 | 4***П | Провод | |
| 44 | 3***П | Провод | |
| 44 | 3***П | Провод |
