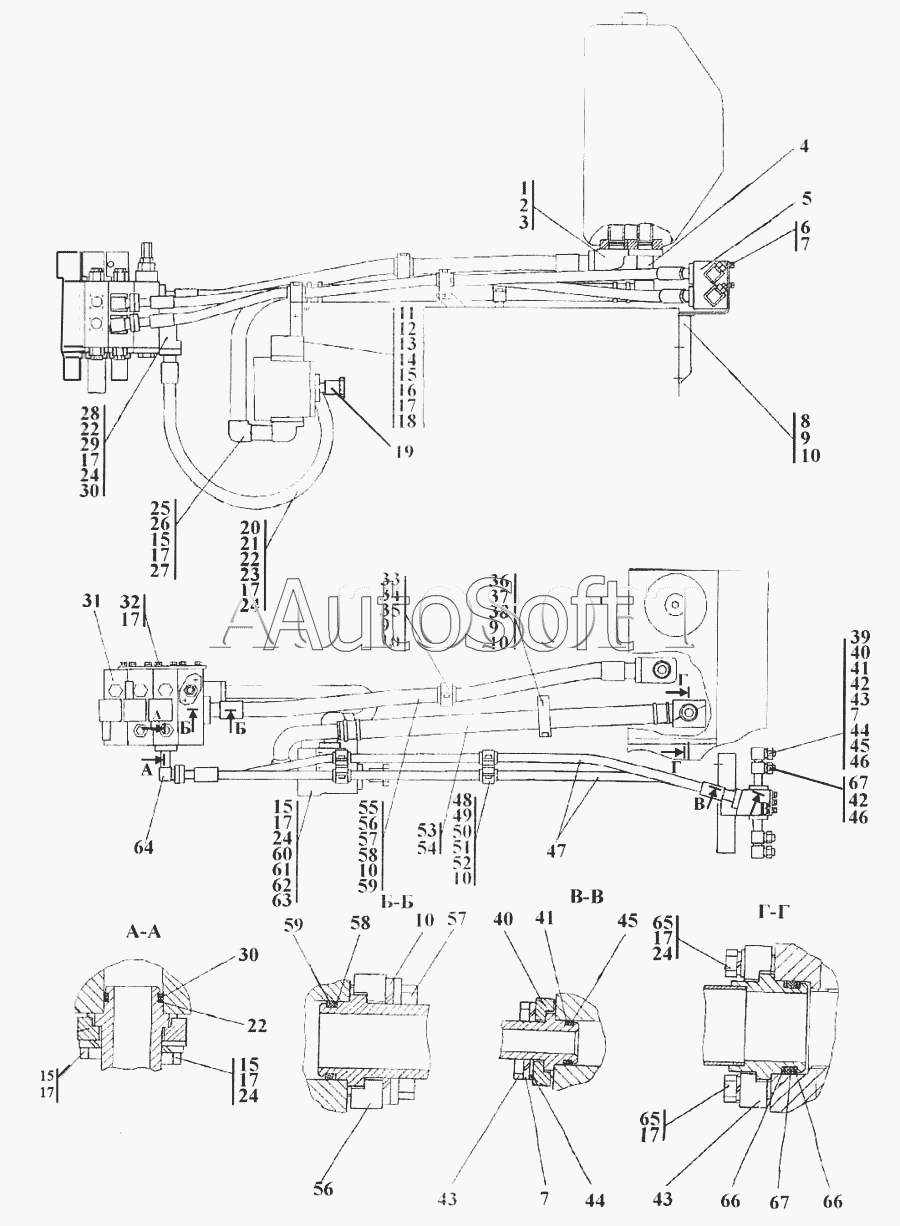

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Установка гидросистемы
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
9
9
10
10
10
10
10
10
11
11
12
12
13
14
15
15
15
15
15
16
16
17
17
17
17
17
17
17
17
17
17
18
19
20
20
21
21
22
22
22
23
23
24
24
24
24
24
24
25
25
26
27
28
28
29
29
30
30
31
31
32
33
33
34
34
35
36
36
37
37
38
39
39
40
40
40
41
41
42
42
42
43
43
43
45
45
46
46
46
47
47
48
48
49
49
50
50
51
51
52
53
53
54
54
55
55
56
56
56
57
57
57
58
58
59
59
60
61
62
62
63
63
64
64
65
65
66
66
66
67
67
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-26-1-20СП | 1***П | Установка гидросистемы | |
| 1101-26-1СП | 1***П | Установка гидросистемы | |
| 310170 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 310170-20 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 1 | 2***9 | Корпус | |
| 1 | 2***0 | Корпус | |
| 2 | 2***8 | Болт М16х1,5-6gх90 | |
| 2 | 2***0 | Болт М16х1,5-6gх90 | |
| 3 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 3 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 4 | 1***П | Трубопровод | |
| 4 | 1***П | Трубопровод | |
| 5 | 1***8 | Коллектор | |
| 5 | 1***0 | Коллектор | |
| 6 | 2***0 | Болт М10-6gх25 | |
| 6 | 2***0 | Болт М10-6gх25 | |
| 7 | Ш***Т | Шайба 10 ОТ | |
| 8 | 1***П | Кронштейн | |
| 8 | 1***П | Кронштейн | |
| 9 | 2***5 | Болт М16х1,5-6gх25.66.019 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М16х1,5-6gх25.66.029 ГОСТ 7796-70 | |
| 10 | Ш***Т | Шайба 16 ОТ | |
| 11 | 4***3 | Фланец | |
| 11 | 4***0 | Фланец | |
| 12 | 3***5 | Планка | |
| 12 | 3***0 | Планка | |
| 13 | 4***9 | Шайба защитная | |
| 14 | 3***5 | Шайба | |
| 15 | Б***0 | Болт М12-6gх40 | |
| 16 | 2***9 | Болт М12-6gх100 | |
| 16 | 2***0 | Болт М12-6gх100 | |
| 17 | Ш***Т | Шайба 12 ОТ | |
| 18 | К***8 | Кольцо 038-046-46-2-51-1668 | |
| 19 | 2***3 | Муфта | |
| 20 | 3***П | Рукав диаметром 25 | |
| 20 | 3***П | Рукав диаметром 25 | |
| 21 | 2***3 | Фланец | |
| 21 | 2***0 | Фланец | |
| 22 | 4***8 | Кольцо защитное | |
| 23 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 24 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 24 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 25 | 1***П | Трубопровод | |
| 25 | 1***П | трубопровод | |
| 26 | Б***0 | Болт М12-6gх80 | |
| 27 | К***8 | Кольцо 060-070-58-2-51-1668 | |
| 28 | 2***3 | Фланец | |
| 28 | 2***0 | Фланец | |
| 29 | 2***6 | Болт М12-6gх75 | |
| 29 | 2***0 | Болт М12-6gх75 | |
| 30 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 31 | 2***П | Распределитель секционный | |
| 31 | 2***П | Распределитель секционный | |
| 32 | Б***5 | Болт М12-6gх35 | |
| 33 | 2***0 | Скоба | |
| 33 | 2***0 | Скоба | |
| 34 | 2***1 | Планка | |
| 34 | 2***0 | Планка | |
| 35 | 4***4 | Втулка | |
| 36 | 5***6 | Скоба | |
| 36 | 5***0 | Скоба | |
| 37 | 5***7 | Планка | |
| 37 | 5***0 | Планка | |
| 38 | 7***7 | Прокладка | |
| 39 | 0***П | Трубопровод | |
| 39 | 0***П | Трубопровод | |
| 40 | 2***5 | Фланец | |
| 40 | 2***0 | Фланец | |
| 41 | 2***3 | Кольцо защитное | |
| 42 | 4***5 | Заглушка | |
| 42 | 4***0 | Заглушка | |
| 43 | Б***0 | Болт М10-6gх30 | |
| 45 | К***8 | Кольцо 022-028-36-2-51-1668 | |
| 46 | Н***5 | Гайка накидная | |
| 46 | Н***1 | Гайка накидная | |
| 47 | 2***П | Рукав диаметром 20 | |
| 47 | 2***П | Рукав диаметром 20 | |
| 48 | 2***0 | Скоба | |
| 48 | 2***0 | Скоба | |
| 49 | 2***1 | Планка | |
| 49 | 2***0 | Планка | |
| 50 | 2***2 | Прокладка | |
| 50 | 2***0 | Прокладка | |
| 51 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 51 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 52 | Г***5 | Гайка М16х1,5 | |
| 53 | 5***П | Хомут | |
| 53 | 5***П | Хомут | |
| 54 | 1***1 | Рукав | |
| 54 | 1***0 | Рукав | |
| 55 | 3***П | Рукав диаметром 32 | |
| 55 | 3***П | Рукав диаметром 32 | |
| 56 | 4***0 | Фланец | |
| 56 | 4***0 | Фланец | |
| 57 | 4***4 | Упор | |
| 57 | 4***0 | Упор | |
| 58 | 4***5 | Шайба защитная | |
| 59 | К***8 | Кольцо 042-050-46-2-51-1668 | |
| 60 | К***1 | Кольцо 100-110-58-2-ИРП-1314-1 | |
| 61 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 62 | Н***7 | Насос НШ100А-3 ГС ТУ3-25-180-97 | |
| 62 | Н***7 | Насос НШ100А-3Т ГС ТУ3-25-180-97 | |
| 63 | Н***3 | Насос НШ100-3 | |
| 63 | Н***Т | Насос НШ100-3Т | |
| 64 | 2***П | Трубопровод | |
| 64 | 2***П | Трубопровод | |
| 65 | Б***0 | Болт М12х1,25-6gх40 | |
| 66 | 2***2 | Фланец | |
| 66 | 2***0 | Фланец | |
| 66 | 7***7 | Шайба защитная | |
| 67 | 0***П | Трубопровод | |
| 67 | 0***П | Трубопровод | |
| 67 | К***8 | Кольцо 050-060-58-2-51-1668 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
