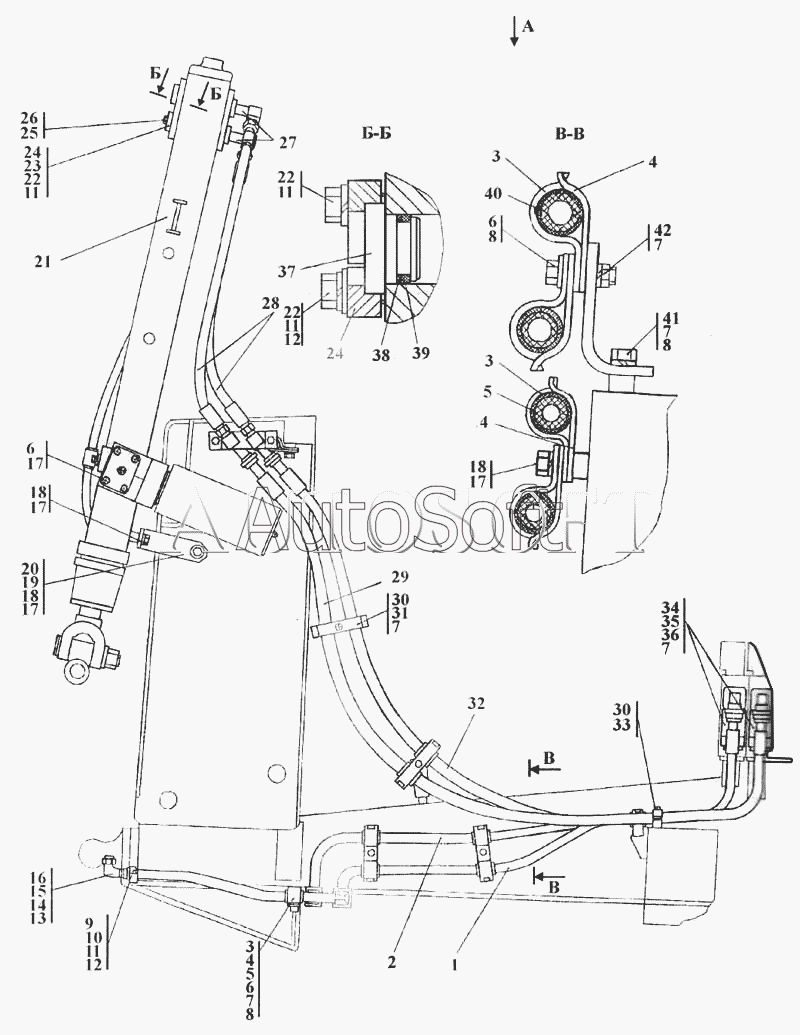

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Установка гидроцилиндров
27
31
30
30
30
29
29
28
28
27
31
26
26
25
24
24
24
23
23
22
22
22
36
42
41
40
40
39
38
37
37
21
36
35
34
34
33
33
32
32
4
4
4
11
11
11
11
10
9
8
8
8
8
7
7
7
7
7
6
6
6
5
5
12
4
3
3
3
3
2
2
1
1
16
21
20
20
19
19
18
18
18
18
17
17
17
17
16
15
15
14
14
13
13
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1106-26-11-20СП | 1***П | Установка гидроцилиндров | |
| 1106-26-11СП | 1***П | Установка гидроцилиндров | |
| 1 | 1***П | Рукав диаметром 16 | |
| 1 | 1***П | Рукав диаметром 16 | |
| 2 | 1***П | Рукав диаметром 16 | |
| 2 | 1***П | Рукав диаметром 16 | |
| 3 | 2***0 | Скоба | |
| 3 | 2***0 | Скоба | |
| 4 | 2***1 | Планка | |
| 4 | 2***0 | Планка | |
| 5 | 4***5 | Втулка | |
| 6 | Б***5 | Болт М12-6gх35 | |
| 7 | Ш***Т | Шайба 12 ОТ | |
| 8 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 9 | 1***9 | Планка | |
| 10 | Б***0 | Болт М10-6gх50 | |
| 11 | Ш***Т | Шайба 10 ОТ | |
| 12 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 13 | Н***2 | Контргайка | |
| 13 | Н***1 | Контргайка | |
| 14 | Н***1 | Угольник ввертной | |
| 14 | Н***1 | Угольник ввертной | |
| 15 | Н***5 | Гайка накидная | |
| 15 | Н***1 | Гайка накидная | |
| 16 | 4***5 | Заглушка | |
| 16 | 4***0 | Заглушка | |
| 17 | Ш***Т | Шайба 16 ОТ | |
| 18 | 2***0 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 18 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 19 | 3***0 | Шайба | |
| 19 | 3***0 | Шайба | |
| 20 | 1***7 | Серьга | |
| 20 | 1***0 | Серьга | |
| 21 | 1***П | Гидроцилиндр диаметром 100 | |
| 21 | 1***П | Гидроцилиндр диаметром 100 | |
| 22 | Б***0 | Болт М10-6gх30 | |
| 23 | 2***1 | Заглушка | |
| 23 | 2***0 | Заглушка | |
| 24 | 2***5 | Фланец | |
| 24 | 2***0 | Фланец | |
| 25 | К***8 | Кольца 007-011-25-2-51-1668 | |
| 26 | 3***5 | Пробка | |
| 26 | 3***0 | Пробка | |
| 27 | 0***П | Трубопровод | |
| 27 | 0***П | Трубопровод | |
| 28 | 4***П | Рукав высокого давления диаметром 16 армированный | |
| 28 | 4***П | Рукав высокого давления диаметром 16 армированный | |
| 29 | 2***П | Рукав диаметром 20 | |
| 29 | 2***П | Рукав диаметром 20 | |
| 30 | 2***0 | Бугель | |
| 30 | 2***0 | Бугель | |
| 31 | 2***0 | Болт М12х1,25-6gх55.109.40Х.019 ГОСТ 7795-70 | |
| 31 | 2***0 | Болт М12х1,25-6gх55.109.40Х.029 ГОСТ 7795-70 | |
| 32 | 2***П | Рукав диаметром 20 | |
| 32 | 2***П | Рукав диаметром 20 | |
| 33 | 2***0 | Болт М12х1,25-6gх45 | |
| 33 | 2***0 | Болт М12х1,25-6gх45 | |
| 34 | 2***4 | Фланец | |
| 34 | 2***0 | Фланец | |
| 35 | 4***8 | Кольцо защитное | |
| 36 | 2***6 | Болт М12-6gх75 | |
| 36 | 2***0 | Болт М12-6gх75 | |
| 37 | 2***0 | Заглушка | |
| 37 | 2***0 | Заглушка | |
| 38 | 2***3 | Кольцо защитное | |
| 39 | К***8 | Кольцо 022-028-36-2-51-1668 | |
| 40 | 2***2 | Прокладка | |
| 40 | 2***0 | Прокладка | |
| 41 | Б***5 | Болт М12х1,25-6gх25 | |
| 42 | Г***2 | Гайка М12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
