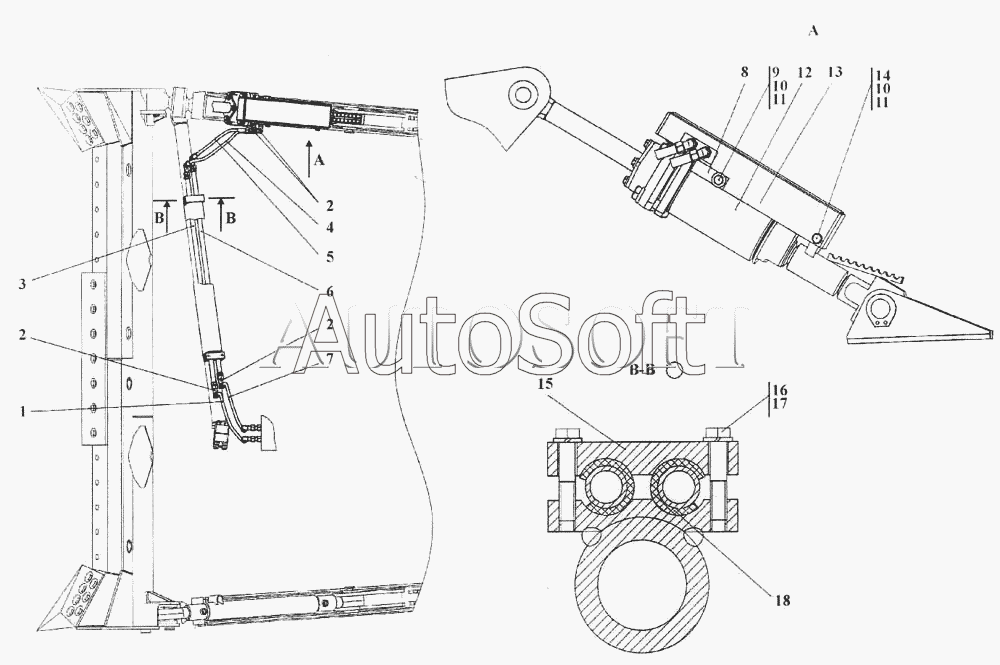

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Гидросистема бульдозерного оборудования (для модели Т-11.01ЯМ)
13
9
9
10
10
11
11
11
12
12
13
8
14
15
15
16
16
17
18
4
1
1
2
2
2
2
3
3
4
5
5
6
6
7
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011101-93-550-01-20СП | 0***П | Гидросистема бульдозерного оборудования | |
| 011101-93-550-01СП | 0***П | Гидросистема бульдозерного оборудования | |
| 1 | 0***П | Рукав | |
| 1 | 0***П | Рукав высокого давления d16 армированный | |
| 2 | 4***П | Угольник | |
| 2 | 4***П | Угольник | |
| 3 | 0***П | Трубопровод | |
| 3 | 0***П | Трубопровод | |
| 4 | 0***П | Рукав высокого давления d16 армированный | |
| 4 | 0***П | Рукав высокого давления d16 армированный | |
| 5 | 0***П | Рукав высокого давления d16 армированный | |
| 5 | 0***П | Рукав высокого давления d16 армированный | |
| 6 | 0***П | Трубопровод | |
| 6 | 0***П | Трубопровод | |
| 7 | 0***П | Рукав | |
| 7 | 0***П | Рукав | |
| 8 | 0***4 | Пластина | |
| 8 | 0***0 | Пластина | |
| 9 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 10 | Ш***Т | Шайба 16 ОТ | |
| 11 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 12 | 0***П | Гидрораскос | |
| 12 | 0***П | Гидрораскос | |
| 13 | 0***П | Кожух | |
| 13 | 0***П | Кожух | |
| 14 | Б***5 | Болт М16х1,5-6gх35 | |
| 15 | 0***8 | Планка | |
| 15 | 0***0 | Планка | |
| 16 | 2***4 | Болт М16-6gх50.88.35.019 ГОСТ 7795-70 | |
| 16 | 2***0 | Болт М16-6gх50.88.35.029 ГОСТ 7795-70 | |
| 17 | Ш***Т | Шайба 12 ОТ | |
| 18 | 4***2 | Втулка |
