Каталог запасных частей к технике: Промтрактор Т-11.01Я. Кабина
2
2
3
3
4
5
5
6
7
8
8
9
9
10
10
11
11
12
13
14
14
14
14
15
15
15
15
16
16
16
17
18
19
19
21
21
22
23
24
25
25
26
27
27
28
28
29
29
29
30
30
31
31

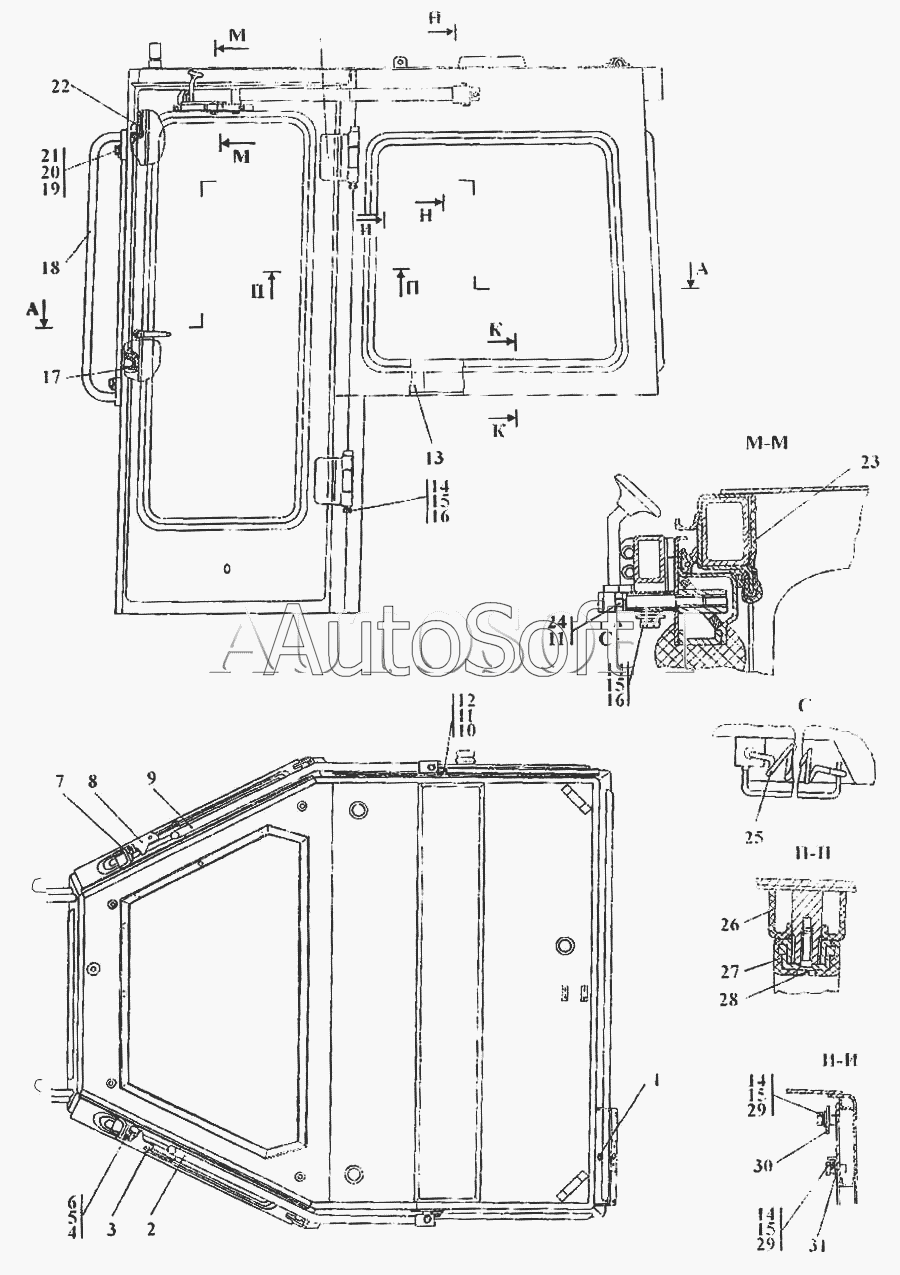

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-59-1СП | 2***П | Кабина | |
| 2 | 2***П | Балка | |
| 2 | 2***П | Балка | |
| 3 | 2***П | Фиксатор | |
| 3 | 2***П | Фиксатор | |
| 4 | Г***4 | Гайка М64 | |
| 5 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 6 | В***2 | Винт В.М6-6gх22 | |
| 7 | 2***6 | Пластина | |
| 8 | 2***П | Фиксатор | |
| 8 | 2***П | Фиксатор | |
| 9 | 2***П | Балка | |
| 9 | 2***П | Балка | |
| 10 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 11 | Ш***Т | Шайба 10 ОТ | |
| 12 | Б***0 | Болт М10-6gх30 | |
| 13 | 2***8 | Панель | |
| 14 | Б***0 | Болт М8-6gх20 | |
| 15 | Ш***Т | Шайба 8 Т | |
| 16 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 16 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 17 | 2***4 | Лист | |
| 18 | 4***П | Поручень | |
| 19 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 21 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 21 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 22 | 2***5 | Лист | |
| 23 | 2***3 | Лист | |
| 24 | Б***0 | Болт М10-6gх60 | |
| 25 | 3***1 | Пружина | |
| 25 | 3***0 | Пружина | |
| 26 | 2***7 | Кожух | |
| 27 | 2***П | Ручка | |
| 27 | 2***П | Ручка | |
| 28 | 2***2 | Винт | |
| 28 | 2***0 | Винт | |
| 29 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 30 | 2***1 | Плата | |
| 30 | 2***0 | Плата | |
| 31 | 2***П | Кронштейн | |
| 31 | 2***П | Кронштейн |
