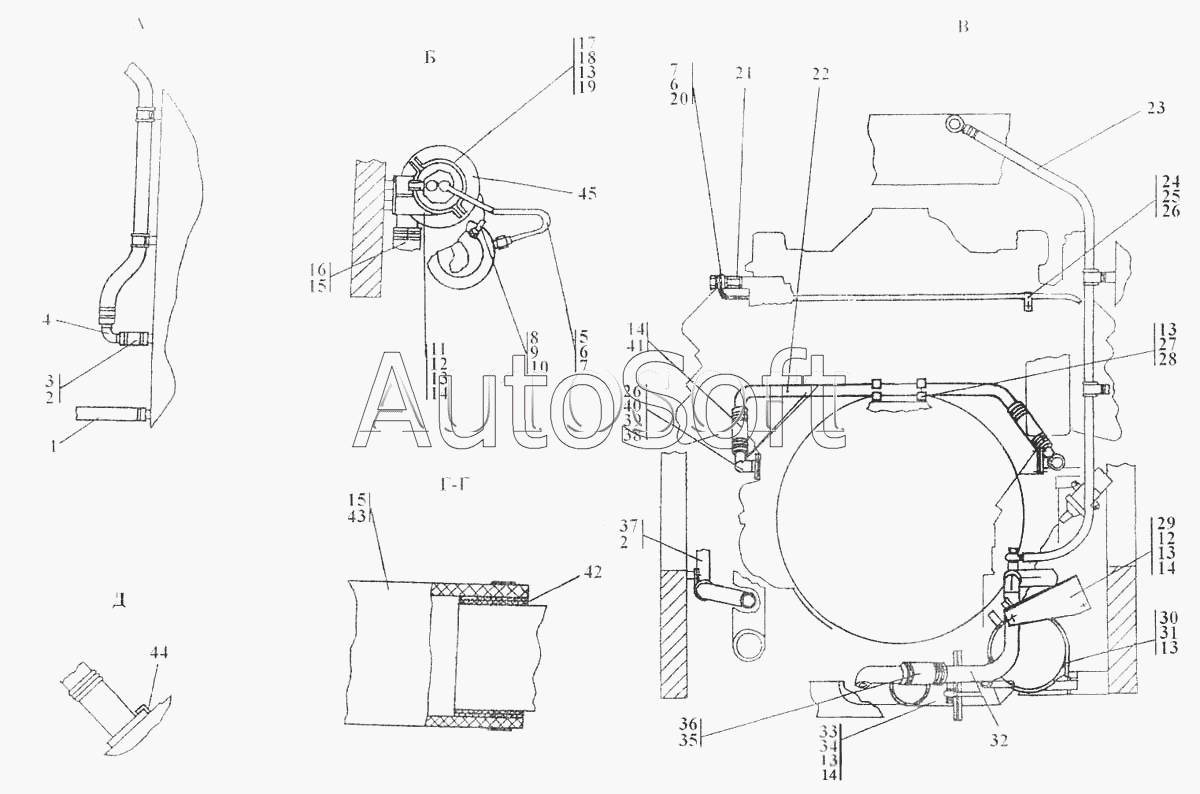

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Установка системы подогрева
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
13
13
13
13
13
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-43-2-20СП | 1***П | Установка системы подогрева | |
| 1102-43-2СП | 1***П | Установка системы подогрева | |
| 1 | 4***6 | Рукав | |
| 2 | Х***2 | Хомут 1040-У-02 | |
| 3 | 4***1 | Рукав | |
| 4 | 1***П | Трубопровод | |
| 5 | 1***П | Трубопровод | |
| 6 | 4***3 | Прокладка | |
| 7 | 7***2 | Болт зажимной | |
| 8 | 3***П | Провод ВН | |
| 9 | К***6 | Колпачок защитный проводов высокого напряжения 130-370-71486 | |
| 10 | С***2 | Наконечник свечной с помехоподавателем | |
| 11 | 1***П | Кронштейн | |
| 12 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 13 | Ш***Т | Шайба 12 ОТ | |
| 14 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 15 | Х***2 | Хомут 1070-У-02 | |
| 16 | 4***6 | Патрубок | |
| 17 | 1***1 | Зажим | |
| 18 | Б***0 | Болт М12х1,25-6gх40 | |
| 19 | Г***5 | Гайка М12х1,25 | |
| 20 | 1***П | Трубопровод | |
| 21 | 2***2 | Штуцер | |
| 22 | 1***П | Трубопровод | |
| 23 | 4***П | Рукав | |
| 24 | 4***9 | Хомутик | |
| 25 | Б***6 | Болт М8-6gх16 | |
| 26 | Ш***Т | Шайба 8 Т | |
| 27 | Б***0 | Болт М12-6gх40 | |
| 28 | 1***П | Кронштейн | |
| 29 | 3***4 | Кронштейн | |
| 30 | 1***П | Петля | |
| 31 | 2***9 | Болт М12х1,25-6gх65.58.019 ГОСТ 7795-70 | |
| 32 | 1***П | Трубопровод | |
| 33 | 1***П | Газовод | |
| 34 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 35 | Х***2 | Хомут 1055-У-02 | |
| 36 | 4***4 | Рукав | |
| 37 | 4***7 | Рукав | |
| 38 | 1***П | Трубопровод | |
| 39 | 4***3 | Прокладка | |
| 40 | Б***0 | Болт М8-6gх20 | |
| 41 | 4***7 | Рукав | |
| 42 | 1***0 | Прокладка | |
| 43 | 4***7 | Рукав | |
| 44 | 1***П | Кронштейн |
