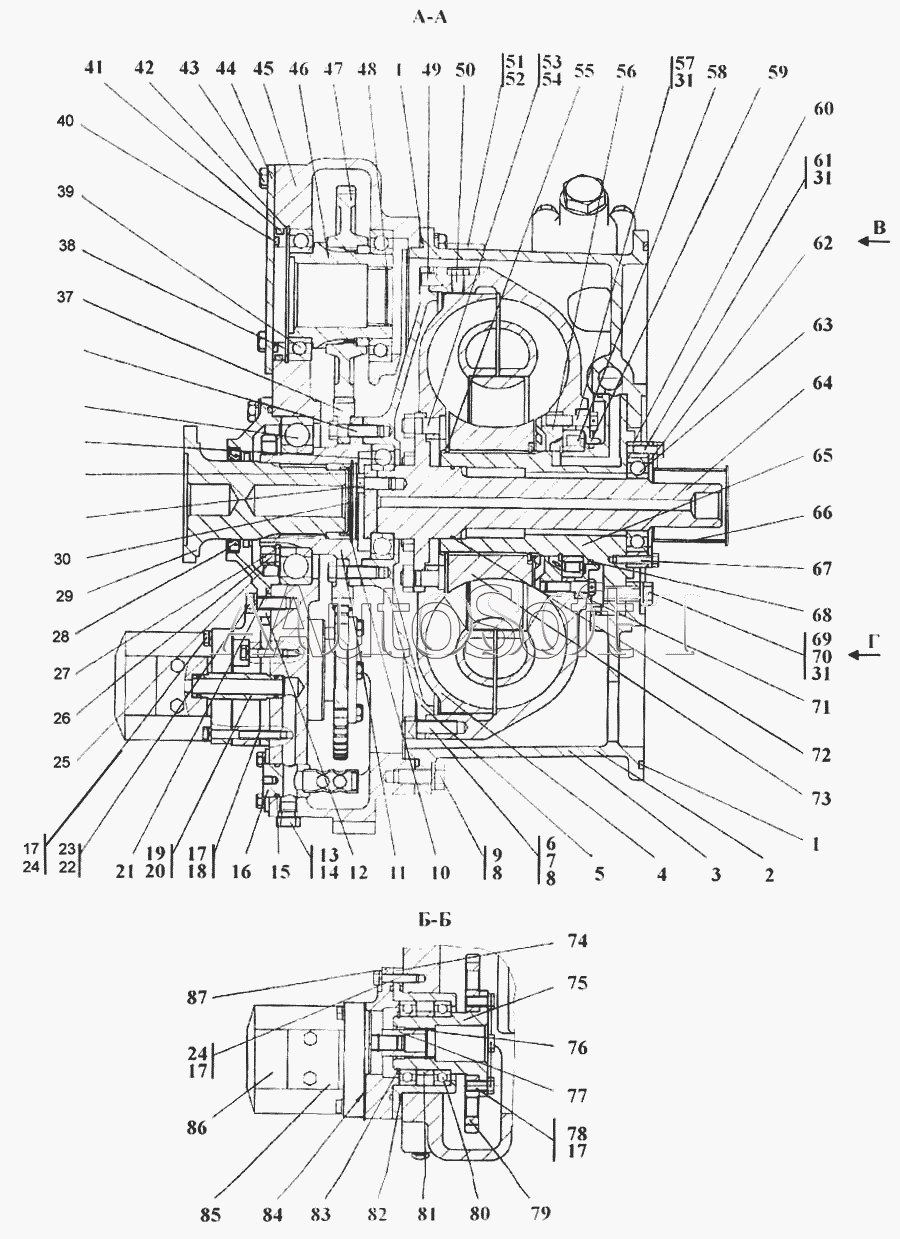

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Гидротрансформатор с редуктором привода насосов
54
66
65
64
63
62
61
60
59
58
57
56
55
67
53
52
51
51
50
49
48
47
46
45
45
77
87
86
85
84
84
83
82
81
80
79
78
44
76
75
74
73
72
71
70
70
69
68
67
9
19
18
17
17
17
17
16
15
14
13
13
12
11
10
20
9
8
8
7
6
5
4
3
3
2
1
1
32
43
42
41
40
39
38
37
36
35
34
33
31
31
31
30
29
28
27
26
25
24
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-14-1-20СП | 1***П | Гидротрансформатор с редуктором при вода насосов | |
| 1101-14-1СП | 1***П | Гидротрансформатор с редуктором привода насосов | |
| 1 | К***3 | Кольцо 500-510-58-2-3 | |
| 2 | 1***3 | Колесо насосное | |
| 3 | 1***1 | Корпус | |
| 3 | 1***0 | Корпус | |
| 4 | 1***4 | Колесо турбинное | |
| 5 | 1***П | Фланец | |
| 6 | 1***6 | Пластина | |
| 7 | 3***3 | Гайка М12х1,25 | |
| 8 | 2***0 | Шпилька М12х(1,75-3п/1,25-6g)х25.66.013 ГОСТ 22038-76 | |
| 9 | 2***7 | Болт М14х1,5-6gх40 | |
| 9 | 2***0 | Болт М14х1,5-6gх40 | |
| 10 | 5***7 | Кольцо С75 | |
| 11 | 1***П | Ступица | |
| 12 | 1***7 | Крышка | |
| 13 | 3***6 | Пробка | |
| 13 | 3***0 | Пробка | |
| 14 | К***8 | Кольцо 012-016-25-2-51-1668 | |
| 15 | К***8 | Кольцо 027-032-30-2-51-1668 | |
| 16 | 1***П | Заборник | |
| 17 | Ш***Т | Шайба 8 Т | |
| 18 | Б***0 | Болт М8-6gх70 | |
| 19 | 1***6 | Втулка | |
| 20 | 0***8 | Кольцо | |
| 21 | К***8 | Кольцо 175-181-36-2-51-1668 | |
| 22 | Ш***Т | Шайба 12 ОТ | |
| 23 | Б***0 | Болт М12-6gх30 | |
| 24 | Б***5 | Болт М8-6gх35 | |
| 25 | 3***0 | Гайка | |
| 26 | 3***0 | Винт ВМ-6gх16.33Н.019 ГОСТ 1478-84 | |
| 27 | 2***0 | Шайба | |
| 28 | М***3 | Манжета 2.2-75х100-3 | |
| 29 | 1***6 | Фланец | |
| 30 | 1***7 | Заглушка | |
| 31 | П***С | Проволока 1,6-0-С | |
| 32 | 2***0 | Болт | |
| 33 | 1***3 | Фланец | |
| 34 | П***2 | Подшипник 176212 | |
| 35 | П***8 | Подшипник 176218 | |
| 36 | 2***1 | Болт 3М12-6gх40 | |
| 37 | 1***8 | Шестерня | |
| 38 | 2***1 | Втулка | |
| 39 | П***А | Подшипник 116А | |
| 40 | К***1 | Кольцо 100-110-58-2-ИРП1314-1 | |
| 41 | К***8 | Кольцо 115-125-58-2-51-1668 | |
| 42 | 5***8 | Кольцо С125 ГОСТ 13941-86 | |
| 43 | Б***5 | Болт М12-6gх25 | |
| 44 | 2***3 | Крышка | |
| 45 | 1***2 | Корпус | |
| 45 | 1***0 | Корпус | |
| 46 | 1***2 | Ступица | |
| 47 | 1***П | Шестерня | |
| 48 | 5***5 | Кольцо С52 ГОСТ 13943-86 | |
| 49 | 3***3 | Штифт | |
| 50 | 3***2 | Пробка | |
| 51 | 7***0 | Пробка | |
| 51 | 7***0 | Пробка | |
| 52 | К***8 | Кольцо 045-050-30-2-51-1668 | |
| 53 | 1***6 | Болт призонный | |
| 54 | 3***2 | Гайка М14х1,5-6Н | |
| 55 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 56 | 1***5 | Коллектор | |
| 57 | 2***2 | Болт 3М10-6gх40 | |
| 58 | П***0 | Подшипник 1032920 | |
| 59 | 5***2 | Кольцо | |
| 60 | 1***6 | Стакан | |
| 61 | 2***0 | Болт | |
| 62 | 1***7 | Кольцо | |
| 63 | П***0 | Подшипник 210 | |
| 64 | 1***2 | Вал турбины | |
| 65 | 1***П | Ось реактора | |
| 66 | 1***П | Крышка | |
| 67 | 2***0 | Болт М8-6gх20 | |
| 67 | 2***0 | Болт М8-6gх20 | |
| 68 | 2***5 | Кольцо уплотнительное | |
| 69 | 3***0 | Шайба | |
| 70 | 2***0 | Болт 3М14х1,5-6gх35 | |
| 70 | 2***0 | Болт 3М14х1,5-6gх35 | |
| 71 | 1***4 | Стакан | |
| 72 | 4***5 | Кольцо уплотнительное | |
| 73 | 1***5 | Колесо реактора | |
| 74 | 1***5 | Стакан | |
| 75 | 1***4 | Ступица | |
| 76 | 5***2 | Кольцо С28 ГОСТ 13941-86 | |
| 77 | 4***9 | Муфта | |
| 78 | 2***1 | Болт | |
| 79 | 1***1 | Шестерня | |
| 80 | П***0 | Подшипник 110 | |
| 81 | 1***3 | Втулка | |
| 82 | К***3 | Кольцо 104-110-36-2-3 | |
| 83 | 5***0 | Кольцо С50 Ц9хр ГОСТ 13940-86 | |
| 84 | 4***9 | Прокладка | |
| 84 | 4***0 | Прокладка | |
| 85 | Н***8 | Насос НШ-14Г-3 ОСТ 23.1.92-88 | |
| 86 | 5***5 | Кольцо С16 ГОСТ 13940-86 | |
| 87 | 1***8 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
