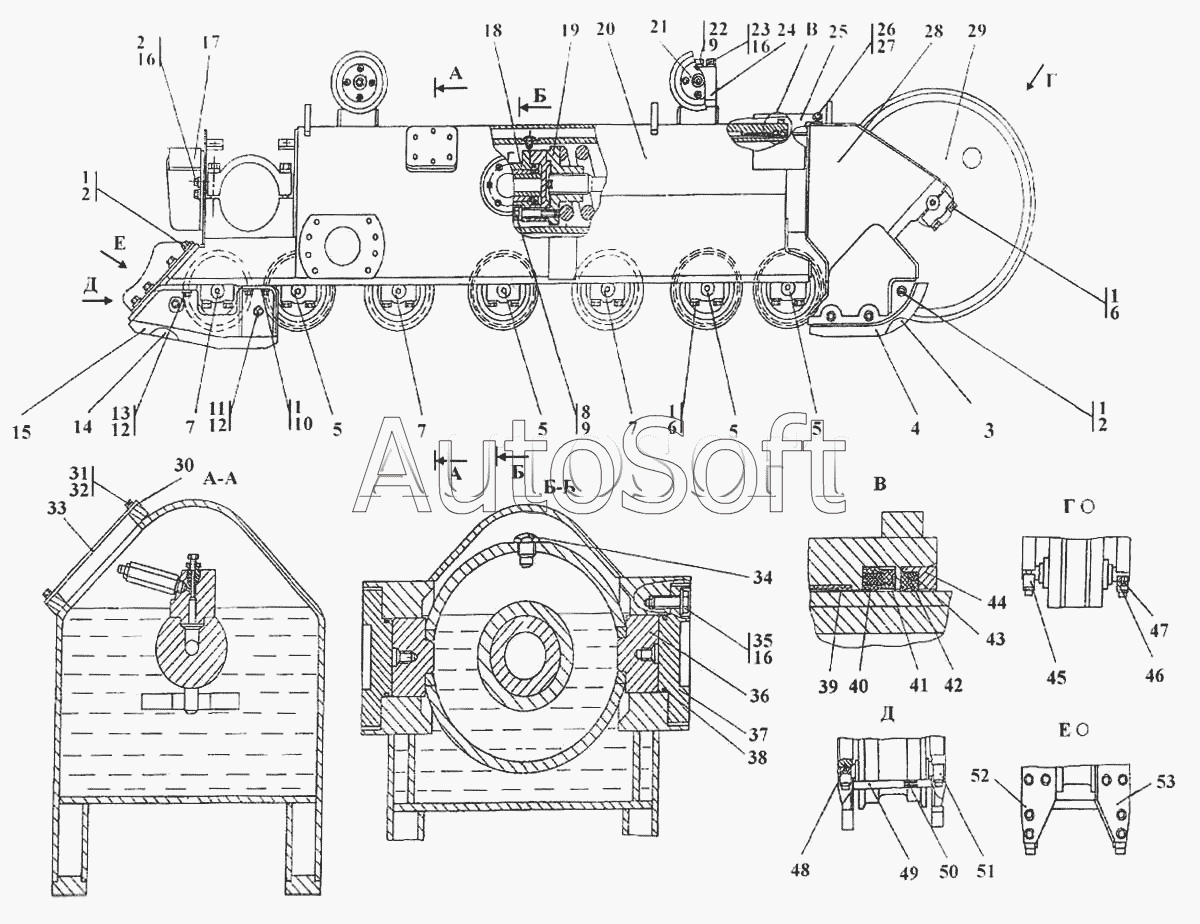

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Тележка (для модели Т-11.01ЯМ)
27
34
33
32
31
30
30
29
29
28
28
27
35
26
25
24
23
23
22
22
21
21
20
20
45
53
53
52
52
51
50
50
49
48
47
46
19
44
43
42
41
40
39
38
37
36
35
6
6
5
5
5
5
5
4
4
3
3
2
2
2
2
1
1
1
1
1
1
6
13
19
18
18
17
17
16
16
16
15
15
14
14
13
12
12
12
11
11
10
9
9
8
8
7
7
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-21-30-01-20СП | 1***П | Отбойник | |
| 1101-21-30-01СП | 1***П | Отбойник | |
| 1101-21-31-01-20СП | 1***П | Отбойник | |
| 1101-21-31-01СП | 1***П | Отбойник | |
| 1101-21-34-01-20СП | 1***П | Щиток | |
| 1101-21-34-01СП | 1***П | Щиток | |
| 1101-21-34-01СП | 1***П | Щиток | |
| 1112-21-12-20СП | 1***П | Рама тележки | |
| 1112-21-12СП | 1***П | Рама тележки | |
| 1112-21-2-20СП | 1***П | Тележка | |
| 1112-21-2СП | 1***П | Тележка | |
| 1112-21-3-20СП | 1***П | Тележка | |
| 1112-21-3СП | 1***П | Тележка | |
| 1 | 3***1 | Шайба | |
| 1 | 3***0 | Шайба | |
| 2 | 2***1 | Болт М16-6gх30.10.9.40Х019 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт М16-6gх30.10.9.40Х029 ГОСТ 7796-70 | |
| 3 | 1***7 | Отбойник | |
| 3 | 1***0 | Отбойник | |
| 4 | 1***6 | Отбойник | |
| 4 | 1***0 | Отбойник | |
| 5 | 1***П | Каток опорный | |
| 5 | 1***П | Каток опорный | |
| 6 | 2***1 | Болт М16-6gх85 | |
| 6 | 2***0 | Болт М16-6gх85 | |
| 7 | 1***П | Каток опорный | |
| 7 | 1***П | Каток опорный | |
| 8 | 2***0 | Болт М20х1,5-6gх120 | |
| 8 | 2***0 | Болт М20х1,5-6gх120 | |
| 9 | Ш***Т | Шайба 20 ОТ | |
| 10 | Б***5 | Болт М16-6gх45 | |
| 11 | 3***0 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 11 | 3***0 | Гайка М20х1,5-6Н.12.40Х.029 ГОСТ 5915-70 | |
| 12 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 | |
| 13 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70 | |
| 13 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 ГОСТ 7796-70 | |
| 14 | 1***П | Щиток | |
| 14 | 1***П | Щиток | |
| 15 | 1***П | Щиток | |
| 15 | 1***П | Щиток | |
| 16 | Ш***Т | Шайба 16 ОТ | |
| 17 | 1***П | Отбойник | |
| 17 | 1***П | Отбойник | |
| 18 | 1***П | Механизм натяжения | |
| 18 | 1***П | Механизм натяжения | |
| 19 | 1***П | Механизм сдавания | |
| 19 | 1***П | Механизм сдавания | |
| 20 | 1***П | Рама тележки | |
| 20 | 1***П | Рама тележки | |
| 21 | 1***П | Каток поддерживающий | |
| 21 | 1***П | Каток поддерживающий | |
| 22 | 2***2 | Болт М20-6gх85.109.40Х019 ГОСТ 7796-70 | |
| 22 | 2***0 | Болт М20-6gх85.109.40Х029 ГОСТ 7796-70 | |
| 23 | 2***2 | Болт | |
| 23 | 2***0 | Болт | |
| 24 | 1***2 | Опора | |
| 25 | 1***0 | Кожух | |
| 26 | Б***0 | Болт М12-6gх20 | |
| 27 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 27 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 28 | 1***П | Рама тележки передняя | |
| 28 | 1***П | Рама тележки передняя | |
| 29 | 1***П | Колесо натяжное | |
| 29 | 1***П | Колесо натяжное | |
| 30 | 4***8 | Прокладка | |
| 30 | 4***0 | Прокладка | |
| 31 | Б***6 | Болт М8-6gх16 | |
| 32 | Ш***Т | Шайба 8 Т | |
| 33 | 1***1 | Крышка | |
| 34 | 1***7 | Стопор | |
| 35 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 35 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 36 | 1***5 | Вкладыш | |
| 37 | 1***5 | Крышка | |
| 38 | К***8 | Кольцо 088-095-46-2-51-1668 | |
| 39 | 1***9 | Втулка | |
| 40 | 4***7 | Кольцо упругое | |
| 41 | 1***3 | Манжета | |
| 42 | 1***2 | Манжета | |
| 43 | 4***6 | Кольцо упругое | |
| 44 | 1***4 | Каркас | |
| 45 | 1***0 | Крышка | |
| 46 | 1***1 | Крышка | |
| 47 | 3***0 | Штифт | |
| 48 | 3***1 | Штифт | |
| 49 | 1***5 | Труба | |
| 50 | 1***П | Стяжка | |
| 50 | 1***П | Стяжка | |
| 51 | 1***9 | Крышка | |
| 52 | 1***1 | Лист | |
| 52 | 1***0 | Лист | |
| 53 | 1***П | Отбойник | |
| 53 | 1***П | Отбойник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
