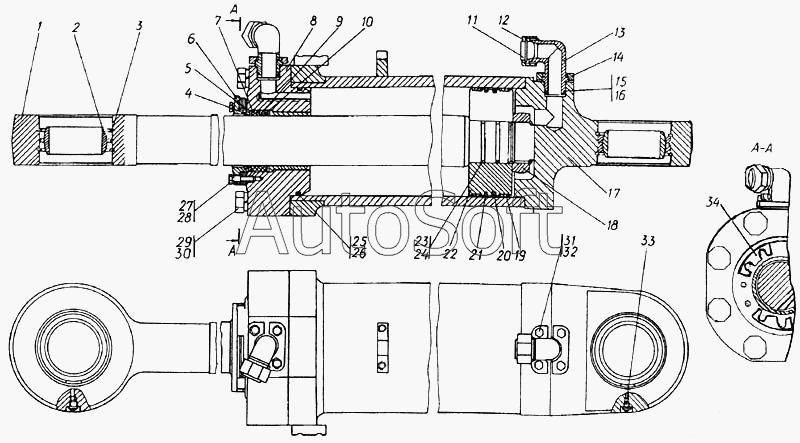

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Гидроцилиндр 46-98-511-01СП/46-98-511-02СП
1
1
2
3
3
4
4
4
5
5
6
7
7
8
9
9
10
10
11
11
12
12
13
13
15
16
16
17
18
19
20
20
21
22
23
24
24
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46-98-511-01-20СП | 4***П | Гидроцилиндр | |
| 46-98-511-01СП | 4***П | Гидроцилиндр | |
| 46-98-511-02-20СП | 4***П | Гидроцилиндр | |
| 46-98-511-02СП | 4***П | Гидроцилиндр | |
| 1 | 4***8 | Шток | |
| 1 | 4***0 | Шток | |
| 2 | 9***К | Подшипник ГОСТ 3635-78 | |
| 3 | 5***0 | Кольцо С150Ц9хр ГОСТ 13941-86 | |
| 3 | 5***0 | Кольцо С150Кд9хр ГОСТ 13941-86 | |
| 4 | 2***П | Грязесъемник 3-d ГОСТ 24811-81 | |
| 4 | 4***1 | Фланец | |
| 4 | 4***0 | Фланец | |
| 5 | 2***9 | Кольцо | |
| 5 | 2***0 | Кольцо | |
| 6 | 4***1 | Скребок | |
| 7 | К***2 | Кольцо нажимное ГОСТ 22704-77 | |
| 7 | К***0 | Кольцо нажимное ГОСТ 22704-77/ГОСТ 15152-69 | |
| 8 | 4***П | Крышка | |
| 9 | М***2 | Манжета ГОСТ 22704-77 | |
| 9 | М***0 | Манжета ГОСТ 22704-77/ГОСТ 15152-69 | |
| 10 | К***2 | Кольцо ГОСТ 22704-77 | |
| 10 | К***0 | Кольцо ГОСТ 22704-77/ГОСТ 15152-69 | |
| 11 | 4***0 | Заглушка | |
| 11 | 4***0 | Заглушка | |
| 12 | 4***2 | Гайка | |
| 12 | 4***0 | Гайка | |
| 13 | 4***9 | Угольник | |
| 13 | 4***0 | Угольник | |
| 15 | 7***7 | Шайба защитная | |
| 16 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 16 | К***7 | Кольцо 039-045-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | |
| 17 | 4***П | Корпус | |
| 18 | 2***4 | Гайка | |
| 19 | 2***1 | Втулка опорная | |
| 20 | 2***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | К***7 | Кольцо 200-210-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | |
| 21 | 2***1 | Кольцо уплотнительное | |
| 22 | 2***7 | Поршень | |
| 23 | 2***9 | Кольцо защитное | |
| 24 | К***3 | Кольцо 079-085-36-2-3 ГОСТ 18829-73 | |
| 24 | К***7 | Кольцо 079-085-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | |
| 25 | 2***8 | Кольцо защитное | |
| 26 | К***4 | Кольцо 210-220-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 26 | К***7 | Кольцо 210-220-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | |
| 27 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 27 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 28 | Ш***0 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 28 | Ш***0 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 29 | 2***0 | Болт М30х2-6gх130.109.40Х019 ГОСТ 7796-70 | |
| 29 | 2***0 | Болт М30х2-6gх130.109.40Х029 ГОСТ 7796-70 | |
| 30 | Ш***0 | Шайба 30.65Г.019 ГОСТ 6402-70 | |
| 30 | Ш***0 | Шайба 30.65Г.0221 ГОСТ 6402-70 | |
| 31 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 31 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 32 | Ш***0 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | |
| 32 | Ш***0 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 33 | М***4 | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 34 | 4***2 | Прокладка | |
| 34 | 4***0 | Прокладка |
