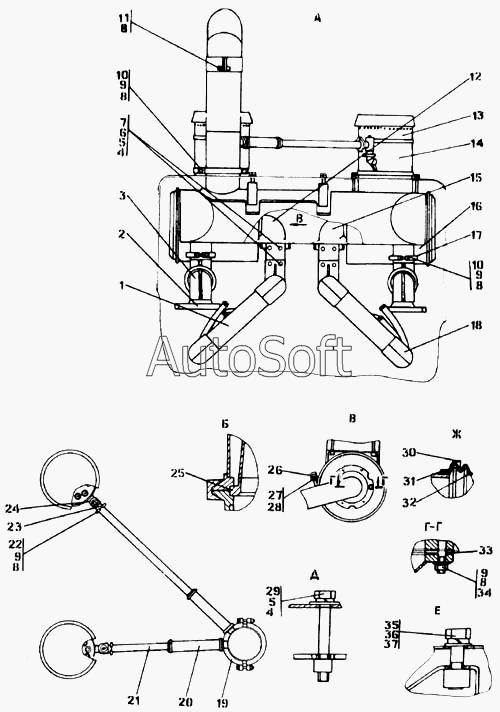

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Установка систем воздухоочистки и выпуска
28
18
18
19
20
20
21
21
22
22
23
23
24
25
26
27
17
29
29
30
31
32
33
33
34
34
35
35
36
36
37
37
9
9
1
2
3
3
4
4
5
5
6
6
7
7
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***П | Труба | |
| 1 | 5***П | Труба | |
| 2 | Х***П | Хомут 0600.1924-01СП | |
| 3 | 5***П | Газовод | |
| 3 | 5***П | Газовод | |
| 4 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 4 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 5 | Ш***0 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 5 | Ш***0 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 6 | Г***0 | Гайка М12х1,25-6Н.6. 019 ГОСТ 5915-70 | |
| 6 | Г***0 | Гайка М12х1,25-6Н.6. 029 ГОСТ 5915-70 | |
| 7 | Б***0 | Болт М12х 1,25-6gх40.40.88. 35.029 ГОСТ 7796-70 | |
| 7 | Б***0 | Болт М12х1,25-6gх40.40.88. 35.019 ГОСТ 7796-70 | |
| 8 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 8 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 9 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 9 | Г***0 | Гайка М8-7Н.6.029 ГОСТ 5915-70 | |
| 10 | Б***0 | Болт М8-6gх70.58.019 ГОСТ 7795-70 | |
| 10 | Б***0 | Болт М8-6gх70.58.029 ГОСТ 7795-70 | |
| 11 | Б***0 | Болт М8-6gх40.58.019 ГОСТ 7795-70 | |
| 11 | Б***0 | Болт М8-6gх40.58.029 ГОСТ 7796-70 | |
| 12 | 5***П | Труба | |
| 12 | 5***П | Труба | |
| 13 | 5***П | Воздухозаборник | |
| 13 | 5***П | Воздухозаборник | |
| 14 | 5***П | Воздухоочиститель циклонный | |
| 14 | 5***П | Воздухоочиститель циклонный | |
| 15 | 5***П | Труба | |
| 15 | 5***П | Труба | |
| 16 | 5***П | Воздухоочиститель | |
| 16 | 5***П | Воздухоочиститель | |
| 17 | 2***П | Бугель | |
| 17 | 2***П | Бугель | |
| 18 | 5***П | Труба | |
| 18 | 5***П | Труба | |
| 19 | 5***1 | Бугель | |
| 20 | 4***7 | Рукав | |
| 20 | 4***0 | Рукав | |
| 21 | 5***П | Труба | |
| 21 | 5***П | Труба | |
| 22 | Б***0 | Болт М8-6gх30.30.88. 35.019 ГОСТ 7796-70 | |
| 22 | Б***0 | Болт М8-6gх30.30.88. 35.029 ГОСТ 7796-70 | |
| 23 | 4***5 | Хомут | |
| 23 | 4***0 | Хомут | |
| 24 | 4***П | Клапан | |
| 25 | 5***П | Сопло | |
| 26 | 4***2 | Колпачок защитный | |
| 27 | Д***0 | Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 ТУ 37.003.1025-80 | |
| 28 | К***2 | Кольцо 14х20 МН4152-62 | |
| 29 | 2***8 | Болт М12х1,25-6gх95. 68.019 ГОСТ 7812-70 | |
| 29 | 2***0 | Болт М12х1,25-6gх95. 68.029 ГОСТ 7812-70 | |
| 30 | Щ***0 | Щиток предохранительный 0800.1928-00 | |
| 31 | Х***W | Хомут 110-130/13-С7W | |
| 32 | С***П | Сильфон 0800.1930СП | |
| 33 | 4***3 | Прокладка | |
| 33 | 4***0 | Прокладка | |
| 34 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 34 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 35 | Б***0 | Болт М16х1,5-6gх60.88. 35.019 ГОСТ 7795-70 | |
| 35 | Б***0 | Болт М16х1,5-6gх60.88. 35.029 ГОСТ 7796-70 | |
| 36 | Ш***0 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | |
| 36 | Ш***0 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 37 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 37 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 |
