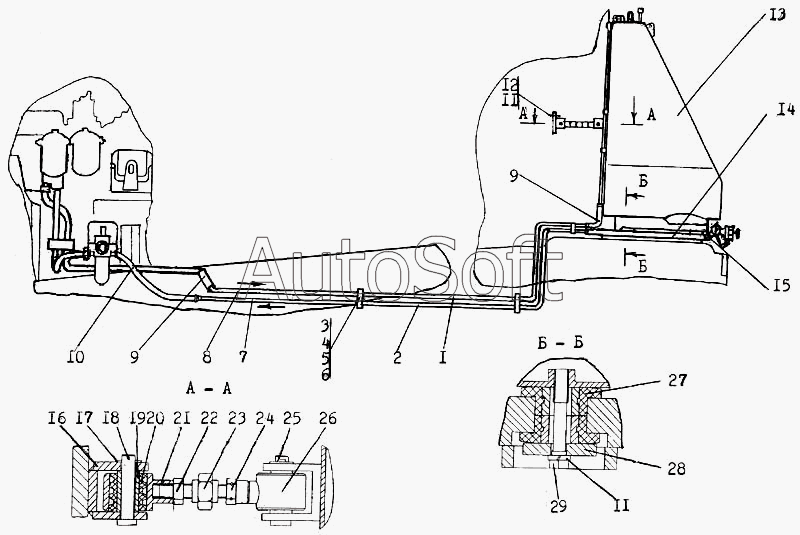

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Установка топливного бака
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
19
19
20
21
21
22
22
23
23
24
24
25
26
26
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-25-3-20СП | 5***П | Установка топливного бака Т | |
| 5001-25-3СП | 5***П | Установка топливного бака УХЛ | |
| 1 | 5***П | Трубопровод | |
| 1 | 5***П | Трубопровод | |
| 2 | 5***П | Трубопровод | |
| 2 | 5***П | Трубопровод | |
| 3 | Б***0 | Болт М8-6gх40.58.019 ГОСТ 7795-70 | |
| 3 | Б***0 | Болт М8-6gх40.58.029 ГОСТ 7795-70 | |
| 4 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 4 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 5 | 2***3 | Хомут | |
| 5 | 2***0 | Хомут | |
| 6 | 7***5 | Прокладка | |
| 7 | 5***П | Трубопровод | |
| 7 | 5***П | Трубопровод | |
| 8 | 5***П | Трубопровод | |
| 8 | 5***П | Трубопровод | |
| 9 | 2***П | Рукав диаметр 16 | |
| 9 | 2***П | Рукав диаметр 16 | |
| 10 | 5***П | Рукав диаметр 16 | |
| 10 | 5***П | Рукав диаметр 16 | |
| 11 | Ш***0 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | |
| 11 | Ш***0 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 12 | Б***0 | Болт М16х1,5-6gх35.88.35.019 ГОСТ 7796-70 | |
| 12 | Б***0 | Болт М16х1,5-6gх35.88.35.029 ГОСТ 7796-70 | |
| 13 | 5***П | Бак топливный | |
| 13 | 5***П | Бак топливный | |
| 14 | 5***П | Рукав диаметр 16 | |
| 14 | 5***П | Рукав диаметр 16 | |
| 15 | 4***П | Хомут | |
| 16 | 5***П | Кронштейн | |
| 17 | 3***0 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 17 | 3***0 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 18 | Ш***9 | Шплинт 4х40.0 19 ГОСТ 397-79 | |
| 19 | 2***8 | Втулка | |
| 19 | 2***0 | Втулка | |
| 20 | 4***3 | Втулка | |
| 21 | 2***П | Втулка | |
| 21 | 2***П | Втулка | |
| 22 | Г***0 | Гайка М16х1,5-6Н.6. 029 ГОСТ 5915-70 | |
| 22 | Г***0 | Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70 | |
| 23 | 3***П | Стяжка | |
| 23 | 3***П | Стяжка | |
| 24 | 3***5 | Гайка М16х1,5LН.6Н.8.019 ГОСТ 5915-70 | |
| 24 | 3***0 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 25 | 4***0 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 26 | 2***П | Втулка | |
| 26 | 2***П | Втулка | |
| 27 | 2***П | Амортизатор | |
| 28 | 2***1 | Шайба | |
| 28 | 2***0 | Шайба | |
| 29 | 2***0 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 29 | 2***0 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
