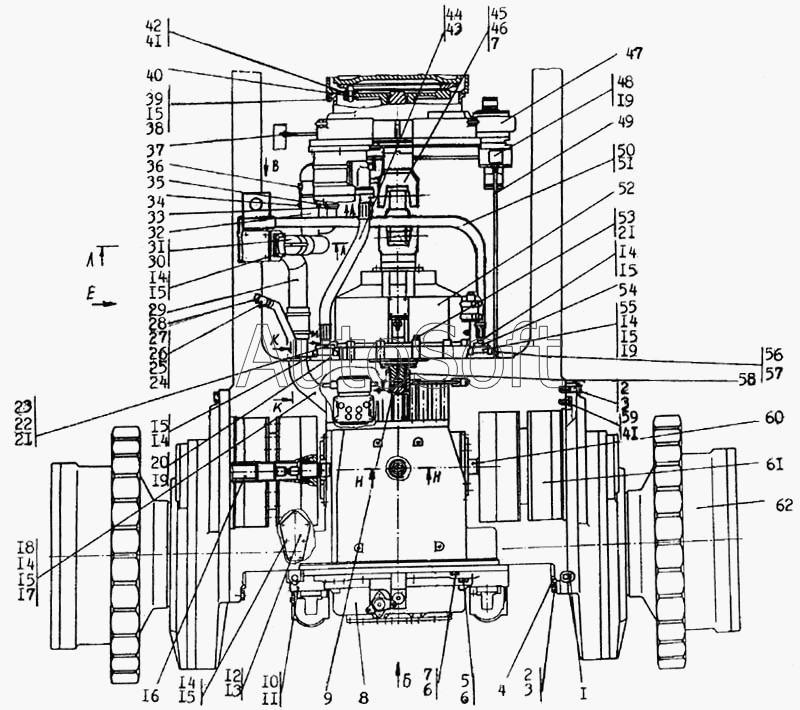

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-16-1СП | 5***П | Установка трансмиссии | |
| 1 | 5***4 | Штифт | |
| 2 | 2***1 | Болт М30х2-6gх100.109.40Х019 ГОСТ 7796-70 | |
| 3 | Ш***0 | Шайба 30.65Г.06 ГОСТ 6402-70 | |
| 4 | 5***5 | Планка | |
| 5 | 2***6 | Болт М20х1,5-6gх90.109.40Х019 ГОСТ 7796-70 | |
| 6 | Ш***0 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | |
| 7 | 2***5 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 8 | 5***П | Трансмиссия | |
| 9 | 5***3 | Кольцо С75 ГОСТ 13941-86 | |
| 10 | 7***6 | Прокладка | |
| 11 | 4***Л | Клапан ТУ 23.1.248-85 | |
| 12 | 2***П | Крышка | |
| 13 | 4***5 | Прокладка | |
| 14 | Б***0 | Болт М12-6gх40.40.88. 35.019 ГОСТ 7796-70 | |
| 15 | Ш***0 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 16 | 5***П | Торсион | |
| 17 | К***3 | Кольцо 120-130-58-2-3 ГОСТ 18829-73 | |
| 18 | 5***П | Трубопровод | |
| 19 | К***3 | Кольцо 050-055-30-2-3 ГОСТ 18829-73 | |
| 20 | 5***2 | Коллектор | |
| 21 | Ш***0 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | |
| 22 | 4***4 | Упор | |
| 23 | 4***0 | Фланец | |
| 24 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 25 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 26 | 4***4 | Пластина | |
| 27 | 2***7 | Хомут | |
| 28 | 2***П | Пробка | |
| 29 | 5***П | Трубопровод | |
| 30 | К***4 | Кольцо 100-110-58-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | 5***П | Фланец | |
| 32 | 5***П | Трубопровод | |
| 33 | 4***1 | Рукав | |
| 34 | 2***П | Хомут | |
| 35 | 4***П | Хомут | |
| 36 | 7***7 | Рукав | |
| 37 | 5***П | Рукав | |
| 38 | 2***6 | Шпилька М12х(1,75-3n)/(1,25-6g)х32.66.013 ГОСТ 22034-76 | |
| 39 | Г***0 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | |
| 40 | 5***2 | Муфта | |
| 41 | К***6 | Проволока ГОСТ 792-67 | |
| 42 | 2***1 | Болт 3М12-6gх110.109.40Х.019 ГОСТ 7796-70 | |
| 43 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 44 | 5***П | Рукав | |
| 45 | 2***П | Передача карданная | |
| 46 | 3***7 | Шайба | |
| 47 | 5***П | Редуктор привода насосов УХЛ | |
| 48 | 5***П | Горловина | |
| 49 | 5***П | Рукав | |
| 50 | 5***П | Рукав | |
| 51 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 52 | 5***П | Гидротрансформатор | |
| 53 | 2***5 | Болт М16х1,5-6gх120.109.40Х019 ГОСТ 7795-70 | |
| 54 | 2***3 | Фланец | |
| 55 | 5***1 | Коллектор | |
| 56 | 5***9 | Штуцер | |
| 57 | К***3 | Кольцо 025-030-30-2-3 ГОСТ 18829-73 | |
| 58 | 5***3 | Муфта | |
| 59 | 2***1 | Болт 3М20х1,5-6gх60.109.40Х.019 ГОСТ 7796-70 | |
| 60 | 5***П | Торсион | |
| 61 | 5***П | Фрикцион бортовой и тормоз остановочный | |
| 62 | 5***П | Передача бортовая |
