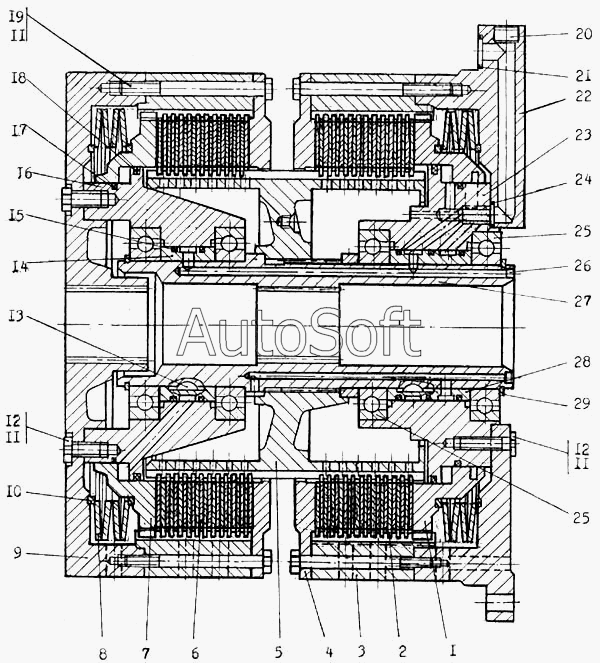

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Фрикцион бортовой и тормоз остановочный
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-18-10СП | 5***П | Фрикцион бортовой и тормоз остановочный | |
| 1 | 5***9 | Диск нажимной | |
| 2 | 5***4 | Диск | |
| 3 | 5***2 | Барабан | |
| 4 | 5***4 | Крышка | |
| 5 | 5***П | Барабан | |
| 6 | 5***П | Диск | |
| 7 | 5***8 | Диск нажимной | |
| 8 | 5***2 | Тарелка | |
| 9 | 5***3 | Корпус | |
| 10 | 5***3 | Кольцо | |
| 11 | К***6 | Проволока ГОСТ 792-67 | |
| 12 | 2***1 | Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 13 | 3***0 | Шпонка 6х9 ГОСТ 24071-80 | |
| 14 | 5***0 | Втулка | |
| 15 | 4***6 | Кольцо уплотнительное | |
| 16 | 5***5 | Ступица | |
| 17 | 2***6 | Кольцо | |
| 18 | 2***8 | Кольцо | |
| 19 | 2***8 | Болт 3М16х1,5-6gх150.109.40Х019 ГОСТ 7796-70 | |
| 20 | 3***0 | Заглушка | |
| 21 | К***4 | Кольцо 39-045-36-2ФСУ-50 ГОСТ 9833-73/ТУ 38.405.558-84 | |
| 22 | 5***1 | Корпус | |
| 23 | 5***6 | Ступица | |
| 24 | К***4 | Кольцо 025-030-30-51-1668 ГОСТ 9833-73/ТУ 38.405.558-84 | |
| 25 | 1***8 | Подшипник ГОСТ 8338-75 | |
| 26 | 3***9 | Заглушка | |
| 27 | 5***7 | Вал | |
| 28 | 5***1 | Втулка | |
| 29 | 5***5 | Кольцо |
