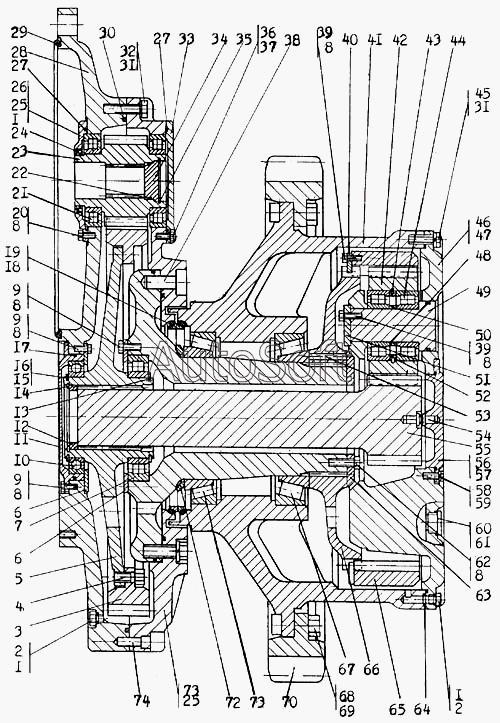

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Передача бортовая
46
55
54
53
52
51
50
49
48
47
56
45
44
43
42
41
40
39
39
38
65
74
73
73
72
70
69
68
67
66
37
64
63
62
61
60
59
58
57
9
9
9
18
17
16
15
14
13
12
11
10
19
8
8
8
8
8
8
8
7
6
6
5
4
3
2
2
1
1
1
28
36
35
34
33
32
31
31
30
29
27
27
26
25
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-19-10СП | 5***П | Передача бортовая | |
| 1 | 0***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 2 | 3***6 | Пробка | |
| 3 | 5***4 | Шестерня | |
| 4 | 2***0 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 5 | 5***3 | Ступица | |
| 6 | 5***8 | Шайба | |
| 7 | 8***Л | Подшипник ТУ 37.006.051-73 | |
| 8 | 1***С | Проволока ГОСТ 3282-74 | |
| 9 | 2***9 | Болт 3М12-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 10 | 5***Л | Подшипник ГОСТ 8338-75 | |
| 11 | 5***7 | Стакан | |
| 12 | 5***7 | Втулка | |
| 13 | 5***9 | Кольцо 1В200 ГОСТ 13940-86 | |
| 14 | 5***5 | Кольцо С165 | |
| 15 | 5***0 | Кольцо | |
| 16 | 5***9 | Кольцо | |
| 17 | К***3 | Кольцо 300-3 10-5 8-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 18 | 4***6 | Кольцо | |
| 19 | 4***7 | Кольцо | |
| 20 | 2***0 | Болт | |
| 21 | 4***Л | Подшипник ГОСТ 8328-75 | |
| 22 | К***3 | Кольцо 088-095-46-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 23 | 5***6 | Шестерня | |
| 24 | М***8 | Манжета 2.2-125х155 ГОСТ 8752-79/ТУ 38.05.146-78 | |
| 25 | 3***8 | Пробка 4-КГ1/8"45.089 ТУ 23.1.506-91 | |
| 26 | 5***5 | Крышка | |
| 27 | К***3 | Кольцо 245-255-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 28 | 5***3 | Корпус | |
| 29 | 4***2 | Кольцо | |
| 30 | 4***5 | Кольцо | |
| 31 | Ш***0 | Шайба 24Т.65Г.0 19 ГОСТ 6402-70 | |
| 32 | 2***0 | Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70 | |
| 33 | 5***6 | Крышка | |
| 34 | 5***6 | Крышка | |
| 35 | 5***1 | Кольцо 1В105 ГОСТ 13941-86 | |
| 36 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 37 | Ш***0 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 38 | 3***0 | Штифт | |
| 39 | 2***5 | Болт | |
| 40 | 5***4 | Планка | |
| 41 | 5***4 | Ступица | |
| 42 | 5***0 | Сателлит | |
| 43 | 7***4 | Кольцо С170 ГОСТ 13941-86 | |
| 44 | 4***М | Подшипник ГОСТ 8328-75 | |
| 45 | 2***5 | Болт М24х2-6gх75.109.40Х019 ГОСТ 7796-70 | |
| 46 | 5***5 | Водило | |
| 47 | 4***2 | Кольцо | |
| 48 | К***3 | Кольцо 110-120-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 49 | 5***3 | Кольцо | |
| 50 | 5***8 | Втулка | |
| 51 | 5***9 | Шайба | |
| 52 | 5***0 | Кольцо | |
| 53 | 5***1 | Палец | |
| 54 | 2***8 | Пята | |
| 55 | 5***9 | Шестерня | |
| 56 | 5***5 | Крышка | |
| 57 | К***3 | Кольцо 240-250-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 58 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 59 | Ш***0 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | |
| 60 | 7***0 | Пробка | |
| 61 | К***3 | Кольцо 045-050-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 62 | 2***0 | Болт | |
| 63 | 5***3 | Шайба | |
| 64 | К***3 | Кольцо 020-025-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 65 | 5***1 | Шестерня | |
| 66 | 5***2 | Муфта | |
| 67 | 2***М | Подшипник ТУ 37.006.162-89 | |
| 68 | 2***2 | Болт | |
| 69 | 3***0 | Гайка М30х2-6Н.8.019 ГОСТ 15524-70 | |
| 70 | 5***4 | Сектор зубчатый | |
| 71 | 2***0 | Подшипник ТУ 37.006.162-89 | |
| 72 | 5***2 | Кольцо упорное | |
| 73 | 5***П | Корпус | |
| 74 | 7***0 | Штифт |
