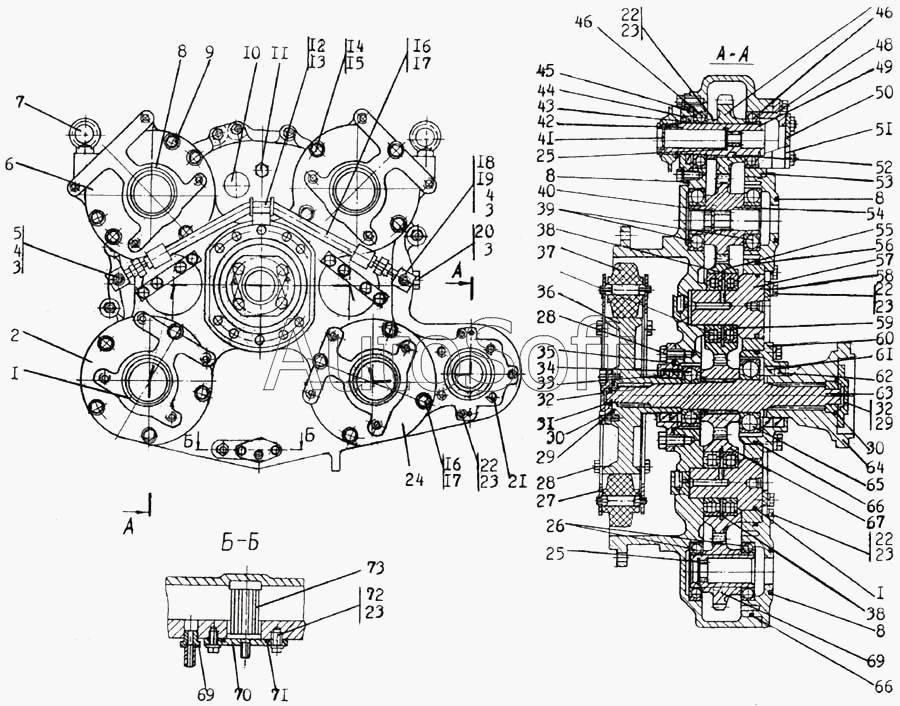

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Редуктор привода насосов
44
53
53
52
51
51
50
49
48
47
46
46
45
54
43
42
41
40
39
38
38
37
36
35
34
64
72
72
72
71
70
69
69
67
66
66
65
33
64
63
62
61
60
59
58
57
56
55
7
15
15
14
14
13
12
11
10
9
9
8
8
8
8
16
7
6
5
5
4
4
3
3
3
2
1
1
23
23
23
23
23
32
32
31
30
30
29
29
28
28
27
26
25
25
24
22
22
22
22
21
20
20
19
18
18
17
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-20-11-20СП | 5***П | Редуктор привода насосов Т | |
| 5001-20-11СП | 5***П | Редуктор привода насосов УХЛ | |
| 1 | К***4 | Кольцо 100-110-58-2 ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 2 | 2***7 | Крышка | |
| 3 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 4 | Н***2 | Контргайка | |
| 4 | Н***1 | Контргайка | |
| 5 | 3***П | Тройник | |
| 5 | 3***П | Тройник | |
| 6 | 5***7 | Крышка | |
| 7 | 2***0 | Рым-болт М16.019 ГОСТ 4751-73 | |
| 7 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 8 | К***1 | Кольцо 135-145-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-81 | |
| 9 | Б***0 | Болт М12-6gх35.35.88.35.029 ГОСТ 7796-70 | |
| 9 | Б***0 | Болт М12-6gх35.3588.35.019 ГОСТ 7796-70 | |
| 10 | 7***2 | Заглушка | |
| 11 | 3***0 | Пробка | |
| 12 | 7***8 | Хомутик | |
| 13 | 4***2 | Втулка | |
| 14 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 15 | Ш***0 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | |
| 15 | Ш***0 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 16 | 4***П | Рукав диаметр 12 | |
| 16 | 4***П | Рукав диаметр 12 | |
| 17 | К***4 | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 18 | 5***7 | Угольник ввертной | |
| 18 | 5***0 | Угольник ввертной | |
| 19 | 2***9 | Дроссель | |
| 20 | 3***0 | Пробка | |
| 20 | 3***0 | Пробка | |
| 21 | К***4 | Кольцо 115-125-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 22 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 22 | Б***0 | Болт М12-6gх30.88.35.029 ГОСТ 7796-70 | |
| 23 | Ш***0 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 24 | 5***6 | Крышка | |
| 25 | 7***2 | Кольцо С58 ГОСТ 13941-86 | |
| 26 | 2***6 | Подшипник ГОСТ 8338-75 | |
| 27 | 5***П | Шайба | |
| 28 | 2***0 | Болт | |
| 28 | 2***0 | Болт | |
| 29 | 2***0 | Болт | |
| 30 | К***4 | Кольцо 088-095-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | 4***9 | Кольцо | |
| 32 | 4***0 | Крышка | |
| 33 | 5***1 | Крышка | |
| 34 | 2***А | Подшипник ГОСТ 8338-75 | |
| 35 | К***4 | Кольцо 175-180-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 36 | 5***4 | Ступица | |
| 37 | 4***8 | Втулка | |
| 38 | 5***1 | Кольцо С130 ГОСТ 13941-86 | |
| 39 | 1***5 | Подшипник | |
| 40 | 5***0 | Кольцо С85 ГОСТ 13941-86 | |
| 41 | 7***1 | Заглушка | |
| 42 | 5***5 | Вал | |
| 43 | М***8 | Манжета 2.2-85-110-3 ГОСТ 8752-79/ОСТ 38.05146-78 | |
| 44 | 5***2 | Крышка | |
| 45 | 5***6 | Втулка | |
| 46 | 1***А | Подшипник ГОСТ 8338-75 | |
| 47 | 5***5 | Шестерня | |
| 48 | 5***9 | Крышка | |
| 49 | 7***2 | Кольцо С80 ГОСТ 13940-86 | |
| 50 | 5***4 | Крышка | |
| 51 | 4***7 | Прокладка | |
| 51 | 4***0 | Прокладка | |
| 52 | 3***0 | Шпонка 6х9 ГОСТ 24071-80 | |
| 53 | 2***8 | Корпус | |
| 53 | 2***0 | Корпус | |
| 54 | 5***3 | Шестерня | |
| 55 | 5***1 | Шестерня | |
| 56 | К***3 | Кольцо 255-265-58-2-3 ГОСТ 28829-73 | |
| 57 | 5***7 | Ось | |
| 58 | 5***7 | Планка | |
| 59 | 4***М | Подшипник ГОСТ 8328-75 | |
| 60 | 5***1 | Крышка | |
| 61 | М***8 | Манжета 1.2-125х155-3 ГОСТ 8752-79/ ОСТ 38.05146-78 | |
| 62 | М***8 | Манжета 2.2-125х155-3 ГОСТ 8752-79/ОСТ 38.05146-78 | |
| 63 | 5***0 | Вал | |
| 64 | 5***П | Фланец | |
| 64 | 5***П | Фланец | |
| 65 | 2***А | Подшипник ГОСТ 833 8-75 | |
| 66 | К***3 | Кольцо 205-215-46-2-3 ГОСТ 18829-73 | |
| 67 | 5***0 | Шестерня | |
| 68 | 2***5 | Шестерня | |
| 69 | 4***П | Штуцер | |
| 70 | 5***П | Крышка | |
| 71 | К***4 | Кольцо 075-081-36-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 72 | Б***0 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 | |
| 72 | Б***0 | Болт М12-6gх25.88.35.029 ГОСТ 7796-70 | |
| 73 | 2***П | Фильтр |
