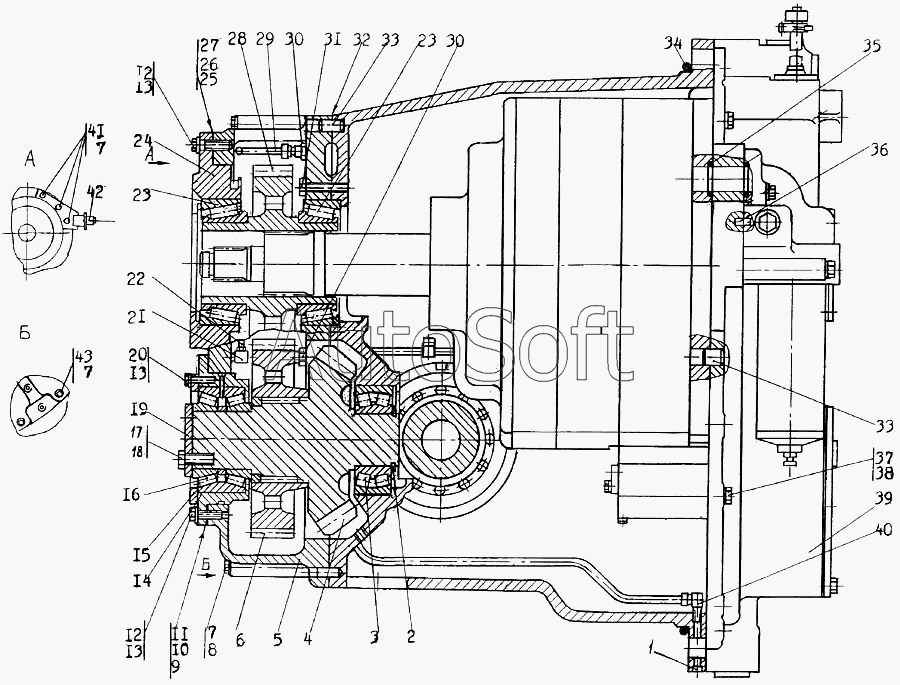

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Трансмиссия
1
2
3
4
5
5
6
6
7
7
7
8
9
10
11
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
27
28
29
30
30
31
32
33
33
34
35
36
37
37
38
38
38
39
39
40
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Заглушка | |
| 2 | 7***2 | Кольцо С80 ГОСТ 13940-86 | |
| 3 | 5***9 | Подшипник ГОСТ 24696-81 | |
| 4 | 5***8 | Шестерня | |
| 5 | 2***1 | Корпус (476719267303) | |
| 5 | 2***0 | Корпус | |
| 6 | 5***8 | Подшипник | |
| 6 | 5***П | Шестерня | |
| 7 | 3***7 | Шайба | |
| 8 | 2***5 | Болт | |
| 9 | 5***2 | Прокладка | |
| 10 | 5***1 | Прокладка | |
| 11 | 5***0 | Прокладка | |
| 12 | 2***7 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 13 | 3***1 | Шайба | |
| 14 | 2***3 | Стакан (476719267303) | |
| 15 | 5***3 | Крышка | |
| 16 | 9***0 | Подшипник ГОСТ 6364-78 | |
| 17 | К***6 | Проволока ГОСТ 792-67 | |
| 18 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 19 | 5***2 | Крышка | |
| 20 | Б***0 | Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70 | |
| 21 | 2***4 | Угольник концевой (476719253204) | |
| 22 | 5***П | Труба | |
| 23 | 7***0 | Подшипник ГОСТ 333-79 | |
| 24 | 2***2 | Стакан (476719267303) | |
| 25 | 5***2 | Прокладка | |
| 25 | 5***6 | Кольцо С140 ГОСТ 13941-86 | |
| 26 | 5***1 | Прокладка | |
| 27 | 5***6 | Прокладка | |
| 28 | 5***5 | Шестерня | |
| 29 | 5***П | Труба | |
| 30 | 2***3 | Штуцер (476719253105) | |
| 31 | К***1 | Проволока ГОСТ 792-67 | |
| 32 | К***Т | Компаунд ТУ 103.606786 | |
| 33 | 3***0 | Штифт | |
| 34 | 4***4 | Кольцо | |
| 35 | 0***1 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 36 | 3***3 | Штифт | |
| 37 | 2***0 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 37 | 2***0 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 38 | 3***0 | Пробка | |
| 38 | Ш***0 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | |
| 38 | Ш***0 | Шайба 20.ОТ.65Г.0221 ГОСТ 64-2-70 | |
| 39 | 5***П | Коробка передач с системой гидроуправления | |
| 39 | 5***П | Коробка передач с системой гидроуправления | |
| 40 | 5***3 | Угольник концевой | |
| 41 | 2***7 | Болт | |
| 42 | 5***П | Кронштейн | |
| 43 | 2***6 | Болт М20х1,5-6gх90.109.40Х019 ГОСТ 7796-70 | |
| 43 | 2***0 | Болт М20х1,5-6gх90.109.40Х029 ГОСТ 7795-70 |
