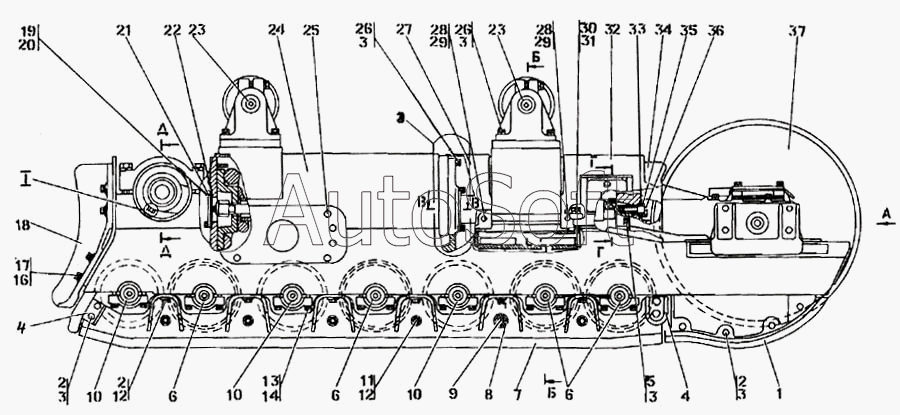

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Тележка
28
28
20
21
22
23
23
24
24
25
26
26
27
27
19
29
29
30
31
32
32
33
34
35
36
37
10
10
10
1
2
2
2
3
3
3
3
3
4
4
5
6
6
6
7
8
9
11
12
12
13
14
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-21-2СП | 5***П | Тележка | |
| 5001-21-3СП | 5***П | Тележка | |
| 1 | 5***4 | Отбойник | |
| 2 | 2***0 | Болт М30х2-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 3 | 3***5 | Шайба 30.ОТ.65Г.019 ГОСТ 6402-70 | |
| 4 | 5***6 | Накладка | |
| 5 | 2***5 | Болт М24х2-6gх200.109.40Х019 ГОСТ 7796-70 | |
| 6 | 5***П | Каток опорный | |
| 7 | 5***П | Щиток | |
| 8 | 5***2 | Втулка | |
| 9 | 5***П | Стяжка | |
| 10 | 5***П | Каток опорный | |
| 11 | 3***1 | Гайка М30х2-6Н.8.019 ГОСТ 5915-70 | |
| 12 | 3***1 | Шайба 30.01.10.019 ГОСТ 11371-78 | |
| 13 | 7***2 | Шайба | |
| 14 | 2***1 | Болт М30-6gх130.109.40Х019 ГОСТ 7798-70 | |
| 16 | Ш***0 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | |
| 17 | 2***5 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 18 | 5***0 | Отбойник | |
| 18 | 5***1 | Отбойник | |
| 19 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 19 | Б***0 | Болт М12-6gх30.88.35.029 ГОСТ 7796-70 | |
| 20 | Ш***0 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 21 | 5***2 | Крышка | |
| 22 | 4***1 | Прокладка | |
| 23 | 5***П | Каток поддерживающий | |
| 24 | 5***П | Рама тележки | |
| 24 | 5***П | Рама тележки | |
| 25 | 7***7 | Пробка | |
| 26 | 2***0 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 27 | 5***П | Кожух | |
| 27 | 5***П | Кожух | |
| 28 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70 | |
| 29 | 3***7 | Шайба | |
| 30 | 2***5 | Болт М36х3-6gх140.109.40Х019 ГОСТ 7798-70 | |
| 31 | Ш***0 | Шайба 36.65Г.06 ГОСТ 6402-70 | |
| 32 | 5***П | Кожух | |
| 32 | 5***П | Кожух | |
| 33 | 4***1 | Эксцентрик | |
| 34 | 5***2 | Опора | |
| 35 | 4***2 | Пластина | |
| 36 | 2***0 | Болт М30х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 37 | 5***П | Колесо натяжное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
