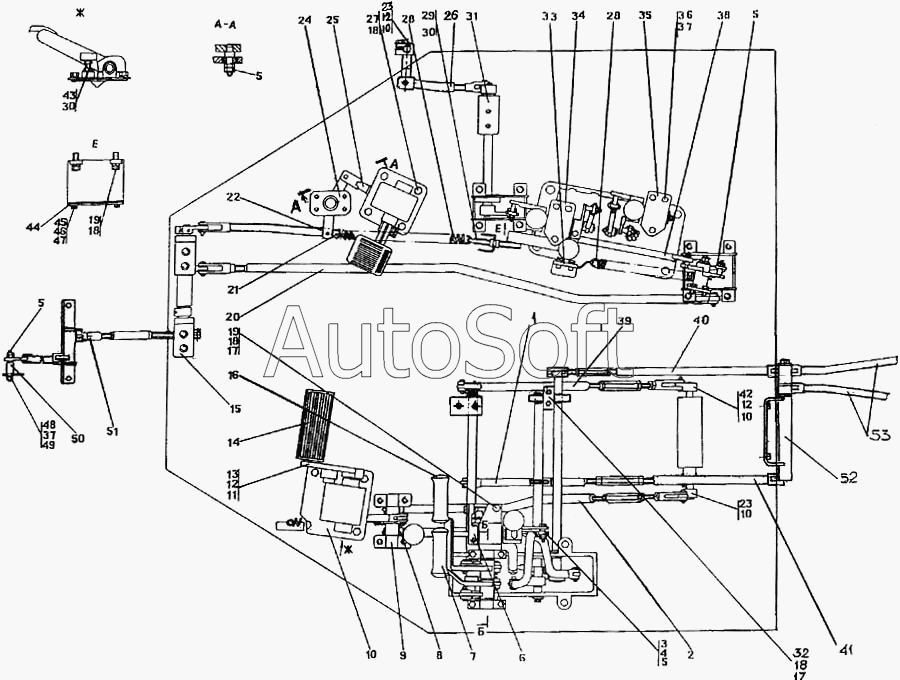

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Управление трактором
41
28
28
29
30
30
31
32
33
34
35
36
37
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
14
2
3
4
5
5
5
5
6
7
8
9
10
10
10
10
12
12
12
13
1
15
16
17
17
18
18
18
18
19
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***П | Тяга | |
| 2 | 5***П | Тяга | |
| 3 | 4***6 | Втулка | |
| 4 | 4***8 | Ось | |
| 5 | Г***0 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | |
| 6 | 3***П | Блок управления | |
| 7 | 3***П | Рукоятка | |
| 8 | 4***1 | Ось | |
| 9 | 5***П | Мостик | |
| 10 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 10 | 3***П | Корпус | |
| 12 | Б***0 | Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 | |
| 13 | 3***П | Педаль | |
| 14 | 4***1 | Накладка педали | |
| 15 | 5***П | Мостик | |
| 16 | 3***П | Рукоятка | |
| 17 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 18 | Ш***0 | Шайба 10.ОТ.65Г.019 ГОСТ 6402-70 | |
| 19 | Б***0 | Болт М10-6gх30.58.019 ГОСТ 7796-70 | |
| 20 | 3***П | Тяга | |
| 21 | 3***П | Педаль | |
| 22 | 5***П | Тяга | |
| 23 | 5***2 | Рычаг | |
| 24 | 3***П | Мостик | |
| 25 | 3***П | Тяга | |
| 26 | 5***П | Тяга | |
| 27 | 2***0 | Болт М10-6gх40 | |
| 28 | 7***1 | Пружина | |
| 29 | 2***6 | Растяжка | |
| 30 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 31 | 5***П | Мостик | |
| 32 | Б***0 | Болт М10-6gх55.58.019 ГОСТ 7796-70 | |
| 33 | 3***П | Сектор | |
| 34 | 3***П | Блок управления | |
| 35 | 5***П | Блок управления | |
| 36 | Б***0 | Болт М8-6gх25.58.019 ГОСТ 7796-70 | |
| 37 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 38 | 3***П | Тяга | |
| 39 | 5***П | Тяга | |
| 40 | 5***П | Тяга | |
| 41 | 5***П | Тяга | |
| 42 | 2***П | Рычаг | |
| 43 | 2***6 | Упор | |
| 44 | 3***П | Крышка | |
| 45 | Б***0 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | |
| 46 | Ш***0 | Шайба 6Т.65Г.019 ГОСТ 6402-70 | |
| 47 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 48 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 49 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 50 | 3***5 | Ось | |
| 51 | 5***П | Тяга | |
| 52 | 5***П | Мостик | |
| 53 | 5***П | Тяга |
